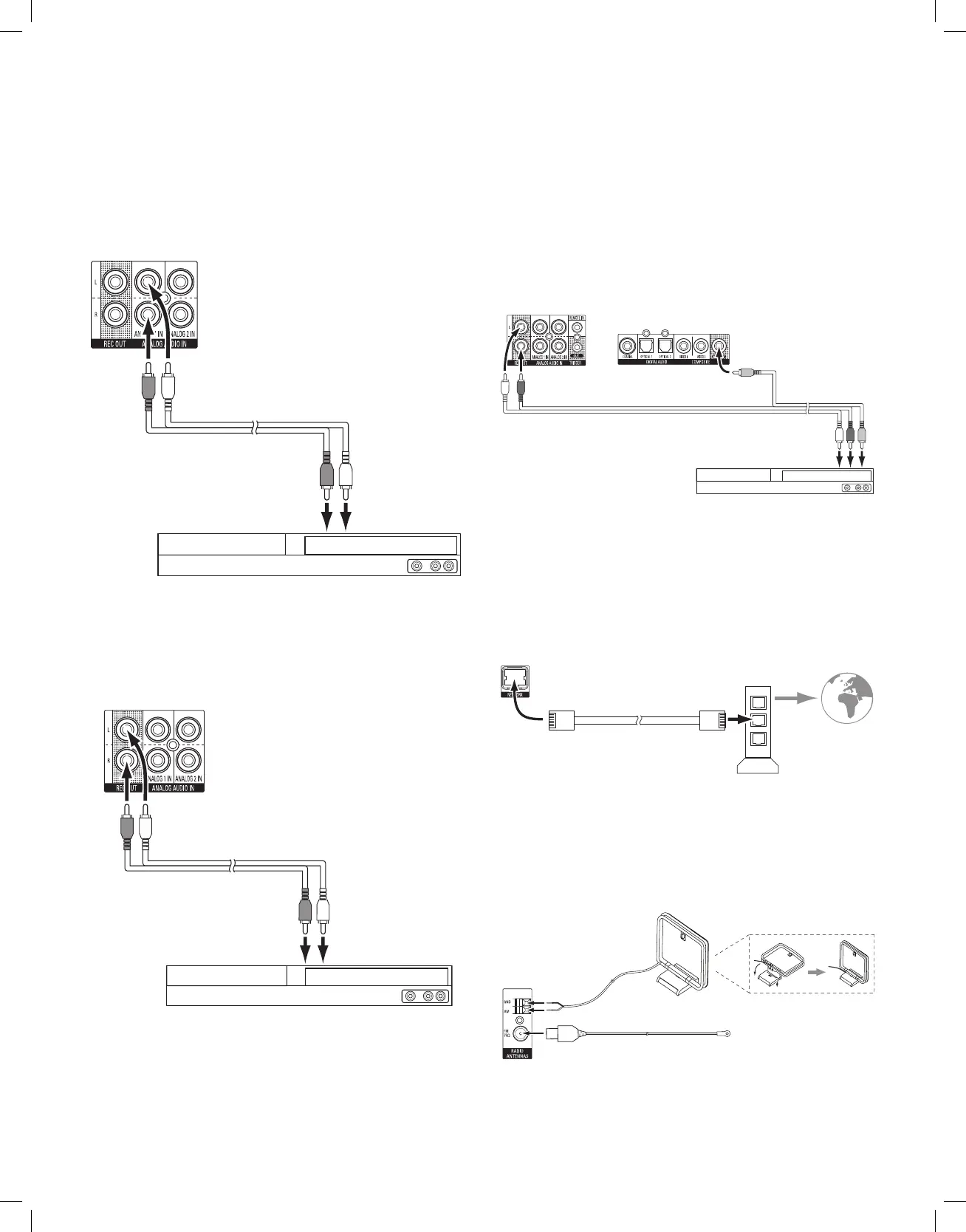

Conexões
AVR
Dispositivos de áudio analógico
Utilize os conectores de áudio analógico do AVR para os dispositivos de fonte que não
tenham os conectores HDMI ou de áudio digital.
Conectores de áudio
analógico do AVR
Para a saída de áudio
analógico estéreo
Cabo de áudio estéreo
(não fornecido)
Dispositivo de fonte analógico
Gravadores de áudio
Conecte as entradas do gravador de áudio analógico aos conectores de saída de
gravação de áudio analógico do AVR. É possível gravar qualquer sinal de entrada de
áudio analógico.
Cabo de áudio estéreo
(não fornecido)
Para as saídas de gravação
analógica estéreo
Dispositivo de gravação analógica
Conectores do gravador de
áudio analógico do AVR
Gravadores de vídeo
Conecte o conector de entrada de vídeo do gravador de vídeo analógico ao conector de
saída do monitor composto do AVR. É possível gravar qualquer sinal de vídeo composto.
Para gravar o áudio e o vídeo do dispositivo de fonte, conecte os conectores de saída de
gravação analógica do AVR às entradas de áudio do gravador de vídeo analógico. OBS.:
Se o conector de vídeo de saída do monitor composto do AVR foi conectado à TV, não
será possível conectar um VCR ao AVR para gravação.
Conectores do gravador de
áudio analógico do AVR
Conectores do gravador
de vídeo analógico do AVR
Cabo de áudio/vídeo analógico (não fornecido)
Para as entradas de gravação analógica de vídeo/áudio
Gravador de vídeo analógico
Conecte sua rede doméstica
Use um cabo Cat. 5 ou 5E (não fornecido) para conectar o conector de rede do AVR à sua rede
doméstica e desfrutar do rádio da Internet e do conteúdo de dispositivos compatíveis com
DLNA
®
conectados à rede.
Modem
da rede
Conector
de rede
do AVR
Cabo cat. 5/5E
(não fornecido)
Para rede
doméstica
e Internet
Conecte as antenas de rádio
Conecte a antena de rádio FM fornecida ao conector da antena de FM de 75 Ω do AVR.
Para uma recepção melhor, estenda a antena de FM o máximo possível.
Flexione e dobre a base da antena de AM fornecida como mostrado e conecte os os
da antena aos conectores AM e Terra do AVR. Gire a antena conforme necessário para
maximizar a qualidade da recepção.
Antena AM
(fornecida)
Flexione e dobre a base
Conectores
de antena
do AVR
Antena FM (fornecida)
OBS.: Para conectar o RS-232, o IR do remoto e o equipamento do acionador, baixe o Manual
do Proprietário do AVR 1700, AVR 170, AVR 170/230C de www.harmankardon.com.
6
