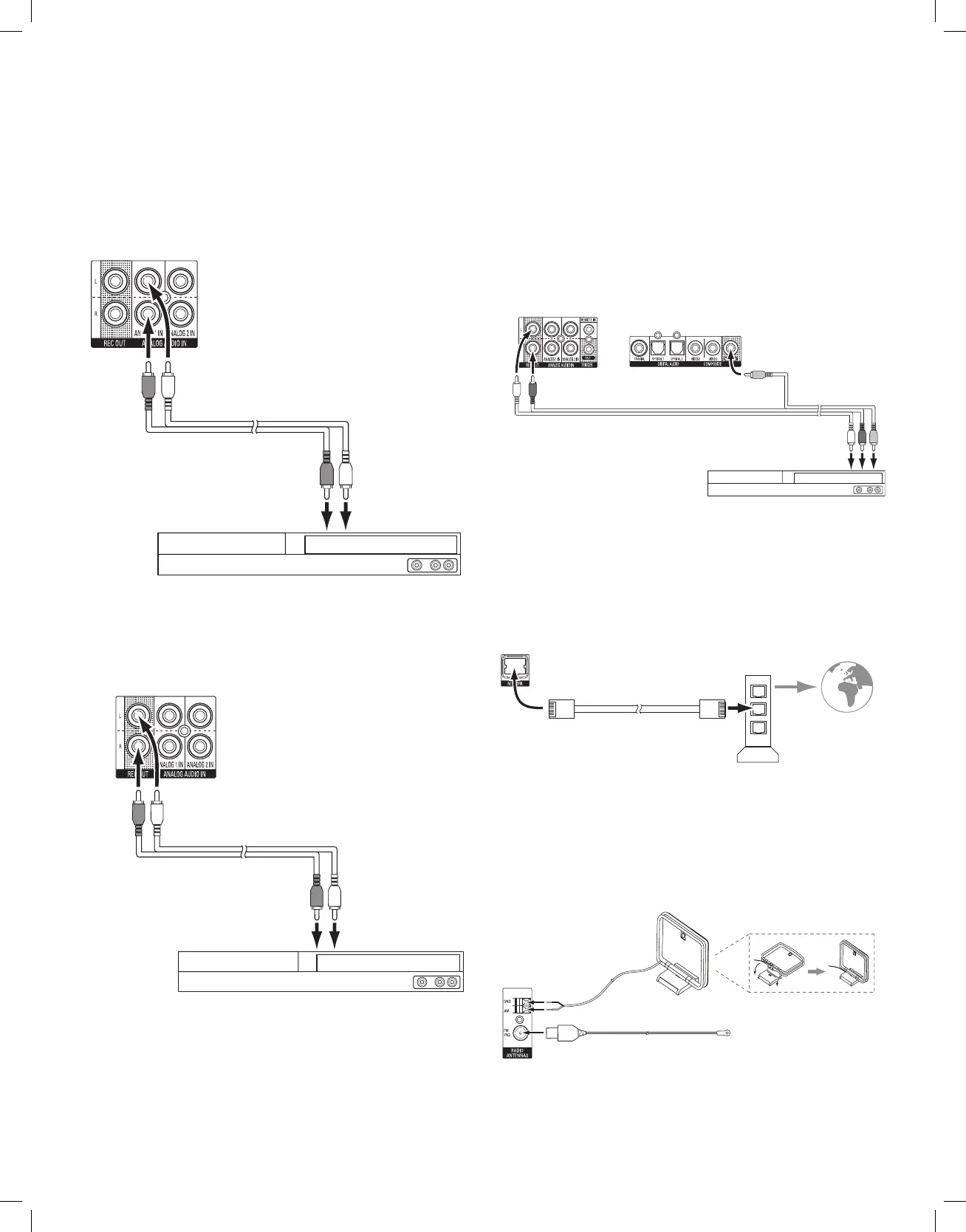

Połączenia
AVR
Urządzenia analogowe audio
Urządzenia źródłowe nieposiadające złączy HDMI lub cyfrowych złączy audio należy
podłączać do analogowych złączy audio odbiornika AVR.
Analogowe złącza
audio odbiornika AVR
Do wyjścia
analogowego
audio stereo
Kabel audio stereo
(nie należy do zestawu)
Analogowe urządzenie źródłowe
Dyktafony
Podłączyć wejścia analogowe dyktafonu do analogowych złączy audio Rec Out odbiornika.
Teraz możliwe będzie nagrywanie dowolnych sygnałów z analogowych wejść audio.
Kabel audio stereo
(nie należy do zestawu)
Do wyjść nagrywania
analogowego sygnału stereo
Dyktafon analogowy
Złącza odbiornika AVR do
podłączania dyktafonu analogowego
Nagrywarki wideo
Podłączyć złącze wejściowe wideo analogowej nagrywarki wideo do kompozytowego
złącza Monitor Out odbiornika AVR. Możliwe jest rejestrowanie dowolnych kompozytowych
sygnałów wideo. W celu nagrywania dźwięku i obrazu z urządzenia źródłowego należy
podłączyć złącza analogowe Rec Out odbiornika AVR do wejść audio analogowej nagrywarki
wideo. UWAGA: Jeśli kompozytowe złącze wideo Monitor Out odbiornika AVR podłączono
do telewizora, podłączenie VCR do AVR w celu nagrywania nie jest możliwe.
Złącza odbiornika AVR do
podłączania dyktafonu analogowego
Złącza odbiornika AVR
do podłączania analogowej nagrywarki wideo
Analogowy kabel audio/wideo (nie należy do zestawu)
Do wejść nagrywania analogowego sygnału audio/wideo
Analogowa nagrywarka wideo
Podłączanie do sieci domowej
Za pomocą kabla kat. 5 lub kat. 5E (nie należy do zestawu) podłączyć złącze sieciowe
odbiornika AVR do sieci domowej, aby korzystać z radia internetowego i treści znajdujących
się na urządzeniach DLNA
®
podłączonych do tej sieci.
Modem
sieciowy
Złącze sieciowe
odbiornika AVR
Kabel kat. 5/5E
(nie należy do zestawu)
Do sieci
domowej
i Internetu
Podłączanie anteny radiowej
Podłączyć znajdującą się w zestawie antenę radiową do złącza antenowego FM 75Ω
odbiornika AVR. W celu uzyskania dobrej jakości odbioru sygnału należy rozwinąć kabel
anteny FM możliwe jak najdalej.
Zgiąć i złożyć podstawę anteny w sposób pokazany na rysunku i podłączyć żyły do złączy
AM i Gnd odbiornika AVR. Obracać anteną do uzyskania maksymalnej jakości odbioru.
Antena AM
(w zestawie)
Składana podstawa
Złącza antenowe
odbiornika AVR
Antena FM (w zestawie)
UWAGA: Informacje na temat podłączania do portów RS-232, podczerwieni i wyzwalacza
znajdują się w Podręczniku użytkownika AVR 1700, AVR 170, AVR 170/230C dostępnym do
pobrania na stronie www.harmankardon.com.
6
