Harman Kardon AVR 1700 Quick Setup Guide

Einführung, Lautsprecherpositionierung und -anschluss
AVR
2
Einführung
Vielen Dank, dass Sie sich für ein Produkt von Harman Kardon entschieden
haben!
Diese Kurzanleitung enthält alle Informationen, die zum Anschließen und Einrichten Ihres
neuen Harman Kardon AV-Receivers (AVR) notwendig sind.
Um die Umwelt zu schonen, ist im Lieferumfang Ihres AVR keine gedruckte
Bedienungsanleitung enthalten. Eine Bedienungsanleitung mit detaillierter
Beschreibung aller Funktionen Ihres neuen AVRs finden Sie auf unserer Website. Die
Bedienungsanleitungen zu den Geräten AVR 1700, AVR 170, AVR 170/230C können
unter www.harmankardon.com heruntergeladen werden.
Aufstellen des Receivers
• Stellen Sie den AVR auf eine stabile und ebene Oberäche. Vergewissern Sie sich, dass
die Oberäche und jegliche Befestigungen das Gewicht des AVRs tragen können.
• Bitte achten Sie beim Aufstellen darauf, dass zur Belüftung des Gerätes oben und unten
genügend Freiraum bleibt. Der empfohlene Freiraum beträgt 30 cm über, 10 cm hinter
dem Gerät und 20 cm auf jeder Seite des Geräts.
• Wenn Sie den AVR in einem Schrank oder etwas ähnlichem einbauen, sorgen Sie zur
Kühlung bitte für Luftzufuhr im Schrank. Notfalls müssen Sie einen Ventilator verwenden.
• Die Lüftungsschlitze auf der Oberseite des AVRs dürfen nicht verdeckt sein; bitte auch
keine Gegenstände darauf abstellen – sie verhindern die Luftzirkulation.
• Bitte stellen Sie den AVR nicht direkt auf einem Teppich.
• Bitte stellen Sie den AVR nicht in feuchten, sehr warmen oder kalten Umgebungen, in der
Nähe von Heizkörpern oder in direktem Sonnenlicht auf.
Anschlüsse
ACHTUNG: Bevor Sie mit der Verkabelung Ihres AVRs beginnen, sollten Sie
sicherstellen, dass alle Netzkabel vom Stromnetz getrennt sind. Bleibt der AVR
während der Verkabelung eingeschaltet, könnte dies zur Beschädigung Ihrer
Lautsprecher führen.

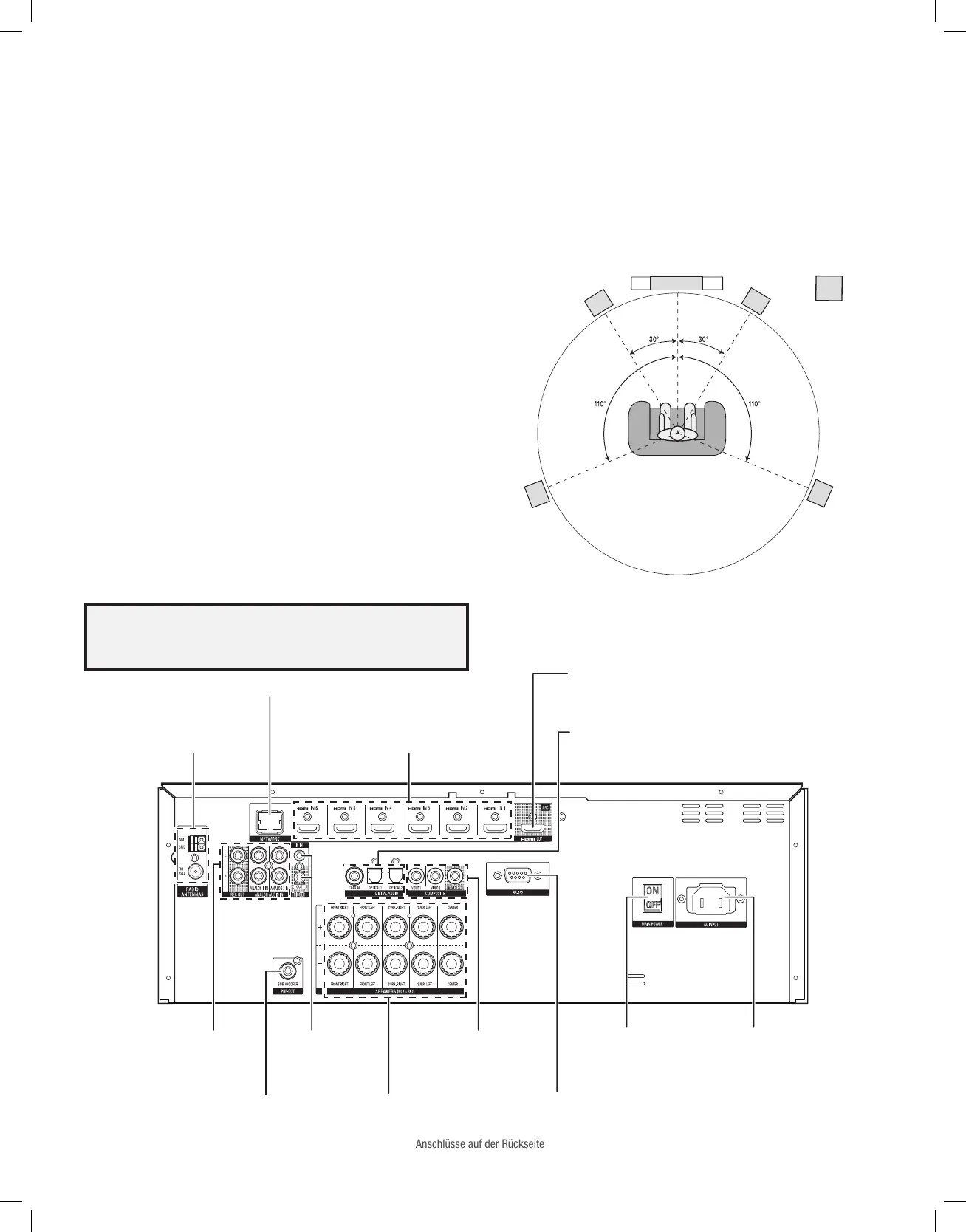

Aufstellen der Lautsprecher
Bestimmen Sie die Plätze, wo Sie die Lautsprecher des Systems entsprechend den
Herstelleranweisungen und dem Grundriss Ihres Raumes aufstellen. Nehmen Sie die
folgende Abbildung als Anleitung für 5.1-Kanal-Systeme.
TV
C
SUB
FRFL
SL SR
Lautsprecherpositionierung für 5.1-Kanal-Systeme
Weitere Informationen zum Aufstellen der Lautsprecher nden Sie in der vollständigen
Bedienungsanleitung für den AVR 1700, AVR 170, AVR 170/230C, die Sie unter
www.harmankardon.com herunterladen können.
Anschlüsse auf der Rückseite
Anschlüsse für
Radioantenne
Netzwerkanschluss
HDMI-
Eingänge
Anschlüsse für digitale
Audioeingangsanschlüsse
HDMI-Ausgangsanschluss
Anschlüsse für analogen
Audioeingang/-ausgang
Anschlüsse für
Composite Video
Anschluss für
AC-Eingang
NetzschalterIR-In 12 V
Trigger-
Anschlüsse
Subwoofer-
Anschluss
Lautsprecher-
anschlüsse
RS-232-
Anschluss

Harman Kardon AVR 1700 Specifications

General

Receiver type	-
Frequency range	10 - 100000 Hz
Output impedance	75 Ω
Audio output channels	- channels
Power output per channel (1KHz@8 Ohm)	100 W
Power output per channel (20-20KHz@8 Ohm)	95 W
HDMI in	6
Number of HDMI outputs	1
Ethernet LAN	No
FM band range	87.5 - 108 MHz
Supported radio bands	FM
3D	Yes
Analog signal format system	NTSC
Product color	Black
Audio decoders	Dolby Pro Logic, Dolby Pro Logic II, Dolby TrueHD, DTS-HD Master Audio
Volume control	Rotary

Weight and Dimensions

Depth	350 mm
Width	440 mm
Height	165 mm
Weight	5800 g
