Harman Kardon AVR 1700 Quick Setup Guide

itAliAno
Collegamenti
3
AVR

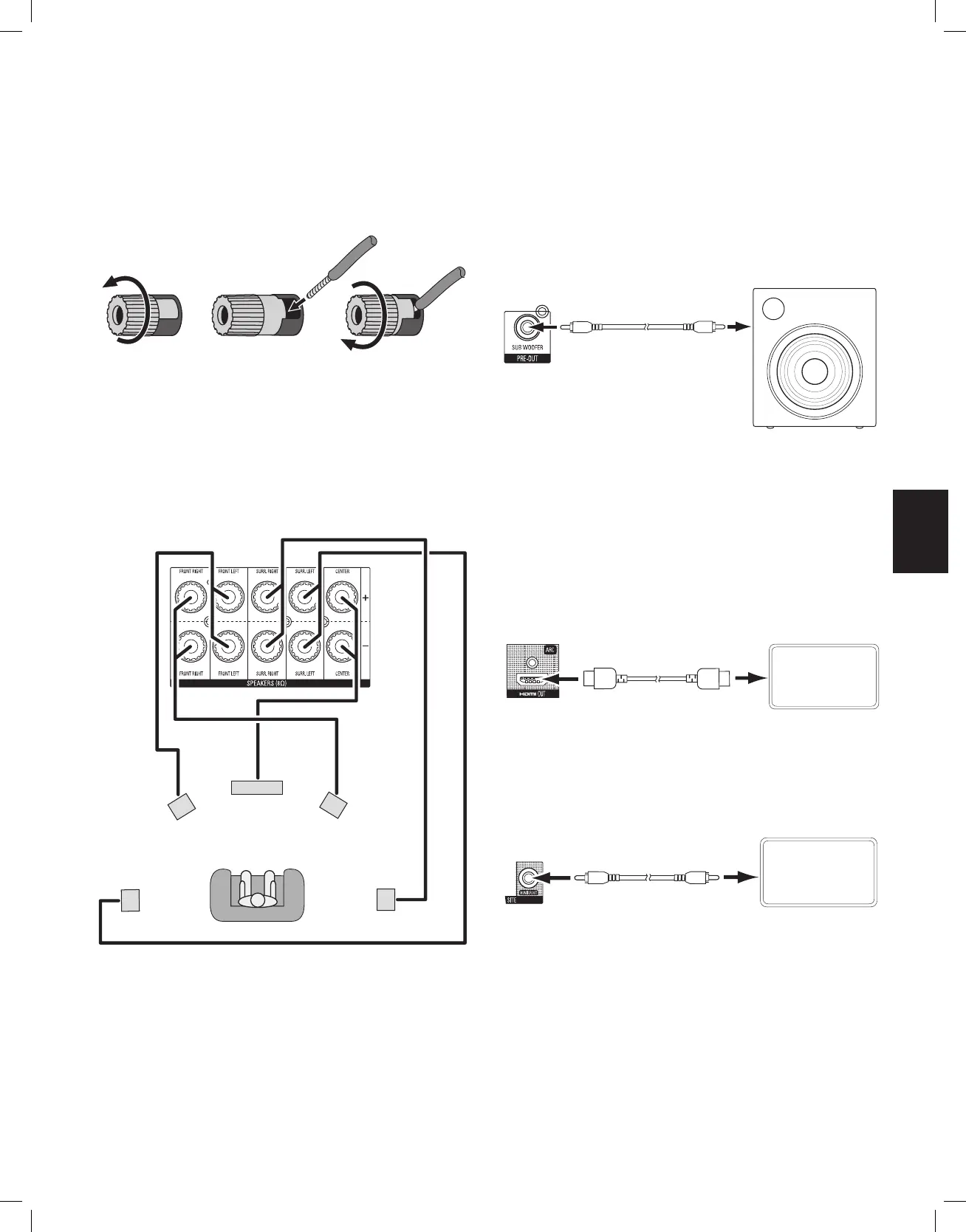

Collegamento dei diffusori
Come utilizzare i morsetti del diffusore AVR:
1. Svitare il tappo 2. Inserire il cavo scoperto 3. Stringere il tappo
Collegare sempre il morsetto colorato (+) sull'AVR al morsetto (+) del diffusore
(generalmente rosso) e il morsetto nero (–) dell'AVR al morsetto (–) del diffusore
(generalmente nero).
IMPORTANTE: assicurarsi che i cavi scoperti (+) e (–) non si tocchino o tocchino l'altro
terminale. Se i cavi si toccano, c'è il rischio di causare un corto circuito che potrebbe
danneggiare l'AVR.
Collegare i diffusori come mostrato nella gura.
FL
C
FR
SRSL
Collegare il subwoofer
Utilizzare un solo cavo RCA per collegare i connettori di pre-uscita del subwoofer
dell'AVR al proprio subwoofer. Consultare il manuale utente del proprio subwoofer per
informazioni speciche su come eseguire i collegamenti.
Subwoofer
amplicato
Connettore
subwoofer
ricevitore
Cavo audio mono RCA
(non fornito)
Collegare la TV
Connettore di uscita HDMI
Se la TV ha un connettore HDMI e sono disponibili dispositivi sorgente HDMI, utilizzare un
cavo HDMI (non fornito) per collegare la TV al connettore di uscita HDMI dell'AVR. Questo
garantisce la miglior qualità d'immagine possibile.
IMPORTANTE: l'on-screen display (OSD) dell'AVR appare solo attraverso il connettore
di uscita HDMI. Se si desidera utilizzare i menu OSD dell'AVR, è necessario collegare il
relativo connettore di uscita HDMI alla TV, anche se nessun dispositivo sorgente video
HDMI è collegato all'AVR.
Connettori uscita
AVR HDMI
TV
Cavo HDMI
(non fornito)
Connettori di uscita monitor video composito
Se la TV non ha un connettore HDMI o se ha un connettore HDMI ma alcuni dispositivi
sorgente sono collegati solo con connettori video composito, utilizzare un cavo video
composito (non fornito) per collegare il connettore di uscita monitor composito dell'AVR
al connettore video composito della TV.
Connettore uscita
monitor
composito
TV
Cavo video composito
(non fornito)

Harman Kardon AVR 1700 Specifications

General

Receiver type	-
Frequency range	10 - 100000 Hz
Output impedance	75 Ω
Audio output channels	- channels
Power output per channel (1KHz@8 Ohm)	100 W
Power output per channel (20-20KHz@8 Ohm)	95 W
HDMI in	6
Number of HDMI outputs	1
Ethernet LAN	No
FM band range	87.5 - 108 MHz
Supported radio bands	FM
3D	Yes
Analog signal format system	NTSC
Product color	Black
Audio decoders	Dolby Pro Logic, Dolby Pro Logic II, Dolby TrueHD, DTS-HD Master Audio
Volume control	Rotary

Weight and Dimensions

Depth	350 mm
Width	440 mm
Height	165 mm
Weight	5800 g
