РУССКИЙ
Разъемы
3
AVR

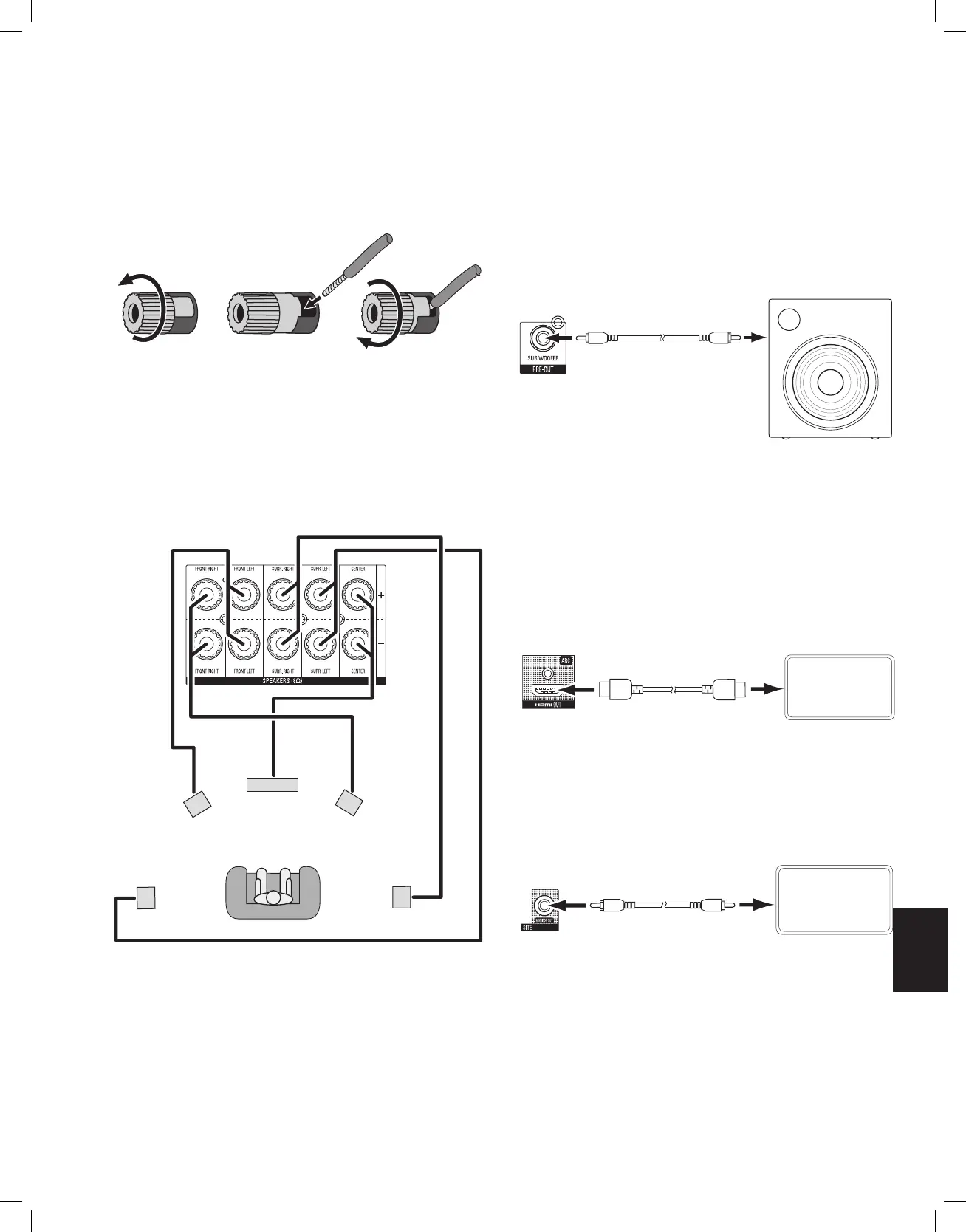

Подключение динамиков
Как использовать выходы для динамиков AVR:
1. Открутите головку 2. Вставьте неизолирован-
ный провод
3. Затяните головку
Всегда подключайте цветную клемму (+) на AVR к клемме (+) на динамике (обычно
красная), а черную клемму (–) на AVR — к клемме (–) на динамике (обычно черная).
ВАЖНО! Убедитесь, что провода (+) и (–) не касаются друг друга или других
разъемов. Касающиеся провода могут вызвать короткое замыкание, которое
способно повредить AVR.
Подключайте динамики, как показано на иллюстрации.
FL
C
FR
SRSL
Подключение сабвуфера
Используйте одножильный аудиокабель RCA для подключения разъема предвыхода
сабвуфера AVR к сабвуферу. Обратитесь к руководству пользователя сабвуфера
для получения конкретных сведений о выполнении подключений к нему.
Активный
сабвуфер
Разъем
сабвуфера
ресивера
Одножильный аудиокабель RCA
(не входит в комплект)
Подключение телевизора
Разъем HDMI Out
Если на телевизоре есть разъем HDMI и имеются источники сигнала HDMI,
подключите телевизор к разъему HDMI Out AVR с помощью кабеля HDMI (не входит
в комплект). Он обеспечит максимально возможное качество видео.
ВАЖНО! Экранные надписи AVR (OSD) появляются только при подключении к
разъему HDMI Out. Если необходимо использовать экранные меню AVR, следует
подключить его разъем HDMI Out к телевизору, даже если вы не подключаете к AVR
источники видеосигнала HDMI.
Разъем HDMI
Out AVR
Телевизор
Кабель HDMI
(не входит в комплект)
Разъем композитного видеовыхода Monitor Out
Если на телевизоре нет разъема HDMI или если он есть, но подключаются
некоторые устройства источника только с разъемами композитного
видеовыхода, подключите разъем композитного видеовыхода Monitor Out AVR к
разъему композитного видеовыхода телевизора с помощью кабеля композитного
видеовыхода (не входит в комплект).
Композитный
разъем
Monitor Out AVR
Телевизор
Композитный видеокабель
(не входит в комплект)
