noRWEigiAn
Tilkoblinger
3
AVR

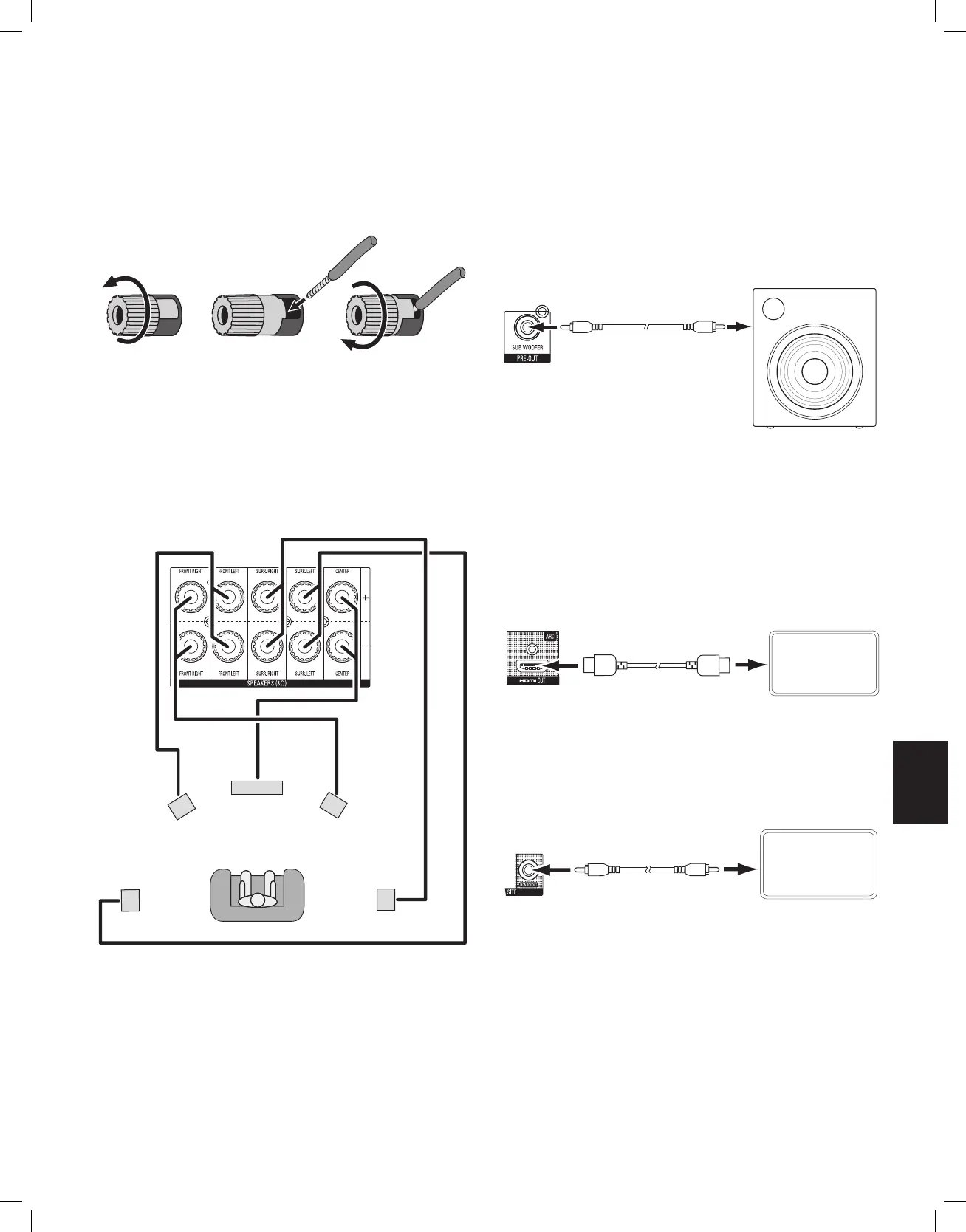

Koble til høyttalerne
Slik bruker du høyttalerterminalene:
1. Løsne hetten 2. Sett inn uisolert ledning 3. Stram hetten igjen
Koble alltid den fargede (+) terminalen på AVR-en til (+) terminalen på høyttaleren
(vanligvis rød), og den svarte (–) terminalen på AVR-en til (–) terminalen på høyttaleren
(vanligvis svart).
VIKTIG: Pass på at de uisolerte ( + ) og ( – ) ledningene ikke berører hverandre eller den
andre terminalen. Ledninger som berører hverandre, kan forårsake en kortslutning som
kan skade AVR-en.
Koble til høyttalerne som vist i illustrasjonen.
FL
C
FR
SRSL
Koble til basshøyttaleren
Bruk en enkel RCA-lydkabel til å koble AVR-ens pre-utgang for basshøyttaler til
basshøyttaleren. Se brukerhåndboken fra produsenten av basshøyttaleren for spesikk
informasjon om hvordan du kobler den til systemet.
Aktiv
basshøyttaler
Mottaker-
tilkobling
på AVR
Enkel RCA-lydkabel
(følger ikke med)
Koble til TV-apparatet
HDMI-utgang
Hvis TV-apparatet ditt har en HDMI-tilkobling, og du har HDMI-kildeenheter, bruker du en
HDMI-kabel (følger ikke med) til å koble TV-apparatet til AVR-ens HDMI-monitorutgang.
Dette vil gi optimal videokvalitet.
VIKTIG: AVR-ens skjermmeny (OSD) vises kun via HDMI-utgangen. Hvis du vil bruke
AVR-ens skjermmeny (OSD), må du koble HDMI-utgangen for denne til TV-apparatet,
selv om du ikke kobler noen HDMI-videokilder til AVR-en.
HDMI-utgang
på AVR
TV
HDMI-kabel
(følger ikke med)
Monitorutgang for komposittvideo
Hvis TV-apparatet ditt ikke har en HDMI-tilkobling, eller hvis TV-apparatet har en HDMI-
tilkobling, men du kobler til kildeenheter som kun har komposittvideotilkoblinger, bruker
du en komposittvideokabel (følger ikke med) til å koble AVR-ens komposittmonitorutgang
til TV-apparatets komposittvideotilkobling.
Kompositt-
monitor-
utgang
TV
Komposittvideokabel
(følger ikke med)
