suoMi
Liitännät
3
AVR

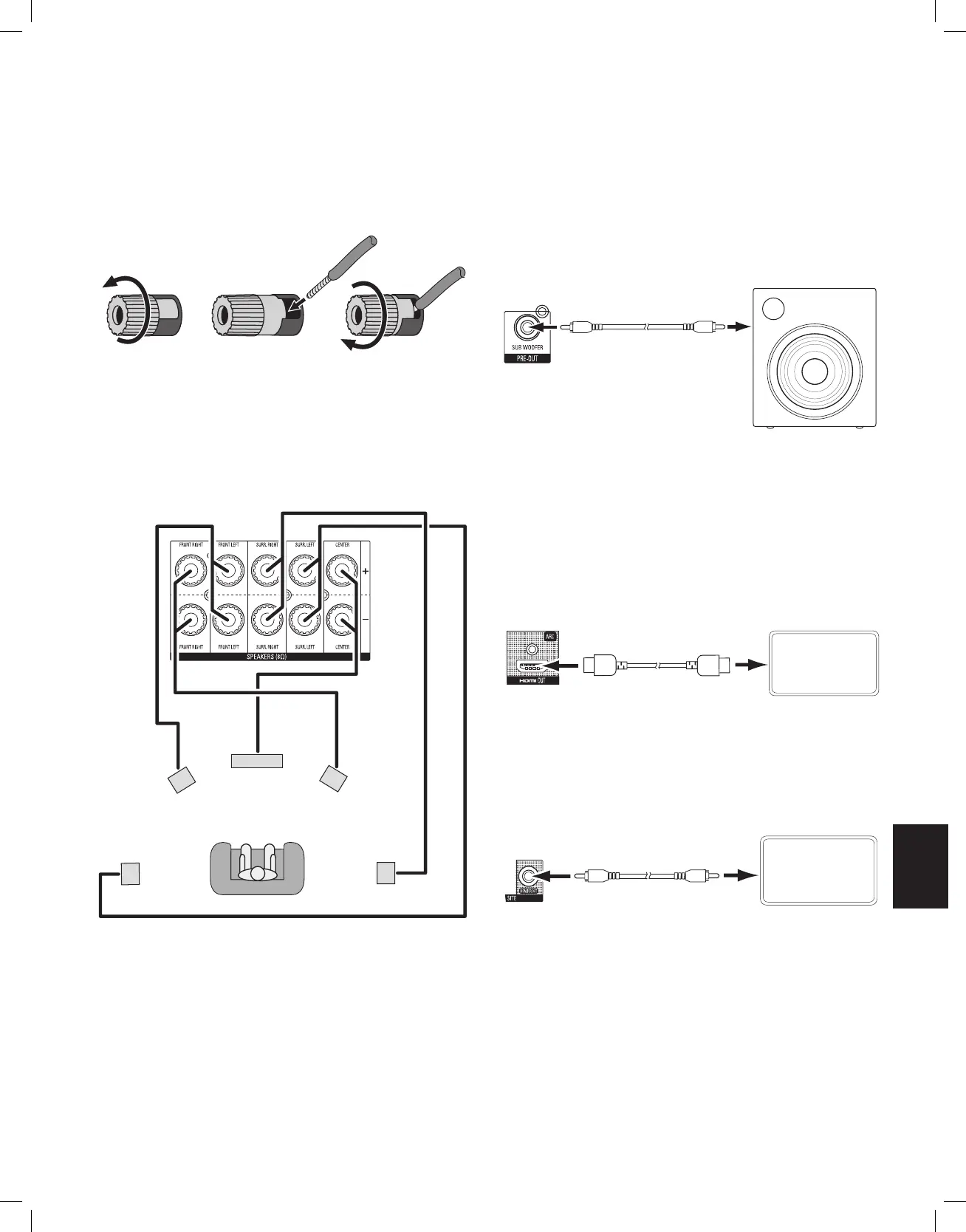

Kaiuttimien liittäminen
AVR:n kaiutinliitäntöjen käyttö:
1. Kierrä tulppa auki 2. Aseta paljas johto sisään 3. Kiristä tulppa kiinni
Kiinnitä aina AVR:n värillinen (+) -liitäntä kaiuttimen (+) -liitäntään (tavallisesti punainen),
ja AVR:n musta (–) -liitäntä kaiuttimen (–) -liitäntään (tavallisesti musta).
TÄRKEÄÄ: Paljaat (+)- ja (–)-johdot eivät saa koskettaa toisiaan tai väärää liitäntää.
Toisiaan koskettavat johdot saattavat aiheuttaa AVR:ää vaurioittavan oikosulun.
Liitä kaiuttimet kuvan mukaisesti.
EV
K
EO
SOSV
Bassokaiuttimen liittäminen
Liitä AVR:n bassokaiuttimen esivahvistinulostulo bassokaiuttimeen RCA-
monoäänikaapelilla. Lisätietoja bassokaiuttimen liitännöistä on bassokaiuttimen
käyttöoppaassa.
Aktiivinen
bassokaiutin
Viritinvahvistimen
bassokaiutin-
liitäntä
RCA-monoäänikaapeli
(ei sisälly toimitukseen)
Television liittäminen
HDMI-ulostuloliitäntä
Jos televisiossa on HDMI-liitäntä ja käytössä on HDMI-lähdelaitteita, liitä televisio
AVR:n HDMI-ulostuloliitäntään HDMI-kaapelilla (ei sisälly toimitukseen). Tämä
varmistaa parhaan mahdollisen kuvanlaadun.
TÄRKEÄÄ: AVR:n näyttövalikko (OSD) näkyy vain HDMI-ulostuloliitännän kautta. Jos
haluat käyttää AVR:n näyttövalikkoja, HDMI-ulostuloliitäntä pitää liittää televisioon,
vaikka AVR:ään ei olisi liitettynä HDMI-videolähdelaitteita.
AVR:n HDMI-
ulostuloliitäntä
Televisio
HDMI-kaapeli
(ei sisälly toimitukseen)
Komposiittivideon monitoriulostuloliitäntä
Jos televisiossa ei ole HDMI-liitäntää tai jos televisiossa on HDMI-liitäntä, mutta jotkin
lähdelaitteet on liitetty vain komposiittivideoliitännöillä, liitä AVR:n komposiittimonitorin
ulostuloliitäntä television komposiittivideoliitäntään komposiittivideokaapelilla (ei
sisälly toimitukseen).
AVR:n
komposiitti-
monitoriulostulo-
liitäntä
Televisio
Komposiittivideokaapeli
(ei sisälly toimitukseen)
