Harman Kardon AVR 1700 Quick Setup Guide

FRAnÇAis

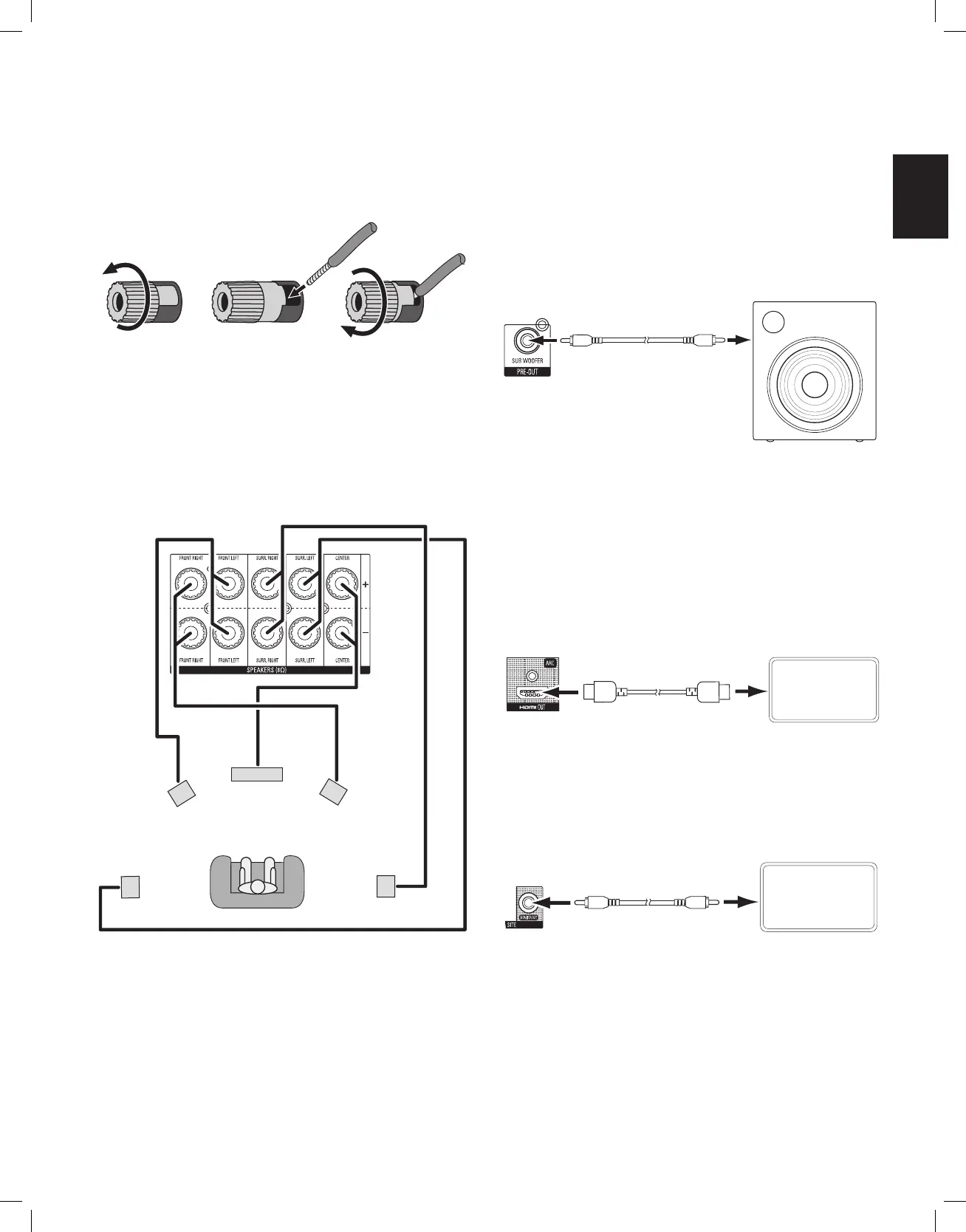

Raccordements
3
AVR
Raccordement de vos enceintes
Comment utiliser les bornes d’enceinte de l’AVR :
1. Desserrer le bouchon 2. Insérer le l nu 3. Serrer le bouchon
Reliez toujours la borne colorée (+) de l’AVR à la borne (+) de l’enceinte (généralement
rouge), et la borne noire (–) de l’AVR à la borne (–) de l’enceinte (généralement noire).
IMPORTANT : Assurez-vous que les ls dénudés (+) et (-) ne se touchent pas et ne
touchent pas l’autre borne. Des ls qui se touchent sont cause de court-circuit
susceptible d’endommager votre AVR.
Raccordez les enceintes de la manière indiquée sur l’illustration.
AG
C
AD
SDSG
Raccordement de votre caisson de basses
Utilisez un câble audio RCA simple pour connecter le connecteur de pré-sortie du caisson
de basses de l’AVR au caisson de basse. Reportez-vous au guide d’utilisation de votre
caisson de basses pour obtenir des informations spéciques quant à ses modalités de
branchement.
Caisson de
basses
Connecteur
de caisson
de basses
Câble audio RCA simple
(non fourni)
Raccordement de votre téléviseur
Connecteur de sortie HDMI
Si votre téléviseur est muni d’un connecteur HDMI et que vous possédez un équipement
source vidéo HDMI, utilisez un câble HDMI (non fourni) pour connecter votre téléviseur
au connecteur HDMI Out de l’AVR. Ceci permet d’obtenir une qualité d’image optimale.
IMPORTANT : L’afchage OSD (On-Screen Display, OSD), apparaît seulement lorsque le
connecteur de sortie HDMI est utilisé. Si vous souhaitez utiliser les menus OSD de l’AVR,
il vous faut raccorder son connecteur HDMI Out à votre poste, même si vous ne raccordez
aucun périphérique source vidéo HDMI à l’AVR.
Connecteur de sortie
HDMI de l’AVR
Téléviseur
Câble HDMI (non
fourni)
Connecteur de sortie moniteur vidéo composite
Si votre téléviseur ne dispose pas d’un connecteur HDMI, ou si c’est le cas mais que
vous ne connectez vos appareils vidéo source qu’avec des connecteurs vidéo composite,
utilisez un câble vidéo composite (non fourni) pour connecter la sortie moniteur composite
de votre AVR au connecteur vidéo composite de votre téléviseur.
Connecteur de
sortie moniteur
composite de
l’AVR
Téléviseur
Câble vidéo composite
(non fourni)

Harman Kardon AVR 1700 Specifications

General

Receiver type	-
Frequency range	10 - 100000 Hz
Output impedance	75 Ω
Audio output channels	- channels
Power output per channel (1KHz@8 Ohm)	100 W
Power output per channel (20-20KHz@8 Ohm)	95 W
HDMI in	6
Number of HDMI outputs	1
Ethernet LAN	No
FM band range	87.5 - 108 MHz
Supported radio bands	FM
3D	Yes
Analog signal format system	NTSC
Product color	Black
Audio decoders	Dolby Pro Logic, Dolby Pro Logic II, Dolby TrueHD, DTS-HD Master Audio
Volume control	Rotary

Weight and Dimensions

Depth	350 mm
Width	440 mm
Height	165 mm
Weight	5800 g
