Harman Kardon AVR 1700 Quick Setup Guide

Introduksjon, plassering av høyttalere og tilkobling
AVR
2
Introduksjon
Takk for at du valgte et produkt fra Harman Kardon!
Denne hurtigveiledningen inneholder all informasjonen du trenger for å koble til og sette
opp den nye lyd-/videomottakeren (AVR) fra Harman Kardon.
For å verne om naturressursene, følger det ikke med en brukerhåndbok som trykksak
sammen med AVR-en. Du nner en brukerhåndbok med all informasjon om bruk av, og
funksjoner på AVR-en din på nettstedet vårt. Gå til www.harmankardon.com og last ned
brukerhåndboken for AVR 1700, AVR 170, AVR 170/230C.
Plassering av mottakeren
• Plasser AVR-en på en fast og plan overate. Forsikre deg om at overaten og monterings-
komponenter kan holde vekten av AVR-en.
• Sørg for tilstrekkelig ventilasjonsavstand over og under AVR-en. Anbefalt klaring er
30 cm over, 10 cm bak og 20 cm på begge sider av enheten.
• Hvis du installerer AVR-en i et kabinett eller i et annet omsluttet område, må du sørge
for kjøleluft i kabinettet. I noen tilfeller kan det være nødvendig med en vifte.
• Ikke dekk til ventilasjonsåpninger på oversiden av AVR-en, eller plasser gjenstander
rett over dem.
• Ikke plasser AVR-en rett på en teppebelagt overate.
• Ikke plasser på steder med fukt eller høy luftfuktighet, svært varme eller kalde steder,
i nærheten av varmeovner, varmebatterier, eller i direkte sollys.
Tilkoblinger
NB: Pass på at strømledningen er trukket ut både fra både mottakeren og
stikkontakten før du oppretter tilkoblinger til AVR-en. Hvis du oppretter tilkoblinger
mens AVR-en er koblet til strømmen og slått på, kan dette skade høyttalerne.

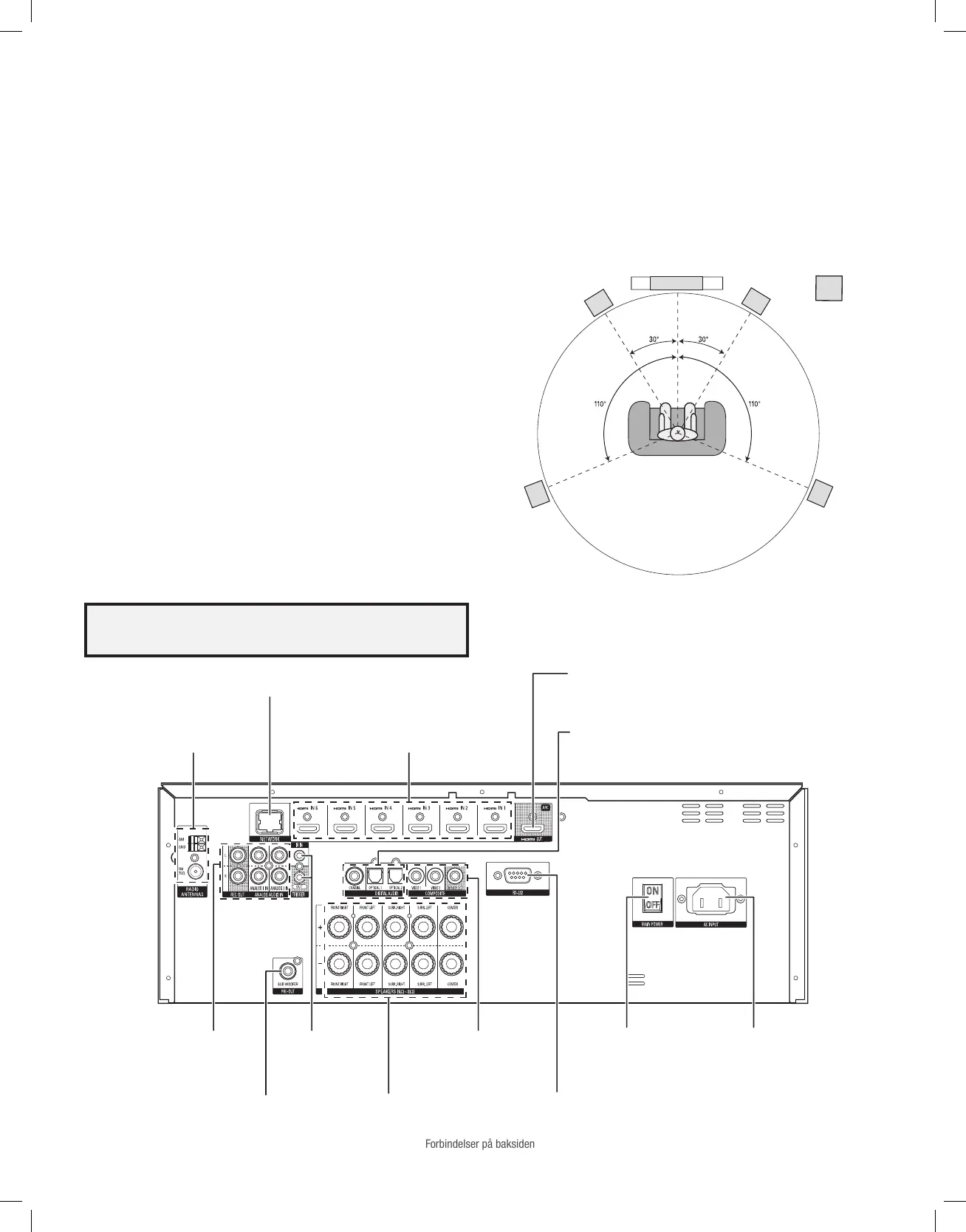

Plassering av høyttalerne
Fastlegg plasseringen av systemets høyttalere i henhold til produsentens anvisninger
og innredningen av lytterommet. Bruk illustrasjonen nedenfor som veiledning for
5.1-kanalsystemer.
TV
C
SUB
FRFL
SL SR
Plassering av høyttalere for 5.1-kanalsystemer
For mer detaljert informasjon om plassering av høyttalere, last ned den komplette
brukerhåndboken for AVR 1700, AVR 170, AVR 170/230C fra www.harmankardon.com.
Forbindelser på baksiden
Radioantenne-
tilkoblinger
Nettverks-
tilkobling
HDMI-
innganger
Digitale lyd-
innganger
HDMI-
utgang
Analoge
inn-/utganger
for lyd
Kompositt-
video-
tilkoblinger
Strøm-
tilkobling
Strøm-
bryter
IR inn 12 V
utløser-
tilkoblinger
Basshøyttaler-
tilkobling
Høyttaler-
tilkoblinger
RS-232-
tilkobling

Harman Kardon AVR 1700 Specifications

General

Receiver type	-
Frequency range	10 - 100000 Hz
Output impedance	75 Ω
Audio output channels	- channels
Power output per channel (1KHz@8 Ohm)	100 W
Power output per channel (20-20KHz@8 Ohm)	95 W
HDMI in	6
Number of HDMI outputs	1
Ethernet LAN	No
FM band range	87.5 - 108 MHz
Supported radio bands	FM
3D	Yes
Analog signal format system	NTSC
Product color	Black
Audio decoders	Dolby Pro Logic, Dolby Pro Logic II, Dolby TrueHD, DTS-HD Master Audio
Volume control	Rotary

Weight and Dimensions

Depth	350 mm
Width	440 mm
Height	165 mm
Weight	5800 g
