Harman Kardon AVR 1700 Quick Setup Guide

polsKi
Połączenia
3
AVR

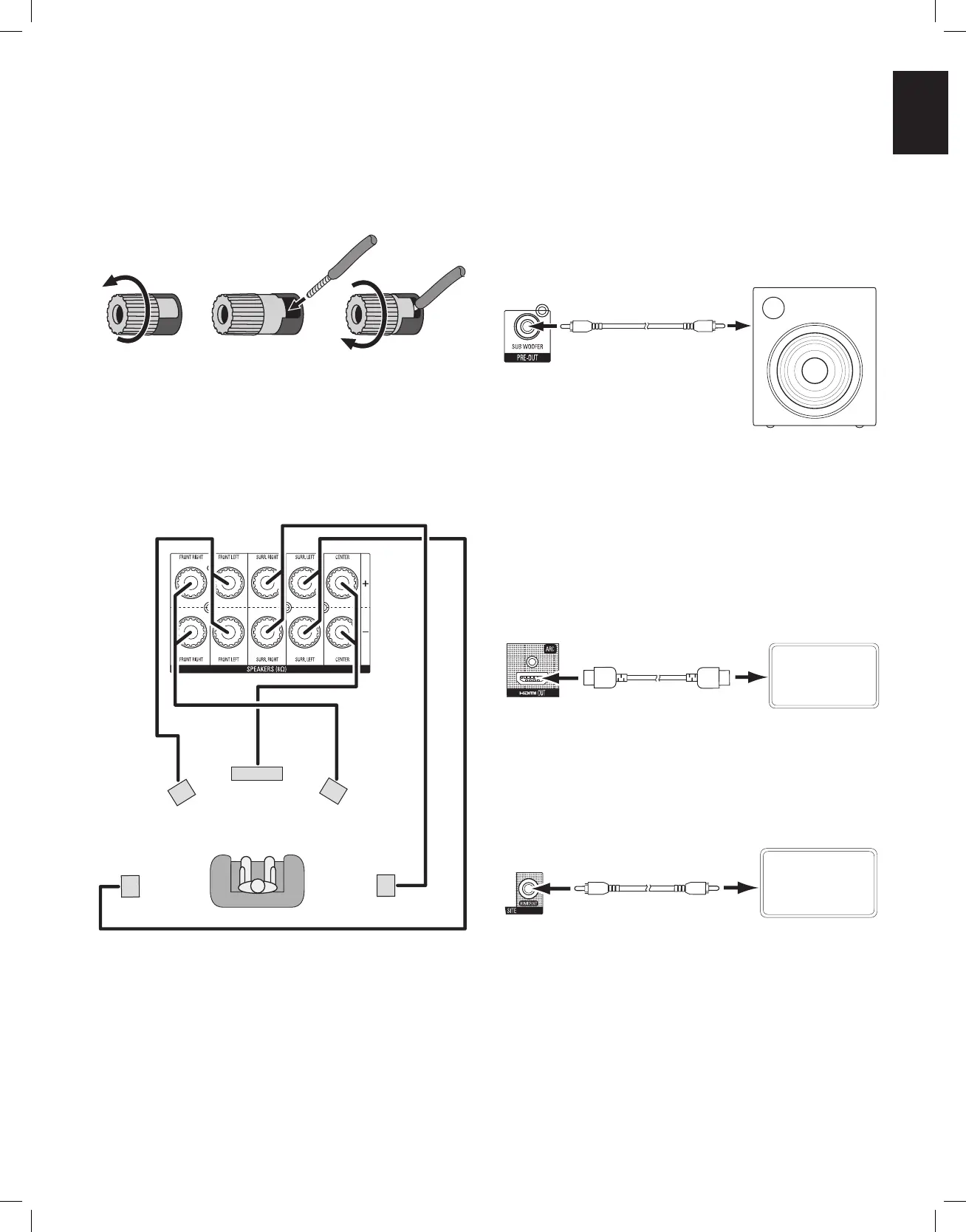

Podłączanie głośników
Korzystanie ze złączy zaciskowych głośników odbiornika AVR:
1. Odkręcić nakrętkę. 2. Włożyć nieizolowaną żyłę. 3. Dokręcić nakrętkę.
Zawsze należy podłączać zacisk (+) odbiornika AVR do zacisku (+) głośnika (zwykle koloru
czerwonego), a zacisk (–) odbiornika – do zacisku (–) głośnika (zwykle koloru czarnego).
WAŻNE: Upewnić się, że nieizolowane żyły (+) i (–) nie stykają się ze sobą ani z zaciskami
o przeciwnej polaryzacji. Stykające się żyły mogą powodować zwarcie, co może
doprowadzić do uszkodzenia odbiornika AVR.
Podłączyć głośniki w sposób pokazany na rysunku poniżej.
FL
C
FR
SR
SL
Podłączanie głośnika niskotonowego
Do podłączenia głośnika niskotonowego do wyjścia Pre-Out odbiornika AVR należy użyć
pojedynczego kabla audio RCA. Informacje na temat podłączania głośnika niskotonowego
znajdują się w jego instrukcji obsługi.
Zasilany głośnik
niskotonowy
Złącze głośnika
niskotonowego
w odbiorniku
Pojedynczy kabel audio RCA
(nie należy do zestawu)
Podłączanie telewizora
Złącze wyjściowe HDMI
Jeśli telewizor posiada złącze HDMI i podłączone są do niego urządzenia źródłowe HDMI,
do podłączenia telewizora do złącza wyjściowego HDMI odbiornika AVR należy użyć kabla
HDMI (nie należy do zestawu). Zapewni to najlepszą możliwą jakość obrazu wideo.
WAŻNE: Menu ekranowe odbiornika AVR (OSD) wyświetlane jest wyłącznie przy
połączeniu poprzez złącze wyjściowe HDMI. W przypadku chęci skorzystania z menu OSD
odbiornika AVR należy podłączyć telewizor poprzez złącze wyjściowe HDMI, nawet jeśli do
odbiornika AVR nie będą podłączane żadne źródłowe urządzenia wideo HDMI.
Złącze wyjściowe
HDMI odbiornika AVR
TV
Kabel HDMI
(nie należy do zestawu)
Kompozytowe złącze wideo Monitor Out
Jeśli telewizor nie posiada złącza HDMI lub posiada takie złącze, ale do telewizora
podłączane są urządzenia źródłowe posiadające tylko kompozytowe złącza wideo, do
połączenia złącza kompozytowego telewizora ze złączem kompozytowym Monitor Out
odbiornika AVR należy użyć kompozytowego kabla wideo (nie należy do zestawu).
Złącze
kompozytowe
Monitor Out
odbiornika AVR
TV
Kompozytowy kabel wideo
(nie należy do zestawu)

Harman Kardon AVR 1700 Specifications

General

Receiver type	-
Frequency range	10 - 100000 Hz
Output impedance	75 Ω
Audio output channels	- channels
Power output per channel (1KHz@8 Ohm)	100 W
Power output per channel (20-20KHz@8 Ohm)	95 W
HDMI in	6
Number of HDMI outputs	1
Ethernet LAN	No
FM band range	87.5 - 108 MHz
Supported radio bands	FM
3D	Yes
Analog signal format system	NTSC
Product color	Black
Audio decoders	Dolby Pro Logic, Dolby Pro Logic II, Dolby TrueHD, DTS-HD Master Audio
Volume control	Rotary

Weight and Dimensions

Depth	350 mm
Width	440 mm
Height	165 mm
Weight	5800 g
