Johdanto, kaiuttimien sijoitus ja liitännät
AVR
2
Johdanto
Kiitos, että valitsit Harman Kardon -tuotteen.
Tämä pikaopas sisältää kaikki tarvittavat tiedot uuden Harman Kardon -A/V-
viritinvahvistimen liittämistä ja asennusta varten.
Luonnonvarojen suojelemiseksi AVR:n mukana ei toimiteta painettua käyttöopasta.
AVR:n ominaisuuksien täydelliset käyttötiedot sisältävä käyttöopas on saatavana
verkkosivustoltamme. Siirry osoitteeseen www.harmankardon.com ja lataa AVR 1700,
AVR 170, AVR 170/230C -käyttöopas.
Viritinvahvistimen sijoittaminen
• Aseta AVR tukevalle ja tasaiselle alustalle. Varmista, että alusta ja mahdolliset kiinnikkeet
kantavat AVR:n painon.
• Varmista, että AVR:n ylä- ja alapuolella on riittävästi tuuletustilaa. Suositeltavat
etäisyydet ovat 30 cm laitteen yläpuolella, 10 cm laitteen takapuolella ja 20 cm laitteen
kummallakin sivulla.
• Jos AVR sijoitetaan kaappiin tai muuhun suljettuun tilaan, varmista tilan riittävä
ilmanvaihto. Joissakin tapauksissa voi olla tarpeen asentaa tuuletin.
• Älä tuki AVR:n päällä olevia tuuletusaukkoja tai aseta mitään esineitä suoraan aukkojen
päälle.
• Älä sijoita AVR:ää pehmeälle alustalle.
• Älä sijoita AVR:ää märkiin tai kosteisiin tiloihin, erityisen kuumiin tai kylmiin tiloihin,
lähelle lämmityslaitteita tai suoraan auringonvaloon.
Liitännät
VAROITUS: Varmista ennen AVR:n liitäntöjen tekemistä, että AVR:n virtajohto on
irrotettu viritinvahvistimesta ja pistorasiasta. Kaiuttimet saattavat vaurioitua, jos
liitäntöjä tehdään AVR:n virran ja virtajohdon ollessa kytkettynä.

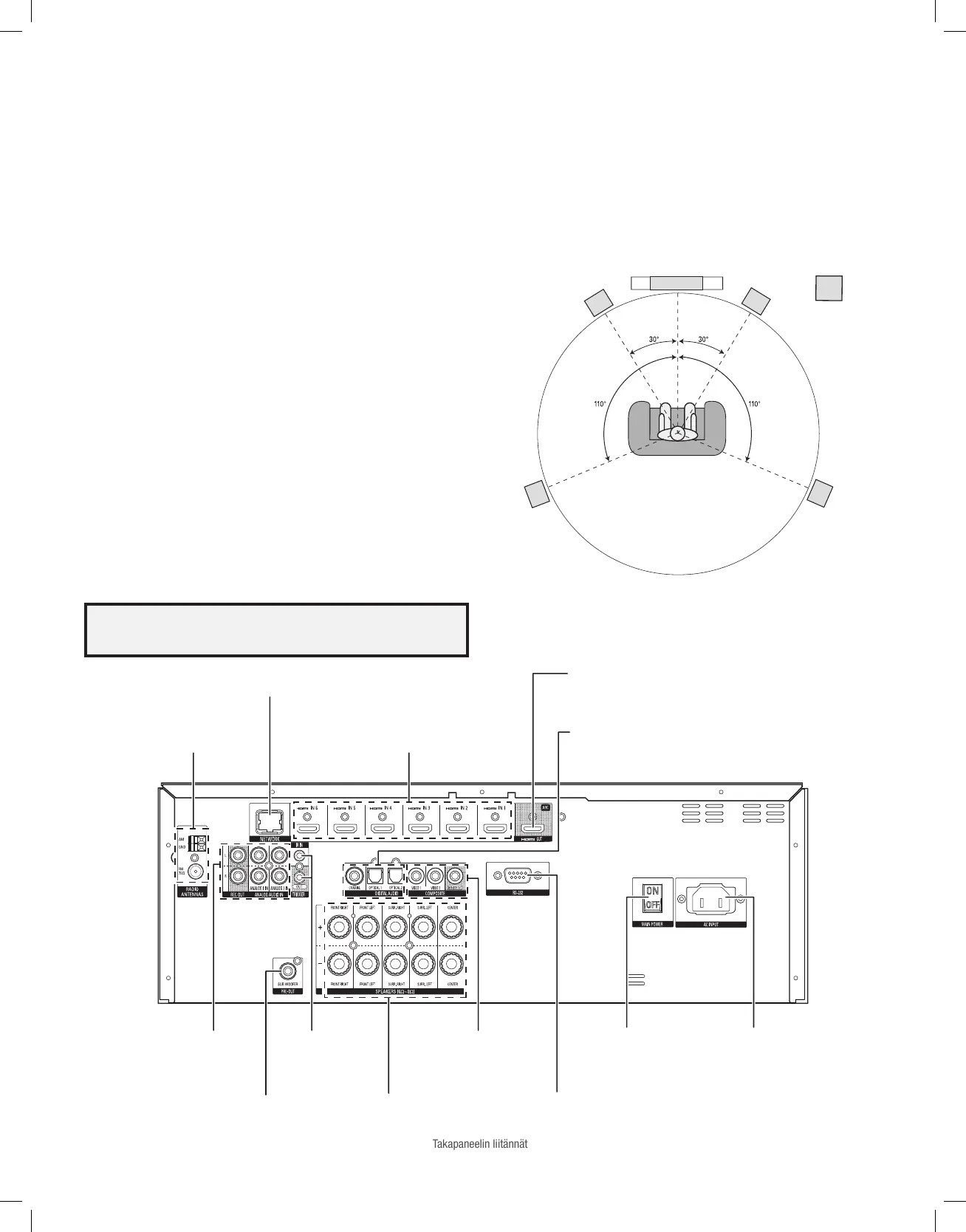

Kaiuttimien sijoittaminen
Määritä järjestelmän kaiuttimien sijainti niiden valmistajan ohjeiden ja kuunteluhuoneen
pohjakaavan mukaisesti. Käytä alla olevia kuvia ohjeina 5.1-kanavaisia järjestelmiä
varten.
Televisio
K
Bassovahvistin
EOEV
SV SO
Kaiuttimien sijoittaminen 5.1-kanavaisissa järjestelmissä
Yksityiskohtaisemmat ohjeet kaiuttimien sijoitukseen saat lataamalla täyden AVR 1700,
AVR 170, AVR 170/230C -käyttöoppaan osoitteesta www.harmankardon.com.
Radioantennin
liitännät
Verkko-
liitäntä
HDMI-sisääntulo-
liitännät
Digitaaliäänen
sisääntuloliitännät
HDMI-ulostulo-
liitäntä
Analogisen äänen
sisääntulo/ulostulo-
liitännät
Komposiitti-
videon
liitännät
Virtatulo-
liitäntä
Päävirta-
kytkin
Infrapunatulo 12 V
-kaukokäynnistys-
liitännät
Bassokaiuttimen
liitäntä
Kaiuttimien
liitännät
RS-232-
liitäntä
