Conecte os alto-falantes
Como usar os terminais do alto-falante do AVR:
1. Solte o parafuso
da tampa
2. Insira o o desencapado 3. Aperte a tampa
Sempre conecte o terminal colorido (+) do AVR ao terminal (+) do alto-falante
(normalmente vermelho) e o terminal (–) preto do AVR ao terminal (–) do alto-falante
(normalmente preto).
IMPORTANTE: Os os (+) e (–) não revestidos não podem encostar um no outro, e nem
no outro terminal. Se encostarem, os os podem causar um curto-circuito que pode
danicar o seu AVR.

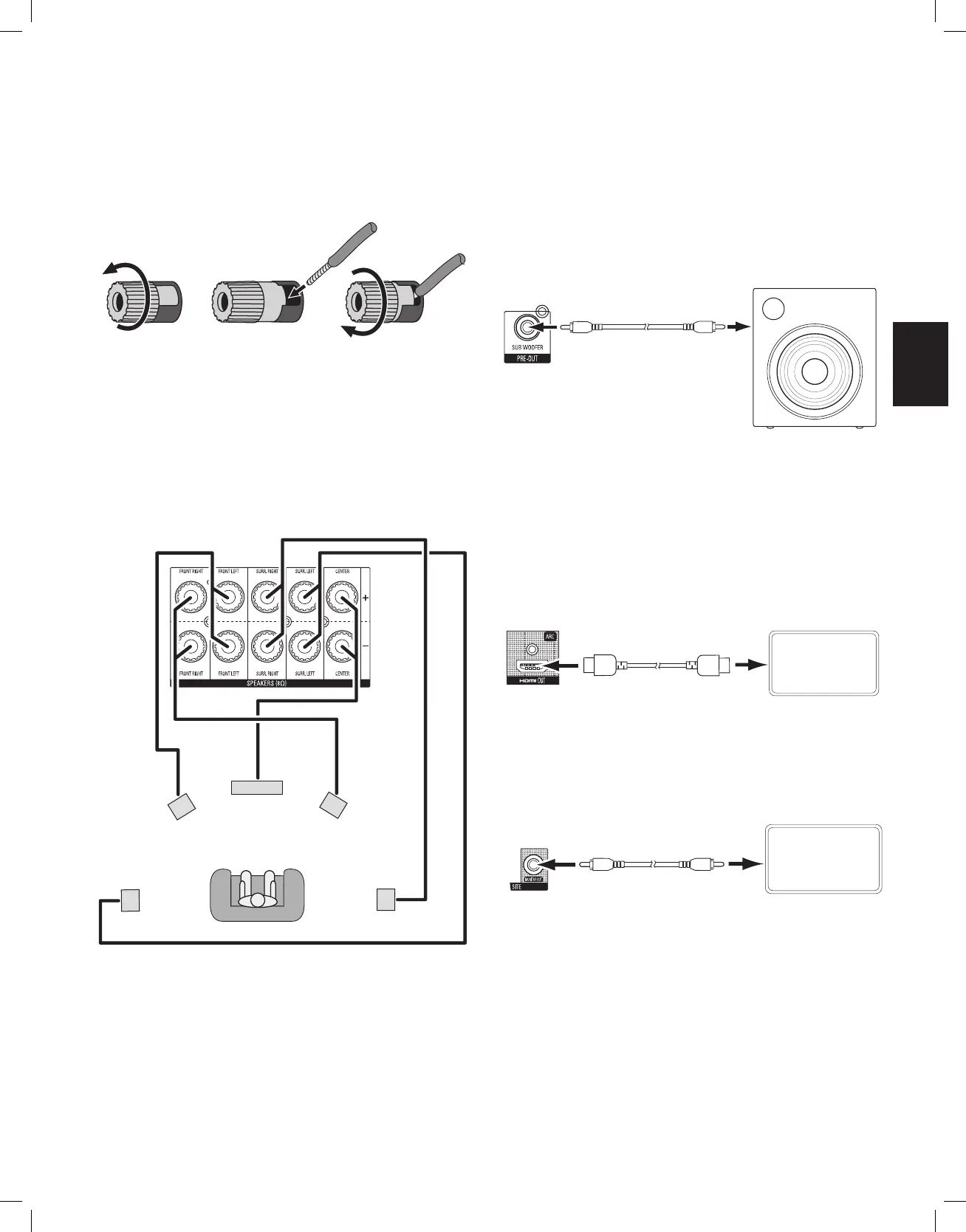

Conecte os alto-falantes como mostra a ilustração.
FL
C
FR
SRSL
Conecte o subwoofer
Utilize um único cabo de áudio RCA para ligar o conector de pré-saída do subwoofer
do AVR ao seu subwoofer. Consulte o manual do usuário do seu subwoofer para ver
informações especícas sobre as conexões.
Subwoofer
ativo
Conector de
subwoofer
do receptor
Cabo de áudio RCA único
(não fornecido)
Conecte a TV
Conector de saída HDMI
Se a sua TV possui um conector HDMI e os seus dispositivos de fonte também forem
HDMI, utilize um cabo HDMI (não fornecido) para conectar a TV ao conector de saída
HDMI do AVR. Ele fornece a melhor qualidade de vídeo possível.
IMPORTANTE: A exibição na tela (OSD) do AVR só aparece através do conector de saída
HDMI. Se deseja usar os menus OSD do AVR, conecte o conector de saída HDMI à TV,
mesmo que não vá conectar nenhum dispositivo de fonte de vídeo HDMI ao AVR.
Conector de saída
HDMI do AVR
TV
Cabo HDMI
(não fornecido)
Conector de saída do monitor de vídeo composto
Se a sua TV não possui um conector HDMI, ou se possui mas o seu dispositivo de fonte
tem apenas conectores de vídeo composto, utilize um cabo de vídeo composto (não
fornecido) para conectar o conector de saída do monitor composto do AVR ao conector
de vídeo composto da sua TV.
Conector de saída do
monitor composto
do AVR
TV
Cabo de vídeo composto
(não fornecido)
