Raccordements
AVR

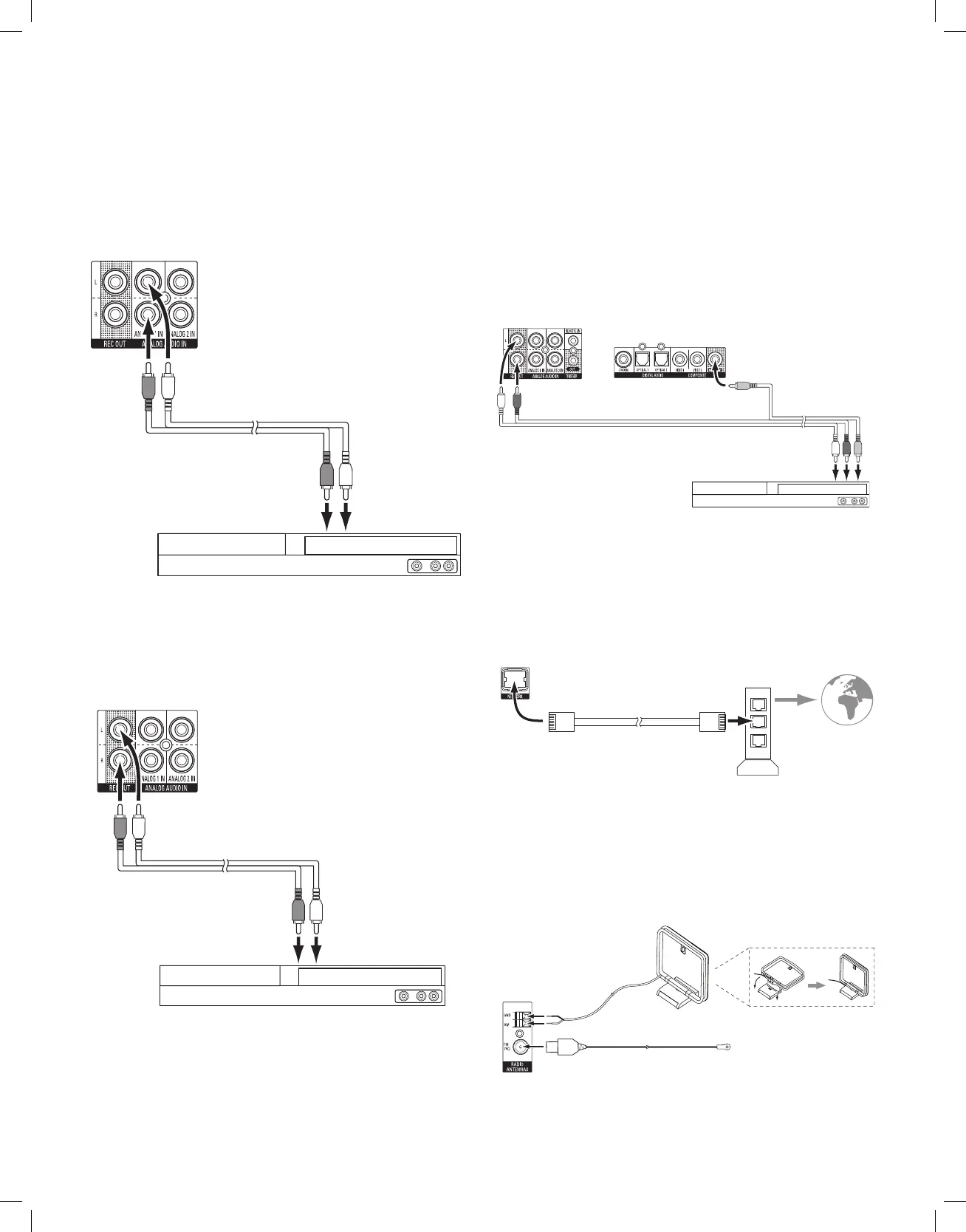

Périphériques audio analogiques
Utilisez les connecteurs audio analogiques des périphériques source qui ne disposent
pas de connecteurs HDMI ou audio numériques.
Connecteurs audio
analogiques de l’AVR
Vers sortie audio
analogique stéréo
Câble audio stéréo
(non fourni)
Périphérique source analogique
Enregistreurs audio
Raccordez les connecteurs d’entrée audio analogique d’un enregistreur aux connecteurs
de sortie audio analogique Rec out de l’AVR. Vous pouvez enregistrer n’importe quels
signaux d’entrée audio analogiques.
Câble audio stéréo
(non fourni)
Vers sorties d’enregistrement
analogique stéréo
Périphérique d’enregistrement analogique
Connecteurs d’enregistreur
audio analogique de l’AVR
Enregistreurs vidéo
Raccordez un connecteur d’entrée vidéo d’un enregistreur vidéo analogique à la
sortie vidéo composite de l’AVR. Vous pouvez enregistrer n’importe quel signal vidéo
composite. Pour enregistrer le son et l’image du périphérique source, raccordez les
connecteurs analogiques Rec Out de l’AVR aux entrées audio de l’enregistreur vidéo
analogique. REMARQUE : Si vous avez raccordé la sortie moniteur vidéo composite de
l’AVR à votre téléviseur, vous ne pouvez plus raccorder de magnétoscope à l’AVR pour
l’enregistrement.
Connecteurs d’enregistreur
audio analogique de l’AVR
Connecteurs d’enregistreur
vidéo analogique de l’AVR
Câble audio/vidéo analogique (non fourni)
Vers entrées d’enregistrement audio/vidéo analogiques
Périphérique d’enregistrement vidéo analogique
Raccordement à votre réseau domestique
Utilisez un câble de catégorie 5 ou 5E (non fourni) pour raccorder le connecteur réseau
de l’AVR à votre réseau domestique et proter de la radio par Internet et des contenus
des périphériques compatibles DLNA
®
connectés au réseau.
Modem
réseau
Connecteur
réseau de l’AVR
Câble de catégorie 5/5E
(non fourni)
Vers
réseau
domestique
et Internet
Raccordement des antennes radio
• Branchez l’antenne FM fournie au connecteur d’antenne FM 75 Ω de l’AVR. Pour une
réception optimale, étendez l’antenne FM aussi loin que possible.
• Repliez la base de l’antenne FM fournie, comme illustré sur l’image, et raccordez les ls
d’antenne aux connecteurs AM et GND (masse) de l’AVR. Faites pivoter l’antenne selon le
besoin pour optimiser la qualité de la réception.
Antenne AM
(fournie)
Base pliable
Connecteurs
d’antenne
de l’AVR
Antenne FM (fournie)
REMARQUE : Pour plus d’informations sur le raccordement des périphériques RS-
232, infra-rouge et à déclenchement, consultez le mode d’emploi AVR 1700, AVR 170,
AVR 170/230C téléchargeable sur www.harmankardon.com.
