Périphériques HDMI
Si l’un de vos périphériques source dispose de connecteurs HDMI, ceux-ci vous
permettront d’obtenir la qualité audio et vidéo optimale. Comme le câble HDMI transporte
à la fois le signal vidéo et le signal audio, vous n’aurez pas besoin de réaliser de connexion
supplémentaire pour les périphériques raccordés par connecteur HDMI.
Remarque : Si vous possédez un téléviseur équipé de la fonction HDMI Audio Return
Channel (Canal de retour audio HDMI), le son de votre poste sera transmis par le
canal de retour audio du connecteur de sortie moniteur HDMI et ne nécessitera pas
de raccordement supplémentaire à votre AVR. Consultez le mode d’emploi complet
AVR 1700, AVR 170, AVR 170/230C, téléchargeable sur www.harmankardon.com.

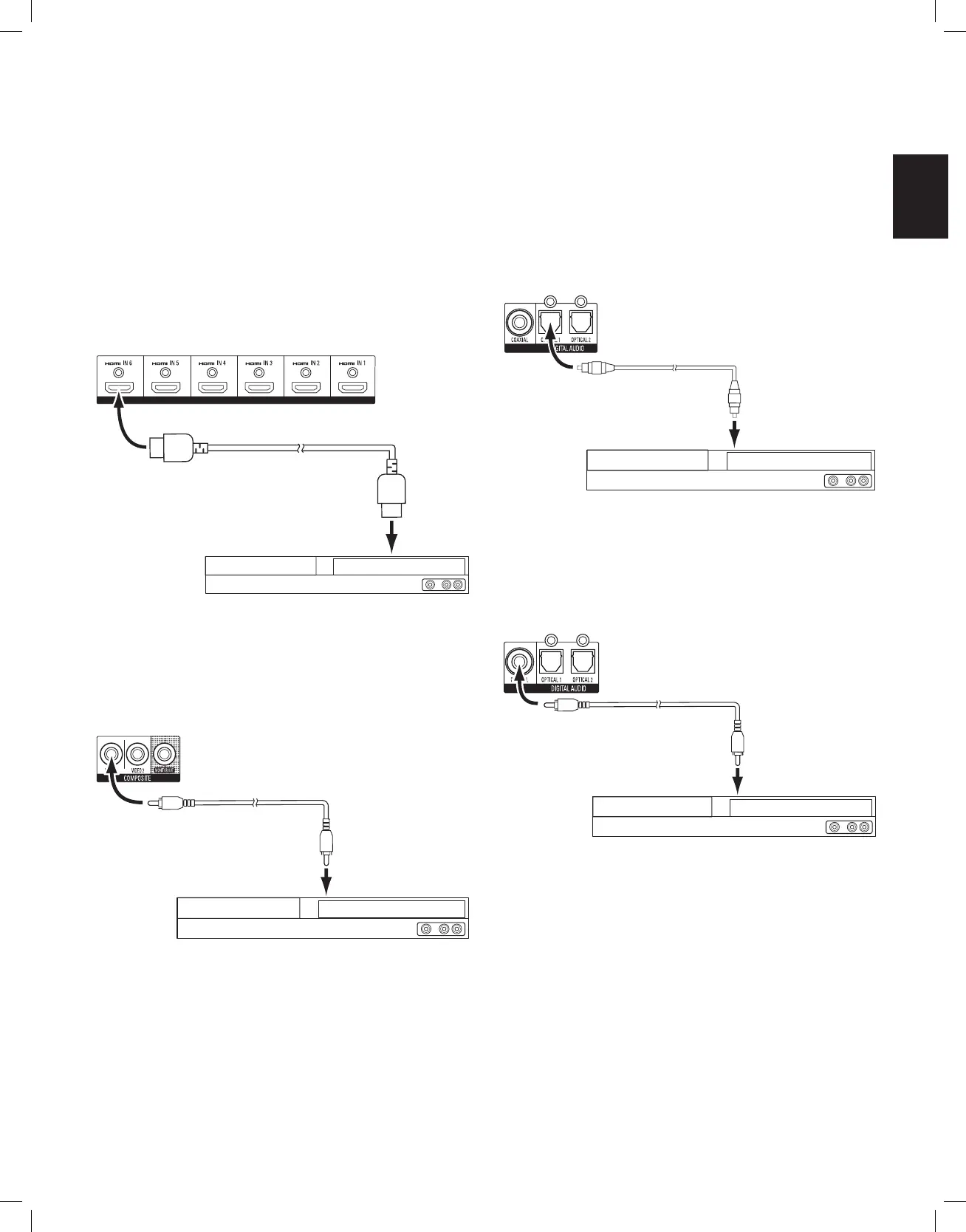

Connecteurs HDMI de l’AVR
Câble HDMI (non fourni)
Périphérique source équipé HDMI
Vers sortie
HDMI
Périphériques vidéo composite
Utiliser des connecteurs vidéo composites pour les dispositifs source vidéo qui n’ont
pas de connecteurs HDMI. Vous devrez également établir une connexion audio entre le
périphérique source et l’AVR.
Vers sortie vidéo composite
Câble vidéo composite
(non fourni)
Périphérique source équipé vidéo composite
Connecteurs vidéo
composite de l’AVR
Périphériques à sortie audio numérique optique
Si vos périphériques source ne disposent pas de sortie HDMI mais disposent de sorties
numériques optiques, raccordez-les aux connecteurs audio numériques optiques de
votre AVR. REMARQUE : Ne réalisez qu’un seul type de connexion numérique (HDMI,
optique ou coaxiale) à partir de chaque périphérique source.
Vers sortie audio
numérique optique
Connecteurs audio
numériques de l’AVR
Câble numérique optique
(non fourni)
Périphérique source équipé optique
Périphériques à sortie audio numérique coaxiale
Si vos périphériques source ne disposent pas de sortie HDMI mais disposent de sorties
numériques coaxiales, branchez-les aux connecteurs audio numériques coaxiaux de
votre AVR. REMARQUE : Ne réalisez qu’un seul type de connexion numérique (HDMI,
optique ou coaxiale) à partir de chaque périphérique source.
Connecteurs audio
numériques de l’AVR
Câble numérique coaxial
(non fourni)
Vers sortie audio
numérique coaxiale
Périphérique source équipé coaxial
AVR
5
Raccordements
