DEutsCh
Anschlüsse
3
AVR

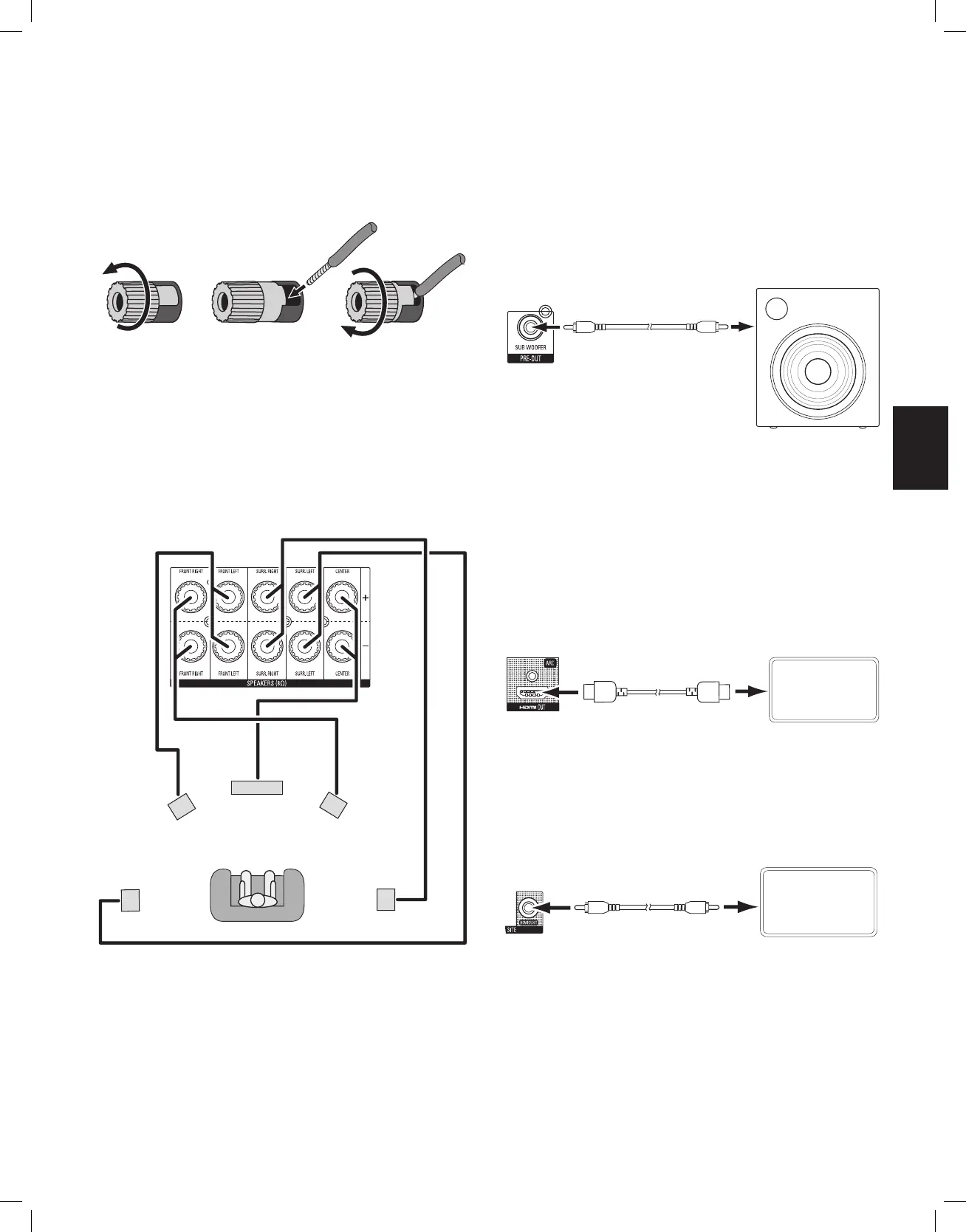

Anschluss der Lautsprecher
So werden die AVR-Lautsprecheranschlussklemmen verwendet:
1. Schraubklemmen
lösen
2. Abisoliertes Kabelende
einführen
3. Schraubklemmen
festziehen
Schließen Sie immer den farbigen (+)-Anschluss des AVRs an den (+)-Anschluss des
Lautsprechers (normalerweise rot) an, und den schwarzen (–)-Anschluss des AVRs an
den (–)-Anschluss des Lautsprechers (normalerweise schwarz) an.
WICHTIG: Achten Sie darauf, dass die positiven und negativen Leitungen weder sich
noch die Kabel anderer Anschlüsse berühren. Sich berührende Drähte können einen
Kurzschluss verursachen, der den AVR beschädigen kann.
Schließen Sie die Lautsprecher an, wie in der Abbildung unten gezeigt.
FL
C
FR
SRSL
Anschluss des Subwoofers
Verwenden Sie ein einzelnes Cinch-Audiokabel, um den Pre-Out-Anschluss des AVRs an
Ihren Subwoofer anzuschließen. Weitere Informationen zum Anschließen des Subwoofers
nden Sie in dessen Benutzerhandbuch.
Subwoofer mit
Netzanschluss
Subwoofer-
Anschluss
des AVRs
Einzelnes Cinch-Audiokabel
(nicht im Lieferumfang enthalten)
Anschluss des Fernsehers
HDMI-Ausgangsanschluss
Verwenden Sie ein HDMI-Kabel (nicht im Lieferumfang enthalten), um Ihren Fernseher an
den HDMI-Ausgangsanschluss des AVRs anzuschließen, wenn Ihr Fernseher über einen
HDMI-Anschluss verfügt und Sie HDMI-Quellgeräte besitzen. Dadurch erhalten Sie die
bestmögliche Videoqualität.
WICHTIG: Die Anzeige auf dem Bildschirm (On-Screen Display, OSD) des AVRs wird
nur über den HDMI-Ausgangsanschluss angezeigt. Wenn Sie die OSD-Menüs des AVRs
nutzen möchten, müssen Sie dessen HDMI-Ausgangsanschluss an Ihren Fernseher
anschließen, selbst wenn Sie kein HDMI-Quellgerät an den AVR anschließen.
HDMI-Anschluss
des AVRs
TV
HDMI-Kabel
(nicht im Lieferumfang enthalten)
Composite Video-Ausgangsanschluss
Verwenden Sie ein Composite Video-Kabel (nicht im Lieferumfang enthalten),
um den Composite Video-Anschluss Ihres Fernsehers an den Composite Video-
Ausgangsanschluss des AVRs anzuschließen, wenn Ihr Fernseher über keinen HDMI-
Anschluss verfügt oder wenn Ihr Fernseher über einen HDMI-Anschluss verfügt, Sie aber
ein Quellgerät mit Composite Video-Anschlüssen anschließen.
Composite Monitor-
Ausgangsanschluss
des AVRs
TV
Composite Video-Kabel
(nicht im Lieferumfang enthalten)
