sVEnsKA
Anslutningar
3
AVR

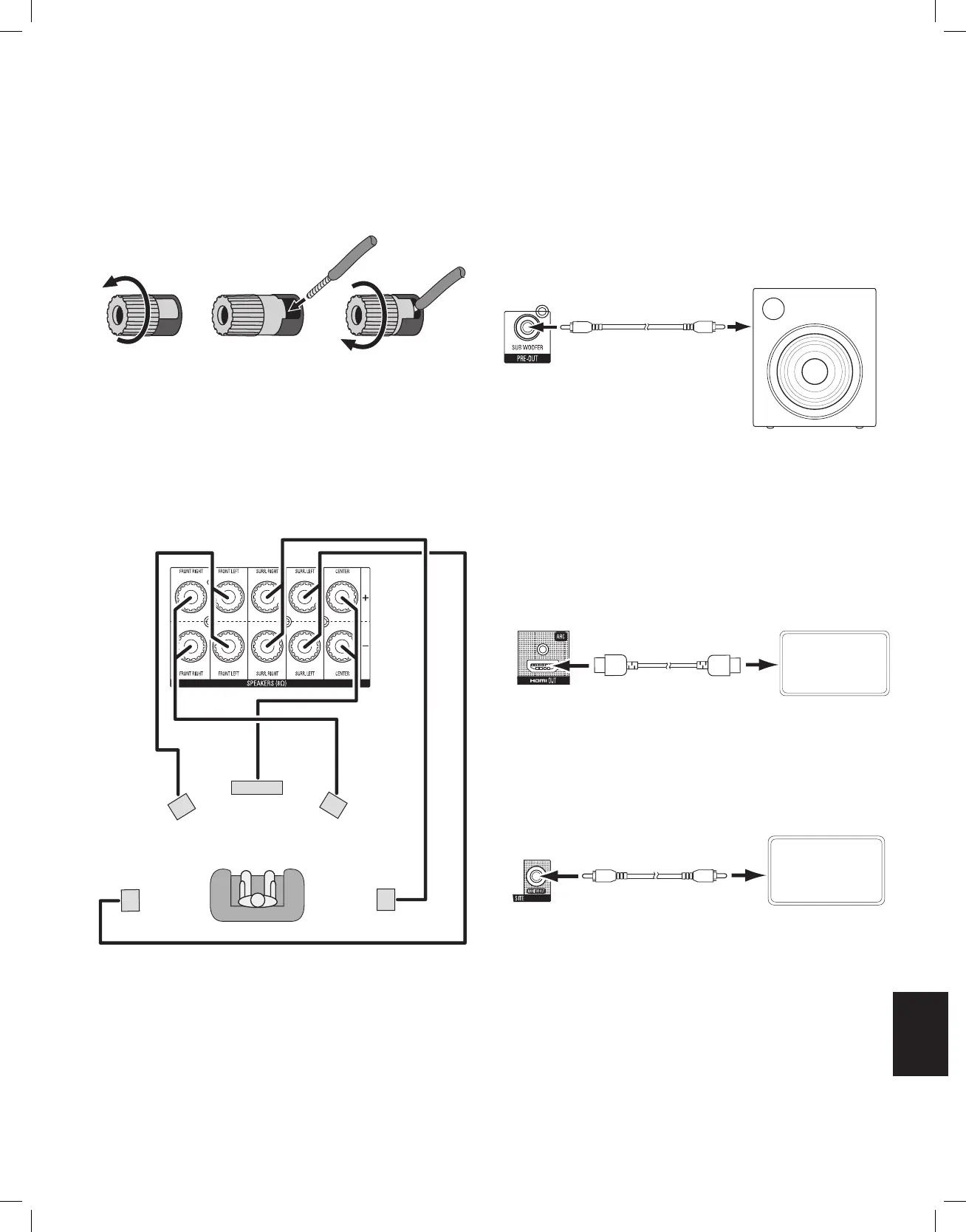

Ansluta högtalarna
Så här använder du ljud-/videomottagarens högtalaruttag:
1. Skruva ut hatten 2. För in den nakna kabeln 3. Dra åt hatten
Anslut alltid det färgade (+)-uttaget på ljud-/videomottagaren till (+)-uttaget på högtalaren
(vanligtvis rött) och det svarta (–)-uttaget på ljud-/videomottagaren till (–)-uttaget på
högtalaren (vanligtvis svart).
VIKTIGT: Se till att de nakna kablarna till uttagen ( + ) och ( – ) inte kommer i kontakt
med varandra eller med den andra utgången. Om du rör vid kablarna kan det orsaka
kortslutning och skada ljud-/videomottagaren.
Anslut högtalarna enligt illustrationen.
FV
C
FH
SHSV
Ansluta subwoofern
Använd en enkel RCA-ljudkabel för att ansluta ljud-/videomottagarens linjeutgång till
subwoofern. Läs i bruksanvisningen till subwoofern för specik information om hur den
ansluts.
Strömförd
subwoofer
Mottagarens
subwoofer--
uttag
Enkel RCA-ljudkabel
(medföljer ej)
Ansluta tv
HDMI-utgång
Om din tv har en HDMI-utgång och du har HDMI-källenheter kan du använda en HDMI-
kabel (medföljer ej) för att ansluta tv:n till ljud-/videomottagarens HDMI-utgång. Det ger
den bästa möjliga bildkvaliteten.
VIKTIGT: Ljud-/videomottagarens bildskärmsmenyer (OSD) visas endast via HDMI-
uttaget. Om du vill använda ljud-/videomottagarens menyer ansluter du dess HDMI-uttag
till tv:n, även om du inte ansluter någon HDMI-källenhet till ljud-/videomottagaren.
Ljud-/videomottagarens
HDMI-utgång
TV
HDMI-kabel
(medföljer ej)
Kompositvideoskärmsutgång
Om tv:n inte har en HDMI-utgång, eller om tv:n har en HDMI-utgång men du ansluter
källenheter endast via kompositvideoutgångar använder du en kompositvideokabel
(medföljer ej) för att ansluta ljud-/videomottagarens kompositvideoutgång till tv:ns
kompositvideoutgång.
Ljud-/
videomottagarens
kompositvideo-
utgång
TV
Kompositvideokabel
(medföljer ej)
