Harman Kardon AVR 1700 Quick Setup Guide

Introduction, positionnement des enceintes et raccordements
AVR
2
Introduction
Merci d’avoir choisi un produit Harman Kardon!
Ce guide de démarrage rapide contient toutes les informations dont vous avez besoin
pour brancher et congurer votre nouveau récepteur audio / vidéo Harman Kardon.
An d’économiser les ressources naturelles de tous, votre AVR est livré sans mode
d’emploi imprimé. Vous pourrez trouver un mode d’emploi complet des fonctions de
votre AVR sur notre site Internet. Rendez-vous sur le site www.harmankardon.com et
téléchargez le mode d’emploi AVR 1700, AVR 170, AVR 170/230C.
Positionnement du récepteur
• Placez votre AVR sur une surface solide et plane. Assurez-vous que la surface ainsi que
tous les matériels de montage peuvent supporter le poids de l’AVR.
• Ménagez un espace sufsant pour la ventilation au-dessus et au-dessous de l’AVR.
Les dégagements recommandés sont : 30 cm au dessus de l’unité, 10 cm derrière et
20 cm de chaque côté.
• Si vous installez votre AVR dans un placard ou une autre enceinte fermée, prévoyez une
entrée d’air de refroidissement. Dans certaines circonstances il peut être nécessaire
d’installer un ventilateur.
• N’obstruez pas les fentes de ventilation situées sur le dessus de l’AVR et ne placez pas
d’objets directement dessus.
• Ne placez pas votre AVR directement sur une surface tapissée ou couverte d’un tapis.
• Ne placez pas votre AVR dans un endroit humide, où la température atteint des valeurs
extrêmement basses ou élevées, à proximité d’un radiateur ou d’un registre de chaleur
ou exposé à la lumière directe du soleil.
Raccordements
MISE EN GARDE : Avant d’effectuer les branchements à l’AVR, assurez-vous que
le cordon d’alimentation est débranché de la prise électrique et du récepteur. Le
fait de réaliser les branchements alors que l’AVR est branché et en marche peut
endommager les enceintes.

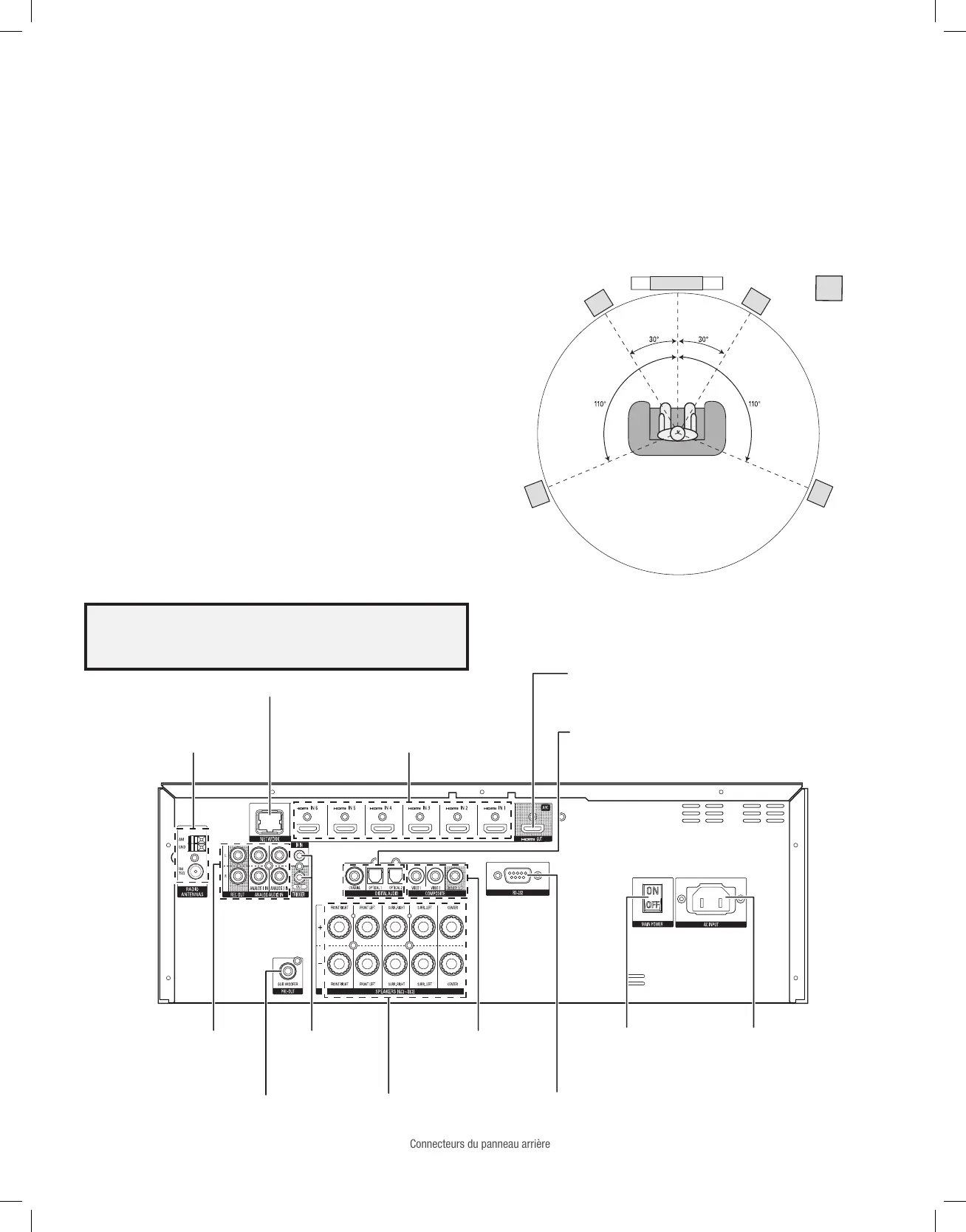

Positionnement de vos enceintes
Déterminez l’emplacement des enceintes de votre système en fonction des instructions
de leur fabricant et de la disposition de votre espace d’écoute. Pour les systèmes 5.1,
guidez-vous d’après l’illustration ci-dessous.
Téléviseur
C
CB
ADAG
SG SD
Positionnement des enceintes pour un système 5.1.
Pour plus d’informations sur le placement des enceintes, téléchargez le mode d’emploi
complet AVR 1700, AVR 170, AVR 170/230C sur www.harmankardon.com.
Connecteurs du panneau arrière
Connecteurs
d’antenne radio
Connecteur réseau
Connecteurs
d’entrée HDMI
Connecteurs d’entrée
audio numérique
Connecteur
de sortie HDMI
Connecteurs
entrée/sortie audio
analogiques
Connecteurs
vidéo composite
Connecteur d’entrée
d’alimentation c.a.
Commutateur
d’alimentation
Entrée IR et
connecteurs de
déclenchement 12 V
Connecteur de
caisson de basses
Connecteur
d’enceintes
Connecteur
RS-232

Harman Kardon AVR 1700 Specifications

General

Receiver type	-
Frequency range	10 - 100000 Hz
Output impedance	75 Ω
Audio output channels	- channels
Power output per channel (1KHz@8 Ohm)	100 W
Power output per channel (20-20KHz@8 Ohm)	95 W
HDMI in	6
Number of HDMI outputs	1
Ethernet LAN	No
FM band range	87.5 - 108 MHz
Supported radio bands	FM
3D	Yes
Analog signal format system	NTSC
Product color	Black
Audio decoders	Dolby Pro Logic, Dolby Pro Logic II, Dolby TrueHD, DTS-HD Master Audio
Volume control	Rotary

Weight and Dimensions

Depth	350 mm
Width	440 mm
Height	165 mm
Weight	5800 g
