Liitännät
AVR
Analogiset äänilaitteet
Käytä AVR:n analogisia ääniliitäntöjä lähdelaitteille, joissa ei ole HDMI- tai digitaaliääni-
liitäntöjä.

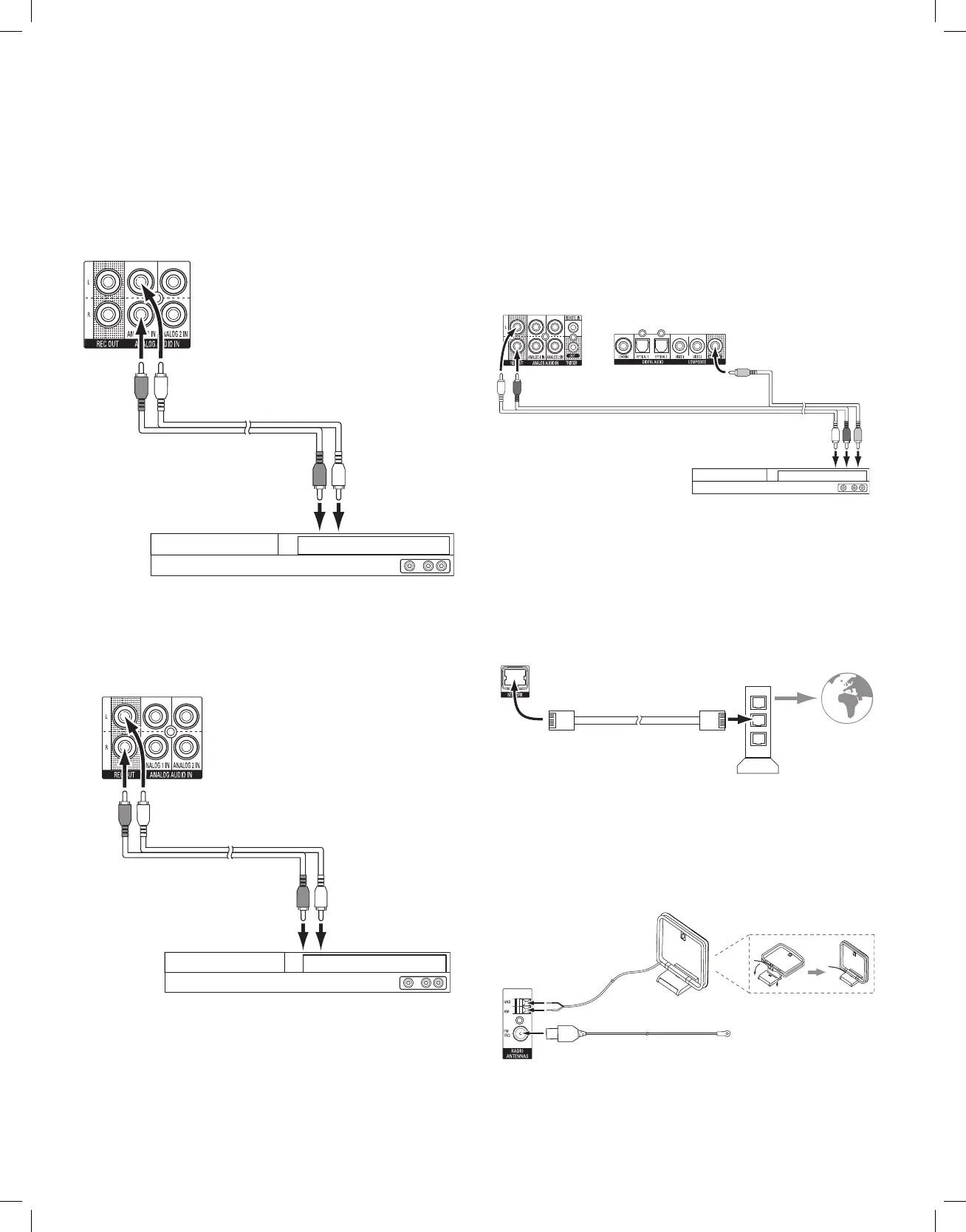

AVR:n analogiset
ääniliitännät
Analogisen stereoäänen
ulostuloon
Stereoäänikaapeli
(ei sisälly toimitukseen)
Analoginen lähdelaite
Äänitallentimet
Liitä analogisen äänitallennuslaitteen sisääntulot AVR:n analogisiin äänen
ulostuloliitäntöihin (Rec Out). Voit tallentaa kaikkia analogisia signaalituloja.
Stereoäänikaapeli
(ei sisälly toimitukseen)
Analogisen stereoäänen
tallennusulostuloihin
Analoginen tallennuslaite
AVR:n analogisen äänen
tallennusliitännät
Videonauhurit
Liitä analogisen videonauhurin videosisääntuloliitäntä AVR:n komposiittimonitorin
ulostuloliitäntään. Voit tallentaa kaikkia komposiittivideosignaaleja. Voit tallentaa
lähdelaitteen ääni- ja videomateriaalia liittämällä AVR:n analogiset Rec Out -liitännät
analogisen videonauhurin äänisisääntuloihin. HUOM: Jos AVR:n komposiittimonitorin
videoulostuloliitäntä on liitetty televisioon, videonauhuria ei voi liittää AVR:ään
tallennustarkoituksessa.
AVR:n analogisen äänen
tallennusliitännät
AVR:n analogisen videon
tallennusliitännät
Analoginen A/V-kaapeli (ei sisälly toimitukseen)
Analogisiin A/V-tallennussisääntuloihin
Analoginen videotallennuslaite
Kotiverkon liittäminen
Käytä luokan 5 tai luokan 5E kaapelia (ei sisälly toimitukseen) liittääksesi AVR:n verkkoliitännän
kotiverkkoosi. Näin voit kuunnella internet-radiokanavia ja nauttia verkkoon yhteydessä olevien
DLNA
®
-yhteensopivien laitteiden sisällöstä.
Verkko-
modeemi
AVR:n
verkko-
liitäntä
Luokan 5/5E-kaapeli
(ei sisälly toimitukseen)
Koti-
verkkoon
ja internetiin
Radioantennien liittäminen
• Liitä mukana toimitettu FM-antenni AVR:n FM 75Ω -antenniliitäntään. Parhaan mahdollisen
signaalin saat vetämällä FM-antennin mahdollisimman pitkäksi.
• Taivuta ja taita mukana toimitetun AM-antennin jalusta kuvan mukaisesti. Liitä antennin
johdot AVR:n AM- ja maadoitusliitäntöihin (Gnd). Optimoi vastaanoton laatu kiertämällä
antennia tarpeen mukaan.
AM-antenni
(toimitetaan mukana)
Taivuta ja taita alusta
AVR:n
antenni-
liitännät
FM-antenni (toimitetaan mukana)
HUOM: Saat ohjeet RS-232-, infrapuna- ja kaukokäynnistyslaitteiden liittämiseksi lataamalla
AVR 1700, AVR 170, AVR 170/230C -käyttöoppaan osoitteesta www.harmankardon.com.
