Introducción, colocación de los altavoces y conexión
AVR
2
Introducción
Gracias por elegir un producto Harman Kardon.
Esta guía de inicio rápido contiene toda la información que necesitará para conectar y
congurar su nuevo receptor de sonido/vídeo Harman Kardon
®
.
Para ahorrar en recursos naturales, el receptor de sonido/vídeo o AVR (del inglés, Audio/
Video Receiver) no viene acompañado de un manual del usuario impreso. El manual del
usuario, con información completa sobre cómo utilizar todas las funciones del nuevo
AVR, está disponible en nuestro sitio web. Visite www.harmankardon.com y descargue el
manual del usuario correspondiente a AVR 1700/AVR 170/AVR 170/230C.
Colocación del receptor
• Coloque el AVR en una supercie rme y plana. Asegúrese primero de que la supercie y los
accesorios de montaje que vaya a utilizar puedan soportar el peso del AVR.
• Procure espacio suciente en la parte superior e inferior para permitir una correcta
ventilación del AVR. Las distancias de separación recomendadas son 30 cm en la parte
superior de la unidad, 10 cm en la parte posterior y 20 cm en los laterales.
• Si instala el AVR en un armario o en cualquier otro receptáculo cerrado, suministre
refrigeración de aire al interior. En algunas circunstancias puede ser necesario un ventilador.
• No obstruya las rejillas de ventilación situadas en la parte superior del AVR ni coloque
objetos directamente sobre ellas.
• No coloque el AVR directamente sobre supercies enmoquetadas.
• No coloque el AVR en lugares húmedos, excesivamente calientes o fríos, o cerca de
calefactores o radiadores, ni lo exponga a la luz solar directa.
Conexiones
PRECAUCIÓN: Antes de realizar ninguna conexión con el AVR, asegúrese de que el
cable de alimentación de CA del AVR está desconectado del AVR y de la toma de CA.
Si realiza las conexiones con el AVR enchufado y encendido, los altavoces podrían
resultar dañados.
Colocación de los altavoces
Determine la ubicación de los altavoces del sistema en función de las indicaciones del
fabricante y de la disposición de la sala. Sírvase de las siguientes ilustraciones como guía
para instalar sistemas de canal 5.1.
Televisor
C
SUB
FRFL
SL SR

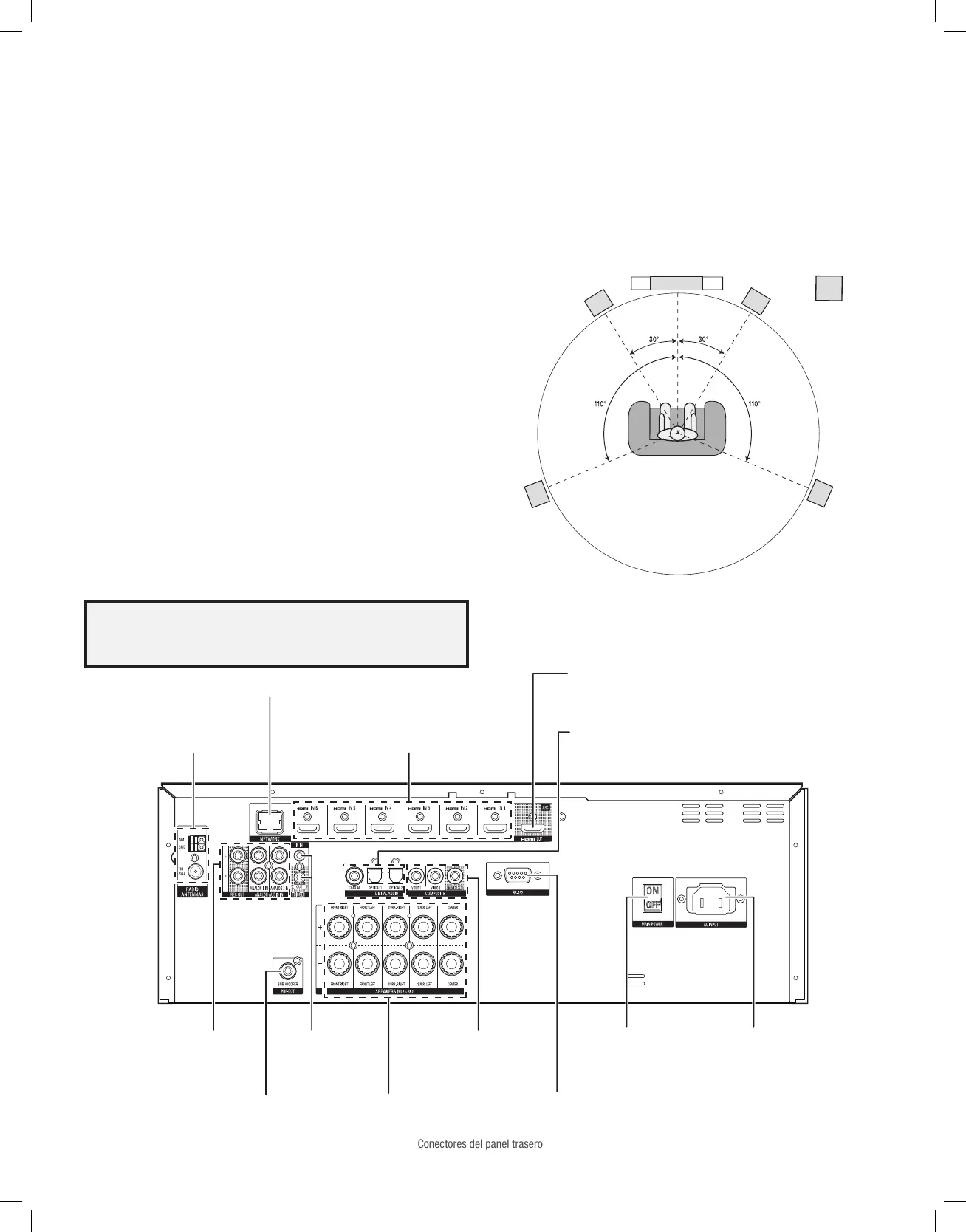

Colocación de los altavoces en sistemas de 5.1 canales
Si desea obtener información más detallada sobre la colocación de los altavoces,
descárguese el manual del usuario completo del AVR 1700/AVR 170/AVR 170/230C de
www.harmankardon.com.
Conectores del panel trasero
Conectores de
antena de radio
Conector de red
Conectores de
entrada HDMI
Conectores de entrada
de sonido digital
Conector de
salida HDMI
Conectores de
entrada/salida de
sonido analógico
Conectores de vídeo
de componentes
Conector de
entrada de CA
Interruptor principal
de alimentación
Conectores de entrada
de infrarrojos y de
activación de 12 V
Conector de
altavoz de graves
Conectores de
altavoces
Conector
RS-232
