Harman Kardon AVR 1700 Quick Setup Guide

nEDERlAnDs
Aansluitingen
3
AVR
Uw luidsprekers aansluiten
De luidsprekeraansluitingen voor de AVR moeten als volgt worden gebruikt:
1. Draai kapje los 2. Steek blanke draad in 3. Draai kapje vast
Sluit altijd de gekleurde (+) aansluiting op de AVR aan op de (+) aansluiting van de
luidspreker (gewoonlijk rood) en de zwarte (–) aansluiting op de AVR op de (–) aansluiting
op de luidspreker (gewoonlijk zwart).
BELANGRIJK: Zorg ervoor dat de blanke draden (+) en (–) elkaar of welke andere
aansluiting dan ook niet aanraken. Wanneer draden elkaar aanraken, kan dat kortsluiting
veroorzaken en leiden tot beschadiging van uw AVR.

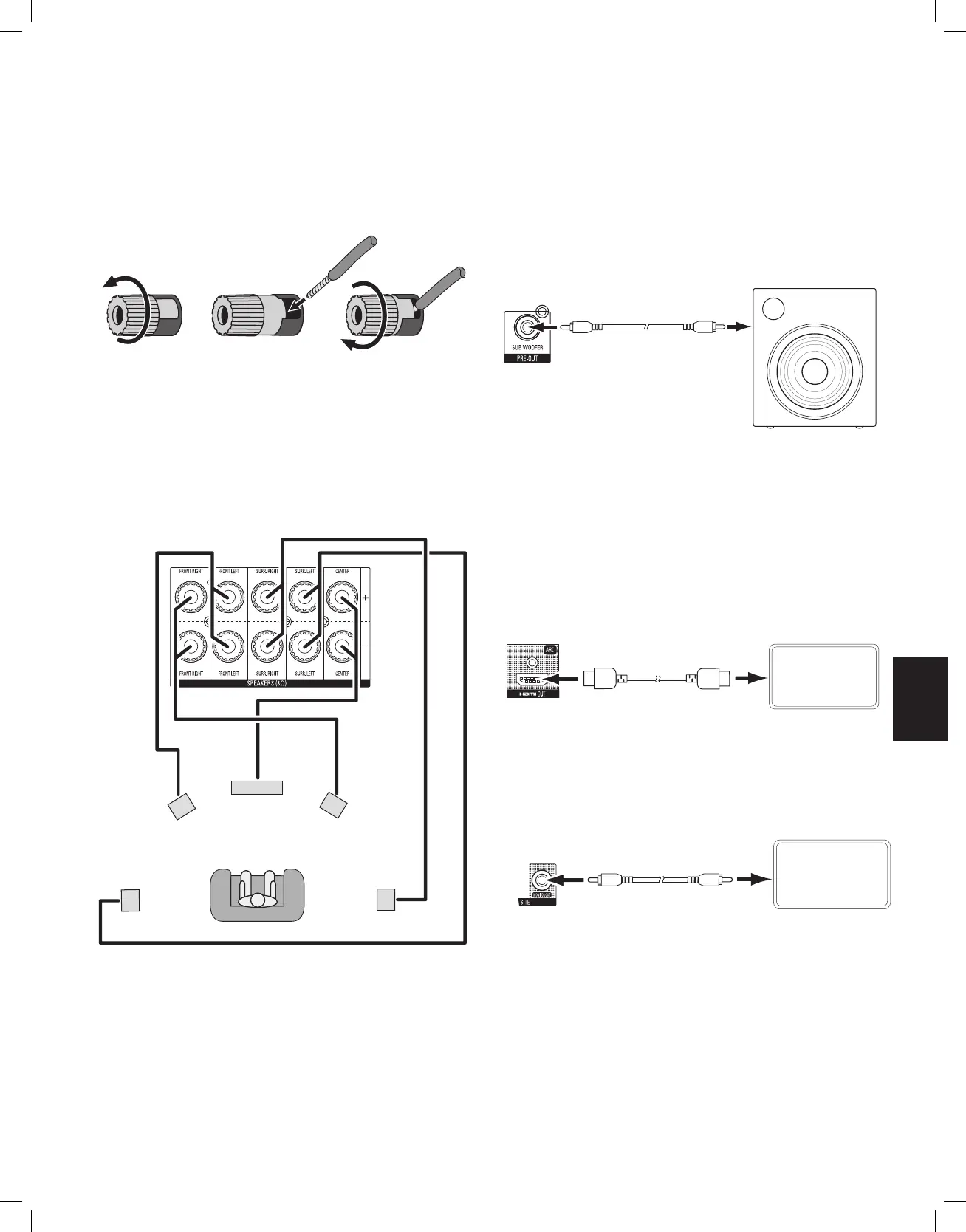

Sluit de luidsprekers aan zoals weergegeven in de illustratie.
VL
M
VR
SRSL
Uw subwoofer aansluiten
Gebruik een enkele RCA-audiokabel om de voorversterkeruitgang van de subwoofer
van de AVR aan te sluiten op uw subwoofer. Raadpleeg de bedieningshandleiding bij
uw subwoofer voor specieke informatie over het tot stand brengen van de aansluiting.
Subwoofer
met voeding
Subwoofer-
aansluiting
ontvanger
Enkele RCA-audiokabel
(niet meegeleverd)
Uw tv aansluiten
HDMI-uitgang
Als uw tv een HDMI-aansluiting heeft en u over HDMI-videoapparaten beschikt, gebruikt
u een HDMI-kabel (niet meegeleverd) om de tv aan te sluiten op de HDMI-uitgang van de
AVR. Dit levert de best mogelijke videokwaliteit op.
BELANGRIJK: Het schermmenu (OSD) van de AVR wordt uitsluitend weergegeven via
de HDMI-uitgang. Als u gebruik wilt maken van de schermmenu's van de AVR, moet
u de HDMI-uitgang van het apparaat aansluiten op uw tv zelfs als u geen HDMI-
videobronapparaten aansluit op de AVR.
HDMI-uitgang
van AVR
Tv
HDMI-kabel
(niet meegeleverd)
Composiet video-beeldschermuitgang
Als uw tv geen HDMI-aansluiting heeft of uw tv wel een HDMI-aansluiting heeft, maar er
bronapparaten zijn aangesloten met alleen composiet video-aansluitingen, gebruikt u een
composiet video-kabel (niet meegeleverd) om de composiet video-beeldschermuitgang
van de AVR aan te sluiten op de composiet video-aansluiting van uw tv.
Composiet
beeldschermuitgang
van AVR
Tv
Composiet video-kabel
(niet meegeleverd)

Harman Kardon AVR 1700 Specifications

General

Receiver type	-
Frequency range	10 - 100000 Hz
Output impedance	75 Ω
Audio output channels	- channels
Power output per channel (1KHz@8 Ohm)	100 W
Power output per channel (20-20KHz@8 Ohm)	95 W
HDMI in	6
Number of HDMI outputs	1
Ethernet LAN	No
FM band range	87.5 - 108 MHz
Supported radio bands	FM
3D	Yes
Analog signal format system	NTSC
Product color	Black
Audio decoders	Dolby Pro Logic, Dolby Pro Logic II, Dolby TrueHD, DTS-HD Master Audio
Volume control	Rotary

Weight and Dimensions

Depth	350 mm
Width	440 mm
Height	165 mm
Weight	5800 g
