Inleiding, opstelling van luidsprekers en aansluiting
AVR
2
Inleiding
Hartelijk dank dat u voor een product van Harman Kardon hebt gekozen!
Deze beknopte handleiding bevat alle informatie die u nodig hebt om uw nieuwe Harman
Kardon audio/video-ontvanger (AVR) aan te sluiten en in te stellen.
Er wordt met het oog op het behoud van onze natuurlijke bronnen bij uw AVR geen
gedrukte bedieningshandleiding geleverd. Een bedieningshandleiding met alle informatie
over het gebruik van alle functies van uw nieuwe AVR is beschikbaar op onze website. Ga
naar www.harmankardon.com en download de bedieningshandleiding van de AVR 1700,
AVR 170 en AVR 170/230C.
De ontvanger opstellen
• Plaats de AVR op een stabiele en vlakke ondergrond. Controleer of de ondergrond en
eventuele montagehardware het gewicht van de AVR kan dragen.
• Zorg voor voldoende vrije ruimte boven en onder de AVR voor ventilatie. De aanbevolen
vrije afstand bedraagt 30 cm boven het toestel, 10 cm achter het toestel en 20 cm aan
beide kanten van het toestel.
• Als u de AVR in een kast of andere afgesloten ruimte installeert, moet u zorgen voor
lucht voor koeling binnen de kast. Soms kan zelfs een ventilator nodig zijn.
• Zorg ervoor dat de ventilatieopeningen aan de bovenkant van de AVR niet worden
geblokkeerd en plaats geen voorwerpen direct boven de ventilatieopeningen.
• Plaats de AVR niet direct op een oppervlak dat van tapijt is voorzien.
• Plaats de AVR niet op vochtige of natte locaties, op extreem warme of koude plekken,
in de buurt van verwarmingstoestellen of ventilatoren, of in direct zonlicht.
Aansluitingen
VOORZICHTIG: Controleer, voordat u aansluitingen met de AVR tot stand brengt, of
het netsnoer van de AVR is losgekoppeld van de ontvanger en van het stopcontact.
Als u aansluitingen tot stand brengt terwijl de AVR op het stopcontact is aangesloten
en is ingeschakeld, kan dat leiden tot beschadiging van uw luidsprekers.
Uw luidspekers opstellen
Bepaal de locaties voor de luidsprekers van uw systeem op basis van de aanwijzingen
van de fabrikant en de indeling van uw luisterruimte. Gebruik de onderstaande illustraties
als richtlijn voor 5.1-kanaals systemen.
Tv
M
SUB
VRVL
SL SR

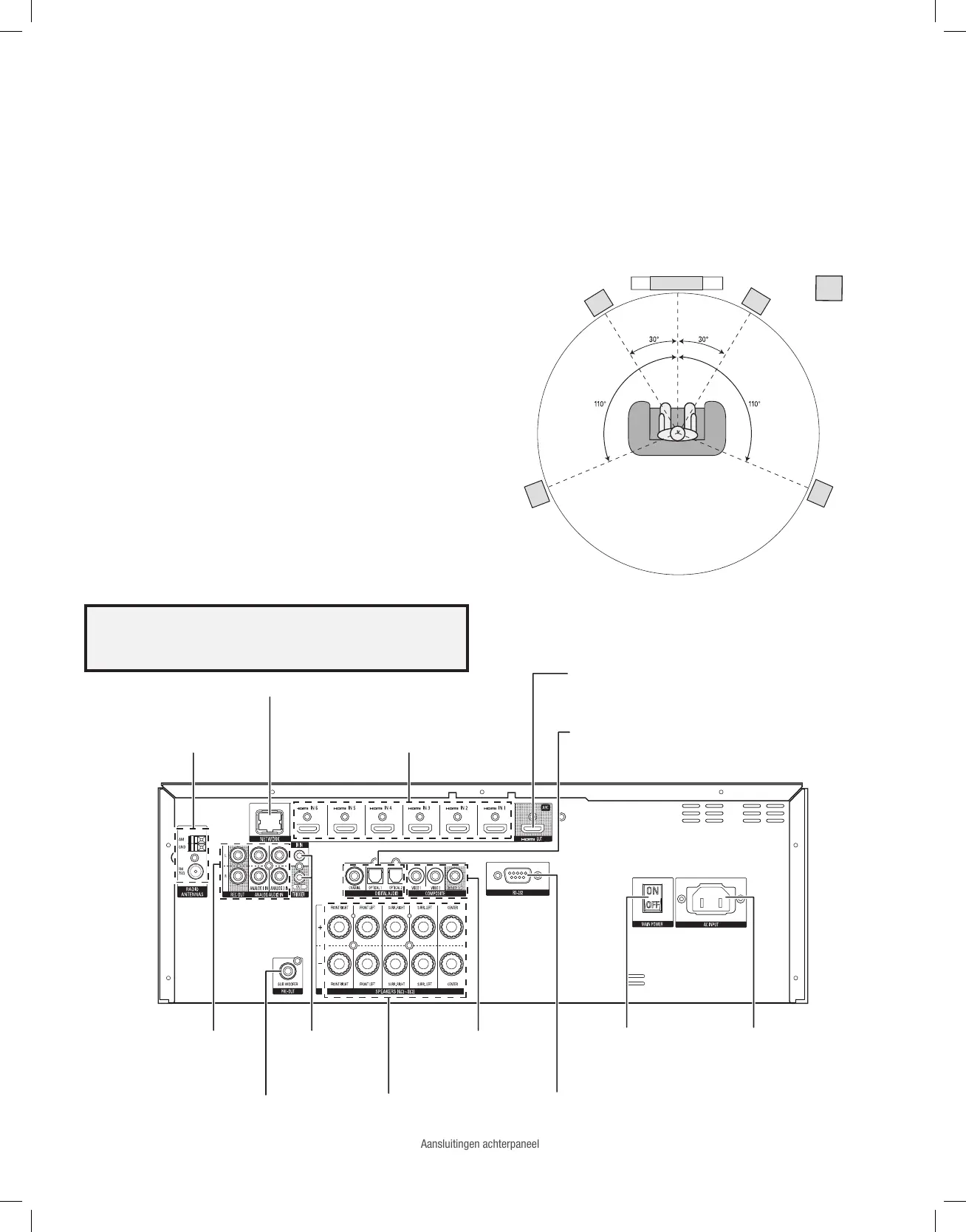

Plaatsing van luidsprekers voor 5.1-kanaals systemen
Voor meer gedetailleerde informatie over de opstelling van uw luidsprekers, downloadt
u de volledige bedieningshandleiding van de AVR 1700, AVR 170 en AVR 170/230C van
www.harmankardon.com.
Aansluitingen achterpaneel
Radioantenne-
aansluitingen
Netwerkaansluiting
HDMI-
ingangen
Digitale audio-
ingangen
HDMI-
uitgang
Analoge audio-
ingangen/
-uitgangen
Composiet
video-
aansluitingen
AC-
ingang
Hoofd-
schakelaar
IR-ingang
12V activerings-
aansluitingen
Subwoofer-
aansluiting
Luidspreker-
aansluitingen
RS-232-
aansluiting
