Aansluitingen
AVR
Analoge audioapparaten
Gebruik de analoge audioaansluitingen van de AVR voor bronapparaten die geen HDMI-
of digitale audioaansluitingen hebben.

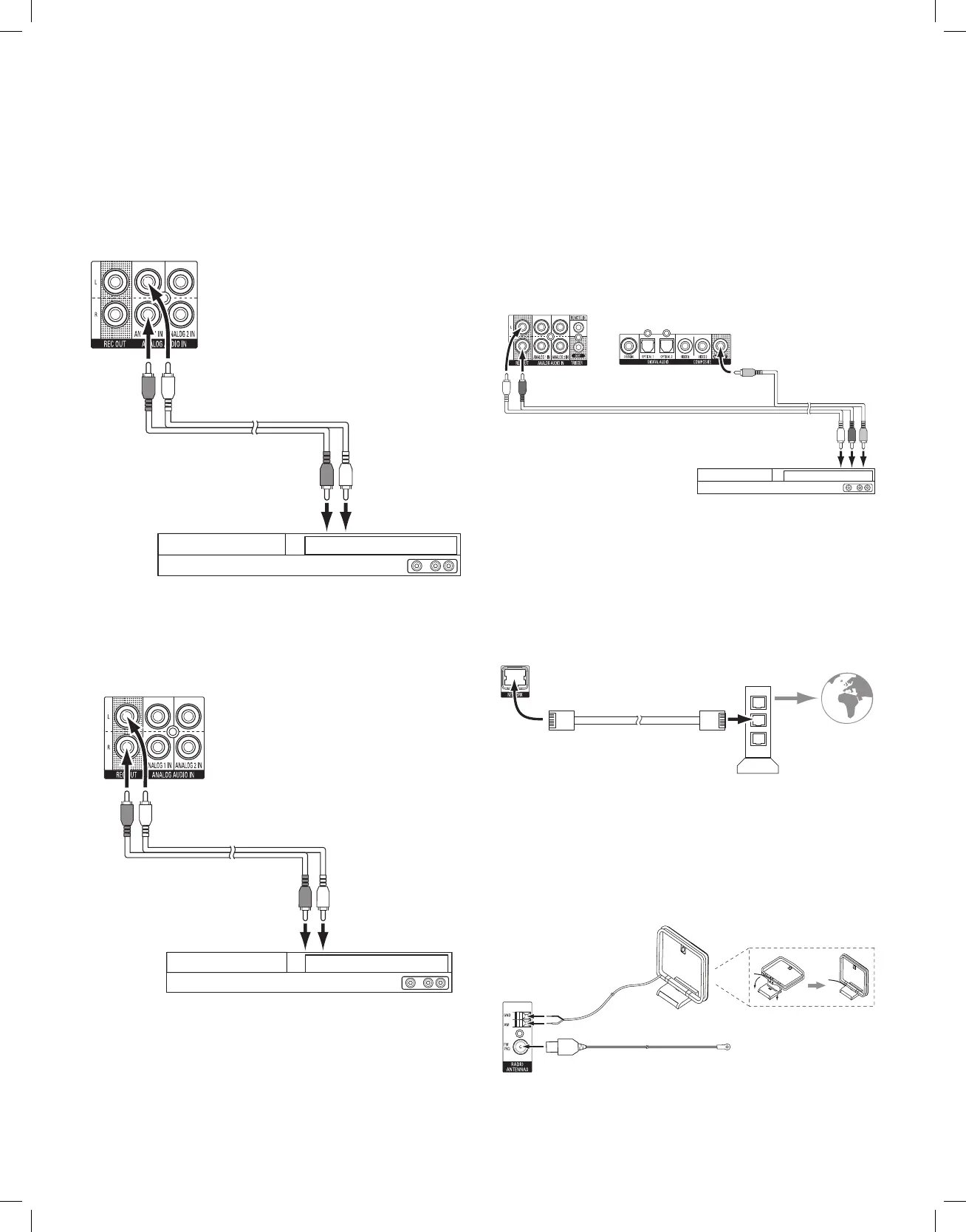

Analoge audio-
aansluitingen van AVR
Naar stereo analoge
audio-uitgang
Stereo audiokabel
(niet meegeleverd)
Analoog bronapparaat
Audiorecorders
Sluit de ingangen van een analoge audiorecorder aan op de analoge audioaansluitingen
Rec Out van de AVR. U kunt alle analoge audio-ingangssignalen opnemen.
Stereo audiokabel
(niet meegeleverd)
Naar stereo analoge
opname-uitgangen
Analoog opnameapparaat
Aansluitingen voor analoge
audiorecorder van AVR
Videorecorders
Sluit de video-ingang van een analoge videorecorder aan op de composiet video-
beeldschermuitgang van de AVR. U kunt alle composiet video-signalen opnemen. Als
u de audio en video van het bronapparaat wilt opnemen, sluit u de analoge Rec Out-
aansluitingen van de AVR aan op de analoge audio-ingangen van de videorecorder.
OPMERKING: Als u de composiet video-beeldschermuitgang van de AVR op uw tv hebt
aangesloten, kunt u geen videorecorder aansluiten op de AVR voor opnamen.
Aansluitingen voor analoge
audiorecorder van AVR
Aansluitingen voor analoge
videorecorder van AVR
Analoge audio/videokabel (niet meegeleverd)
Naar analoge audio/video-opname-ingangen
Analoog video-opnameapparaat
Uw thuisnetwerk aansluiten
Gebruik een Cat. 5- of Cat. 5E-kabel (niet meegeleverd) om de netwerkaansluiting van de AVR
te verbinden met uw thuisnetwerk, zodat u kunt genieten van internetradio en inhoud van
apparaten die DLNA
®
ondersteunen en zijn verbonden met het netwerk.
Netwerk-
modem
Netwerk-
aansluiting
van AVR
Cat. 5/5E-kabel
(niet meegeleverd)
Naar thuis-
netwerk
en internet
De radioantennes aansluiten
• Sluit de meegeleverde FM-antenne aan op de 75Ω FM-antenneaansluiting van de
AVR. Schuif de FM-antenne zo ver mogelijk uit om een zo goed mogelijke ontvangst
te krijgen.
• Verbuig en vouw de basis van de meegeleverde AM-antenne zoals weergegeven en
sluit de antennedraden aan op de AM- en Gnd-aansluitingen van de AVR. Draai de
antenne zo nodig voor een optimale ontvangstkwaliteit.
AM-antenne
(meegeleverd)
Basis verbuigen en vouwen
Antenne-
aansluitingen
van AVR
FM-antenne (meegeleverd)
OPMERKING: Voor aansluiting van RS-232-, externe IR- en activeringsapparatuur downloadt u
de bedieningshandleiding van de AVR 1700, AVR 170, AVR 170/230C van www.harmankardon.
com.
