Harman Kardon AVR 1700 Quick Setup Guide

Raccordements
AVR
4
Connecteur(s) d’entrée
de l’AVR affecté(s)
Connecteur d’entrée
par défaut de l’AVR
Périphérique
connecté
Bouton
de sélection
de source
Cable/Sat
Vidéo Audio
Disc
TV
Server
Aux
Game
STB
Network NETWORK
ANALOG AUDIO 2
Réseau domestique
Audio
_ _ _ _
HDMI ARC
HDMI 1
HDMI 2
HDMI 5
HDMI 3
HDMI 6
COMP. VID. 1/AUX AUDIO
_ _ _ _
Connecteurs d’entrée et boutons source affectés

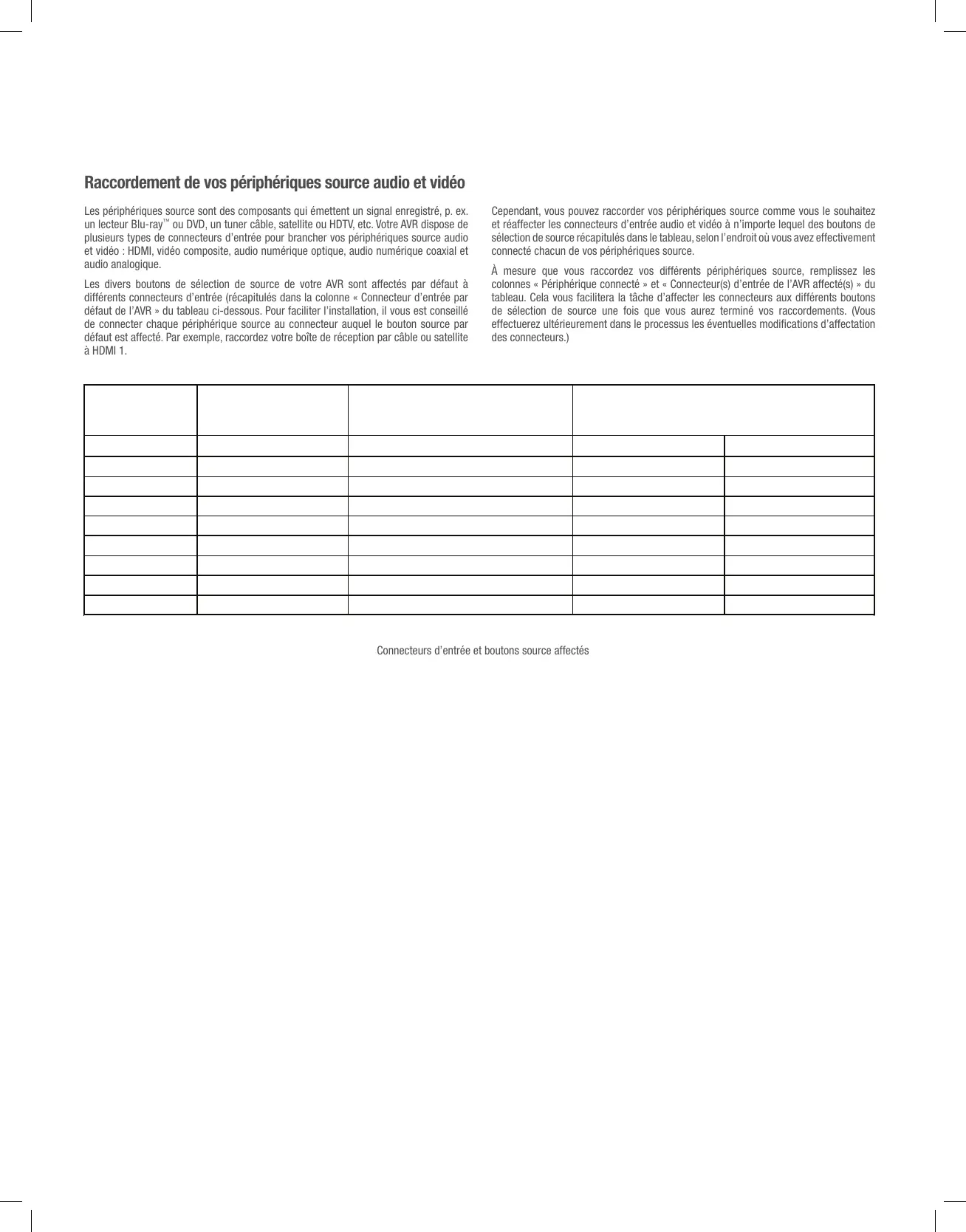

Raccordement de vos périphériques source audio et vidéo
Les périphériques source sont des composants qui émettent un signal enregistré, p. ex.
un lecteur Blu-ray
™
ou DVD, un tuner câble, satellite ou HDTV, etc. Votre AVR dispose de
plusieurs types de connecteurs d’entrée pour brancher vos périphériques source audio
et vidéo : HDMI, vidéo composite, audio numérique optique, audio numérique coaxial et
audio analogique.
Les divers boutons de sélection de source de votre AVR sont affectés par défaut à
différents connecteurs d’entrée (récapitulés dans la colonne « Connecteur d’entrée par
défaut de l’AVR » du tableau ci-dessous. Pour faciliter l’installation, il vous est conseillé
de connecter chaque périphérique source au connecteur auquel le bouton source par
défaut est affecté. Par exemple, raccordez votre boîte de réception par câble ou satellite
à HDMI 1.
Cependant, vous pouvez raccorder vos périphériques source comme vous le souhaitez
et réaffecter les connecteurs d’entrée audio et vidéo à n’importe lequel des boutons de
sélection de source récapitulés dans le tableau, selon l’endroit où vous avez effectivement
connecté chacun de vos périphériques source.
À mesure que vous raccordez vos différents périphériques source, remplissez les
colonnes « Périphérique connecté » et « Connecteur(s) d’entrée de l’AVR affecté(s) » du
tableau. Cela vous facilitera la tâche d’affecter les connecteurs aux différents boutons
de sélection de source une fois que vous aurez terminé vos raccordements. (Vous
effectuerez ultérieurement dans le processus les éventuelles modifications d’affectation
des connecteurs.)

Harman Kardon AVR 1700 Specifications

General

Receiver type	-
Frequency range	10 - 100000 Hz
Output impedance	75 Ω
Audio output channels	- channels
Power output per channel (1KHz@8 Ohm)	100 W
Power output per channel (20-20KHz@8 Ohm)	95 W
HDMI in	6
Number of HDMI outputs	1
Ethernet LAN	No
FM band range	87.5 - 108 MHz
Supported radio bands	FM
3D	Yes
Analog signal format system	NTSC
Product color	Black
Audio decoders	Dolby Pro Logic, Dolby Pro Logic II, Dolby TrueHD, DTS-HD Master Audio
Volume control	Rotary

Weight and Dimensions

Depth	350 mm
Width	440 mm
Height	165 mm
Weight	5800 g
