Introdução
Obrigado por escolher um produto Harman Kardon!
Este manual de consulta rápida contém todas as informações necessárias para conectar
e congurar o seu novo receptor de áudio/vídeo (AVR) Harman Kardon.
Para conservar os nossos recursos naturais, o seu AVR não inclui um manual do
proprietário impresso. O manual do proprietário contendo informações completas sobre
a operação de todos os recursos do seu novo AVR está disponível no nosso site. Navegue
até www.harmankardon.com e baixe o Manual do proprietário do AVR 1700, AVR 170,
AVR 170/230C.
Disposição do receptor
• Coloque o AVR em uma superfície rme e nivelada. Certique-se de que a superfície e
quaisquer componentes de montagem possam suportar o peso do AVR.
• Forneça um espaço adequado acima e abaixo do AVR, para ventilação. Os espaços
recomendados estão 30 cm acima da unidade, 10 cm atrás e 20 cm de cada lado.
• Se o AVR for instalado em um armário ou outra área fechada, aplique ar refrigerado
dentro do armário. Sob algumas circunstâncias, um ventilador poderá ser necessário.
• Não obstrua as aberturas de ventilação no topo do AVR e nem coloque objetos
diretamente sobre elas.
• Não coloque o AVR diretamente sobre uma superfície acarpetada.
• Não coloque o AVR em locais úmidos, extremamente quentes ou frios, próximo a
aquecedores ou condutos de ar ou sob a luz solar direta.
Conexões
ATENÇÃO: Antes de fazer qualquer conexão ao AVR, verique se o cabo de CA do
AVR está desconectado do AVR e da tomada de CA. Fazer as conexões com o AVR
conectado e ligado pode danicar os alto-falantes.
Posicione os alto-falantes
Determine a localização dos alto-falantes do sistema de acordo com as instruções do
fabricante e o layout da sala de audição. Use as ilustrações abaixo como guia para os
sistemas de 5.1 canais.
TV
C
SUB
FRFL
SL SR

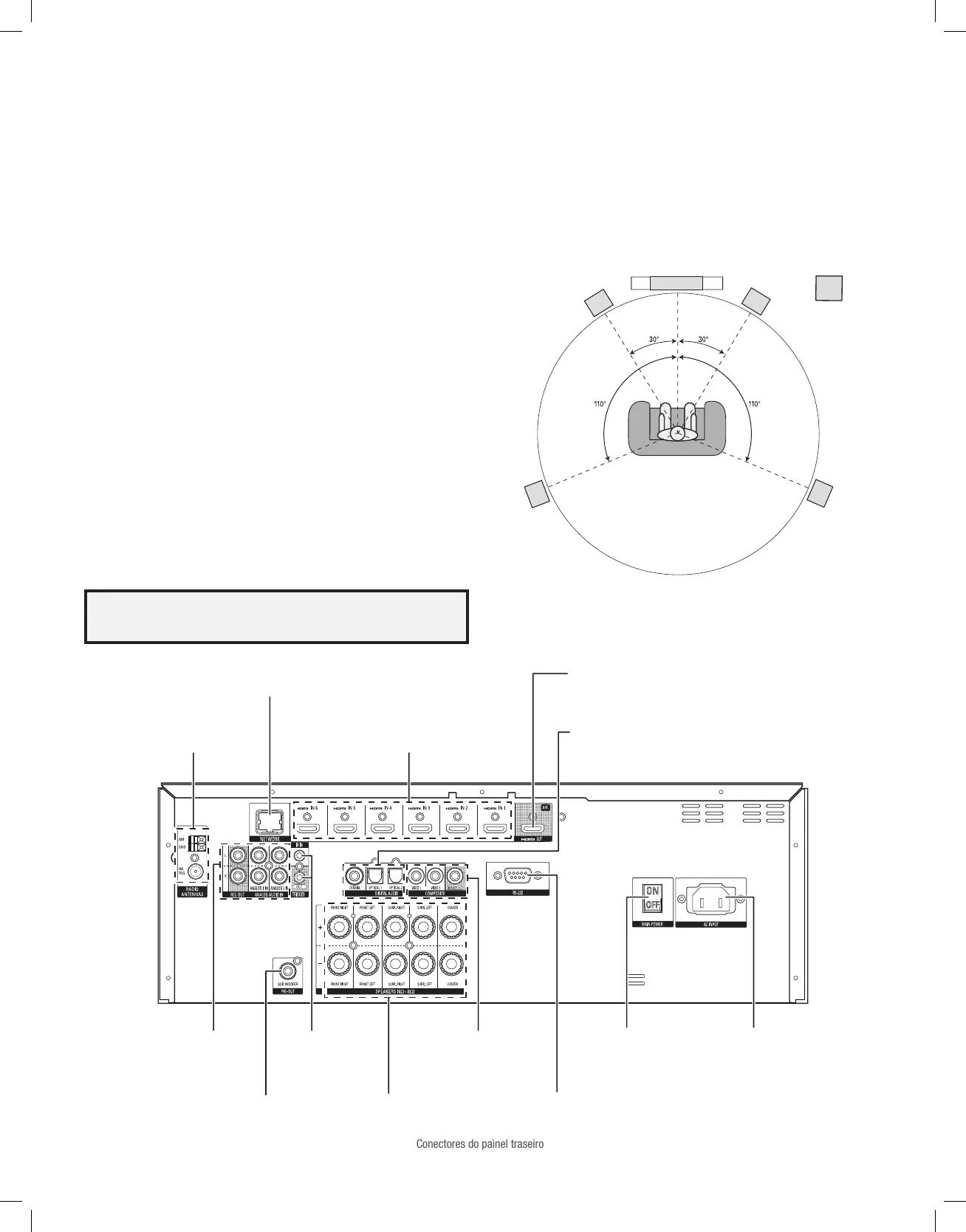

Posicionamento do alto-falante para sistemas de 5.1 canais
Para obter informações mais detalhadas sobre o posicionamento do alto-falante,
baixe o Manual do Proprietário completo do AVR 1700, AVR 170, AVR 170/230C em
www.harmankardon.com.
Conectores do painel traseiro
Conectores de antena
de rádio
Conector de rede
Conectores de
entrada HDMI
Conectores de entrada
de áudio digital
Conector de saída HDMI
Conectores de
entrada/saída de
áudio analógico
Conectores de
vídeo composto
Conector de entrada
de CA
Interruptor de
alimentação principal
Conectores de
entrada de IR
Acionador de 12V
Conector do
subwoofer
Conectores de
alto-falantes
Conector
RS-232
