Harman Kardon AVR 1700 Quick Setup Guide

Introduzione, posizionamento e collegamento del diffusore
AVR
2
Introduzione
Grazie per aver scelto un prodotto Harman Kardon!
La guida introduttiva contiene tutte le informazioni necessarie per collegare e impostare
il nuovo ricevitore audio/video (AVR) Harman Kardon
Per conservare le risorse naturali, l'AVR non contiene un manuale dell'utente cartaceo.
Il manuale dell'utente contenente le informazioni complete sull'utilizzo di tutte le
caratteristiche dell'AVR è disponibile sul nostro sito web. Per scaricare il manuale
dell'utente AVR 1700, AVR 170, AVR 170/230C andare su www.harmankardon.com.
Posizionare il ricevitore
• Posizionare l'AVR su una supercie stabile e piana. Assicurarsi che la supercie e
qualunque attrezzo di montaggio possa sopportare il peso dell'AVR.
• Fornire spazio sufciente sopra e sotto l'AVR per la ventilazione. Si raccomanda di
lasciare una distanza di 30 cm sopra l'unità, 10 cm dietro e 20 cm su ciascun lato.
• Se si installa l'AVR in un mobile o in un'altra area chiusa, fornire ventilazione all'interno
del mobile. In alcune condizioni, può essere necessario l’impiego di un ventilatore.
• Non ostruire gli slot di ventilazione sulla parte superiore dell'AVR né appoggiare oggetti
direttamente sopra di essi.
• Non posizionare l'AVR su un tappeto.
• Non posizionare l'AVR in luoghi umidi, in luoghi molto caldi o molto freddi, in aree vicine
ai caloriferi o alle griglie di riscaldamento o alla luce diretta del sole.
Collegamenti
ATTENZIONE: prima di effettuare qualsiasi connessione all'AVR, assicurarsi che il
cavo CA dell'AVR sia staccato dal ricevitore e dalla presa CA. Effettuare collegamenti
con l'AVR connesso e acceso potrebbe danneggiare i diffusori.

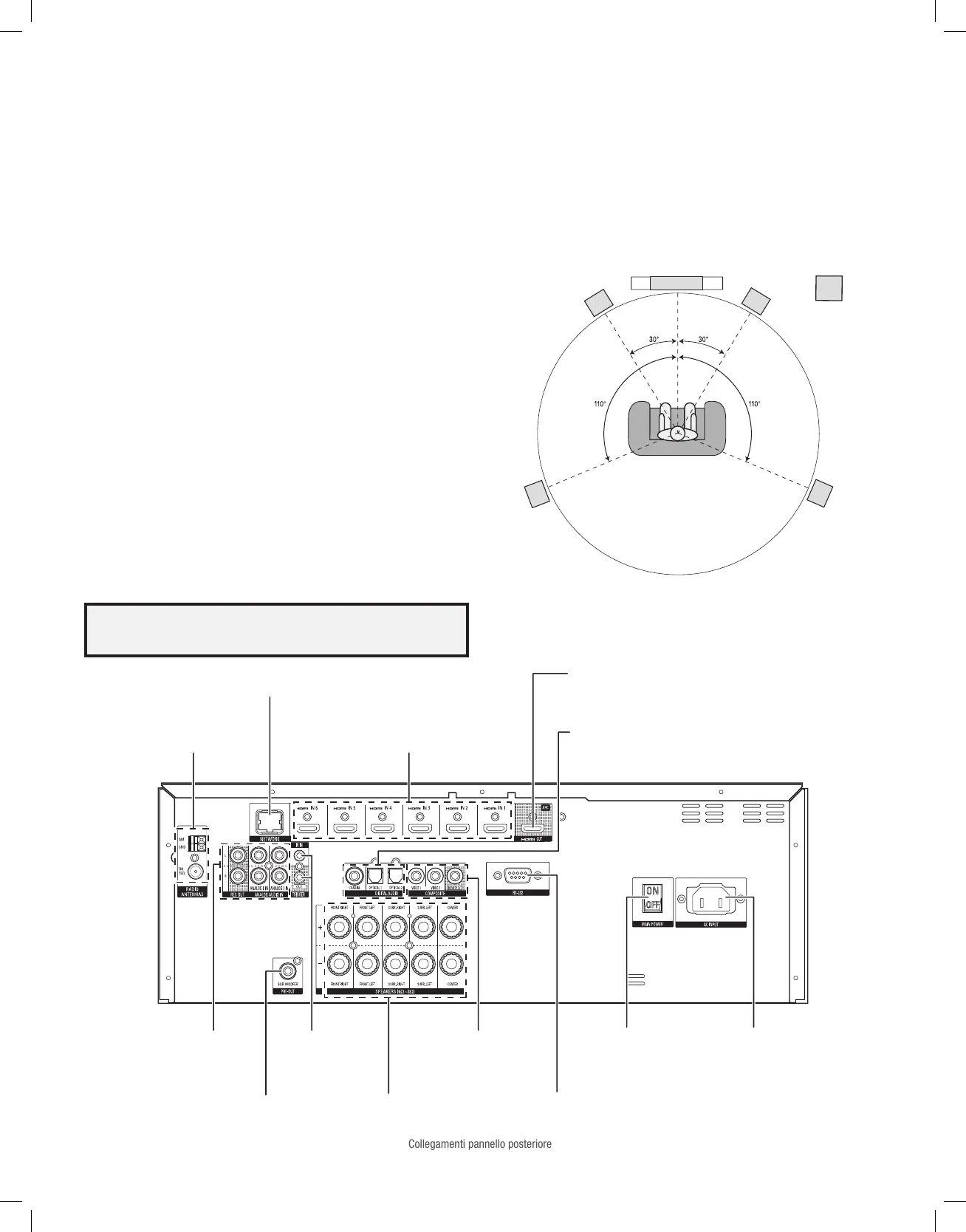

Posizionare i diffusori
Determinare la posizione per i diffusori del sistema secondo le indicazioni del costruttore
e la congurazione della stanza di ascolto. Utilizzare le illustrazioni qui sotto come guida
per i sistemi a 5.1 canali.
TV
C
SUB
FRFL
SL SR
Posizionamento del diffusore per sistemi a 5.1 canali
Per maggiori informazioni sul posizionamento dei diffusori, scaricare il manuale
dell'utente completo AVR 1700, AVR 170, AVR 170/230C da www.harmankardon.com.
Collegamenti pannello posteriore
Connettore
antenna radio
Spinotto
di rete
Connettori
di ingresso HDMI
Connettori di ingresso
audio digitali
Connettore di uscita
HDMI
Connettori di
ingresso/uscita
audio analogici
Connettori video
composito
Connettore
di ingresso CA
Interruttore alimentazione
principale
IR In
Connettori
Trigger 12V
Connettore
subwoofer
Connettore
dei diffusori
Connettore
RS-232

Harman Kardon AVR 1700 Specifications

General

Receiver type	-
Frequency range	10 - 100000 Hz
Output impedance	75 Ω
Audio output channels	- channels
Power output per channel (1KHz@8 Ohm)	100 W
Power output per channel (20-20KHz@8 Ohm)	95 W
HDMI in	6
Number of HDMI outputs	1
Ethernet LAN	No
FM band range	87.5 - 108 MHz
Supported radio bands	FM
3D	Yes
Analog signal format system	NTSC
Product color	Black
Audio decoders	Dolby Pro Logic, Dolby Pro Logic II, Dolby TrueHD, DTS-HD Master Audio
Volume control	Rotary

Weight and Dimensions

Depth	350 mm
Width	440 mm
Height	165 mm
Weight	5800 g
