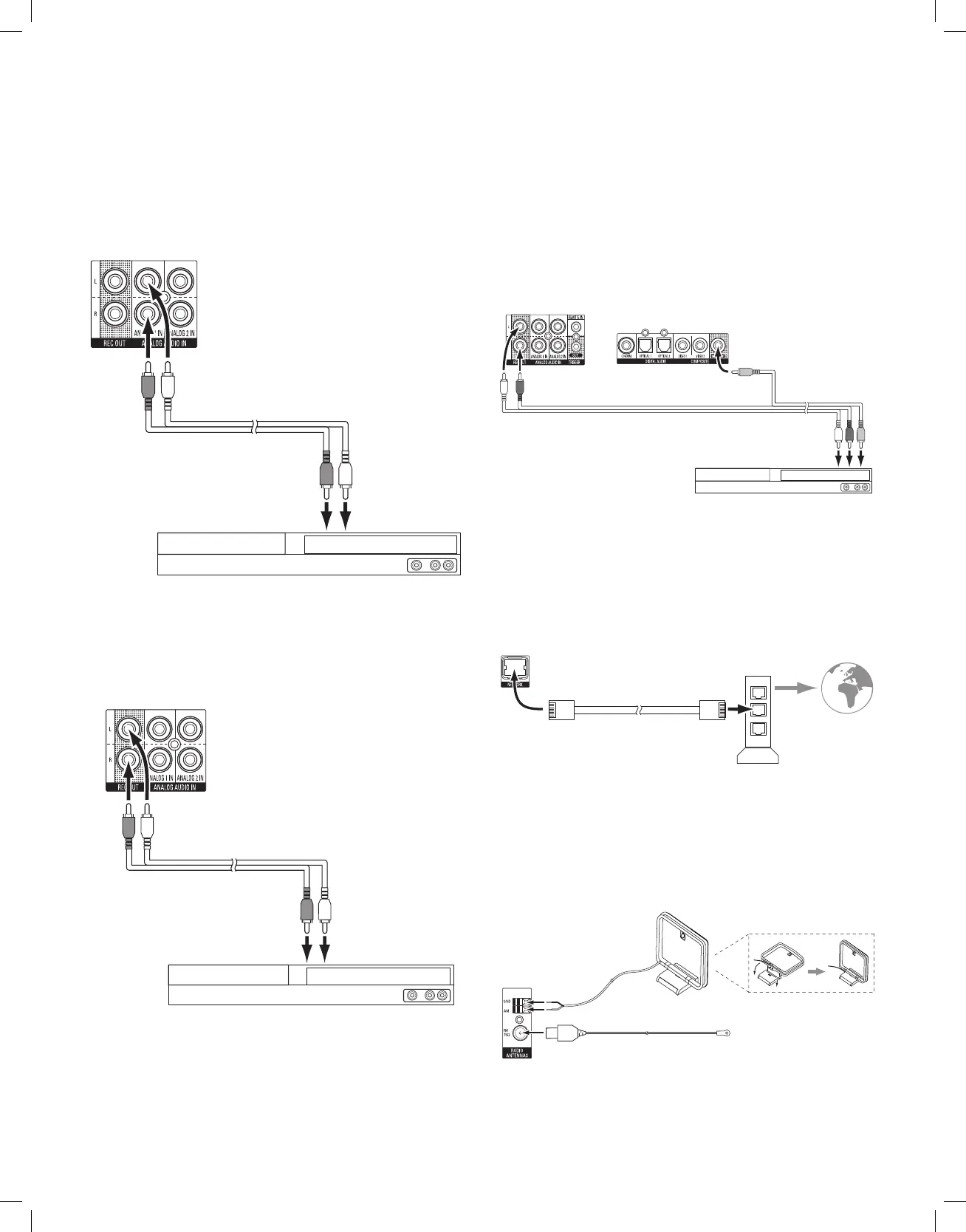

Разъемы
AVR
Аналоговые аудиоустройства
Используйте разъемы аналогового аудиовхода AVR для источников, в которых
отсутствуют разъемы HDMI или цифровых аудиовыходов.
Разъемы аналогового
аудиосигнала AVR
К стереофоническому
аналоговому
аудиовыходу
Стереофонический аудиокабель
(не входит в комплект)
Аналоговый источник
Аудиомагнитофоны
Подключайте входы аналогового аудиомагнитофона к разъемам аналогового
аудиовыхода Rec Out AVR. Вы можете записывать любой входящий аналоговый
аудиосигнал.
Стереофонический аудиокабель
(не входит в комплект)
К стереофоническим
аналоговым выходам
записи
Устройство записи аналогового сигнала
Разъемы аналогового
аудиомагнитофона AVR
Видеомагнитофоны
Подключите разъем видеовхода аналогового устройства видеозаписи к композитному
разъему Monitor Out AVR. Вы можете записывать любой композитный видеосигнал.
Чтобы записать аудио- и видеосигнал из источника, подключите разъемы Analog Rec
Out AVR к входным разъемам аналогового устройства видеозаписи. ПРИМЕЧАНИЕ.
Если вы подключили композитный видеоразъем Monitor Out AVR к телевизору, вы не
можете подключить видеомагнитофон к AVR для записи.
Разъемы аналогового
аудиомагнитофона AVR
Разъемы аналогового
видеомагнитофона AVR
Кабель аналогового аудио-/видеосигнала (не входит в комплект)
К аналоговым аудиовходам/входам видеозаписи
Устройство записи аналогового видеосигнала
Подключение домашней сети
Используйте кабель категории Cat. 5 или Cat. 5E (не входит в комплект), чтобы подключить
разъем сети AVR к домашней сети, чтобы наслаждаться Интернет-радио и контентом из
DLNA
®
-совместимых устройств, подключенных к сети.
Сетевой
модем
Разъем
сети AVR
Кабель категории Cat. 5/5E
(не входит в комплект)
К домашней
сети и
Интернету
Подключение радиоантенн
• Подключите FM-антенну из комплекта к разъему антенны AVR FM 75Ω. Для оптимального
приема сигнала оттяните FM-антенну максимально далеко.
• Согните и сложите основание AM-антенны из комплекта, как показано на рисунке, и
подключите провода антенны к разъемам AM и Gnd AVR. При необходимости покрутите
антенной, чтобы максимизировать качество приема.
AM-антенна
(входит в комплект)
Основа для сгибания и
складывания
Разъемы
антенны
AVR
FM-антенна (входит в комплект)
ПРИМЕЧАНИЕ. Чтобы подключить RS-232, удаленный IR и оборудование триггера,
загрузите Руководство пользователя AVR 1700, AVR 170, AVR 170/230C на веб-
сайте www.harmankardon.com.
6
