Harman Kardon AVR 1700 Quick Setup Guide

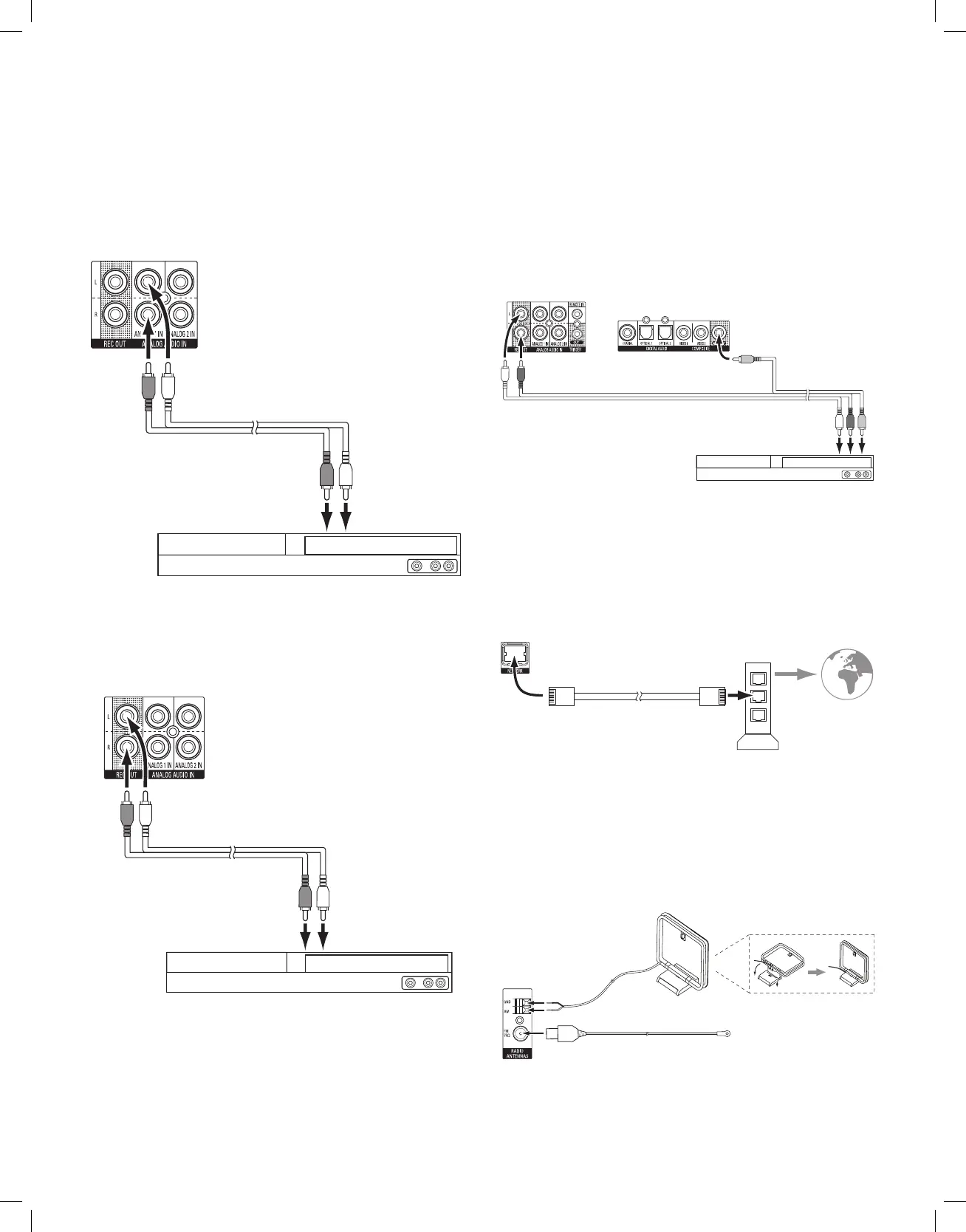

Anslutningar
AVR
Analoga ljudenheter
Använd ljud-videomottagarens analoga ljudutgångar för källenheter som saknar HDMI-
utgång eller digitala ljudutgångar.
Ljud-/videomottagarens
analoga ljudutgångar
Till analog
stereoljudutgång
Stereoljudkabel
(medföljer ej)
Analog källenhet
Ljudinspelare
Anslut ljudinspelarens analoga ingångar till ljud-/videomottagarens analoga Rec-Out-
utgångar. Du kan spela in alla analoga ljudsignaler.
Stereoljudkabel
(medföljer ej)
Till analoga
stereoinspelningsutgångar
Analog inspelningsenhet
Ljud-/videomottagarens
inspelningsutgångar
Videoinspelare
Anslut videoinspelarens analoga ingångar till ljud-/videomottagarens kompositvideoutgångar.
Du kan spela in alla kompositvideosignaler. För att spela in ljud och bild från källenheten
ansluter du ljud-/videomottagarens analoga Rec Out-utgångar till videospelarens analoga
ljudingångar. OBS! Om du har anslutit ljud-/videomottagarens kompositvideoutgång till tv:n
kan du inte ansluta en videobandspelare till ljud-/videomottagaren för inspelning.
Ljud-/videomottagerns
ljudutgångar för inspelning
Ljud-/videomottagerns
videoutgångar för inspelning
Kabel för analoga ljud-/videoutgångar (medföljer ej)
Till analoga ljud-/videoinspelningsingångar
Analog videoinspelningsenhet
Ansluta hemnätverk
Använd en Cat. 5- eller Cat. 5E-kabel (medföljer ej) för att ansluta ljud-/videomottagarens
hemnätverksutgång till hemnätverket så att du kan njuta av internetradio och innehåll från
DLNA
®
-kompatibla enheter som är anslutna till nätverket.
Nätverks-
modem
Ljud-/videomottagarens
nätverksuttag
Cat. 5/5E-kabel
(medföljer ej)
Till
hemnätverket
och Internet
Anslut radioantennerna
• Anslut den medföljande FM-antennen till ljud-/videomottagarens antennutgång FM
75Ω. För att få bästa mottagning ska FM-antennen placeras så långt ifrån ljud-/
videomottagaren som möjligt.
• Böj och fäll upp basen till den medföljande AM-antennen enligt illustrationen och anslut
antennkablarna till ljud-/videomottagarens AM- och jordningsuttag (GND). Rotera
antennen om det behövs för att förhöja mottagningens kvalitet.
AM-antenn
(medföljer)
Böj- och hopfällbar bas
Ljud-/
videomottagarens
antennutgångar
FM-antenn (medföljer)
OBS! Information om hur du ansluter RS-232, IR-fjärrkontroll och triggerutrustning nns i den
kompletta bruksanvisningen för AVR 1700, AVR 170, AVR 170/230C som kan hämtas från från
www.harmankardon.com.
