Tilslutninger
3
AVR
Tilslutning af højtalere
Hvordan man bruger AVR-højtalerudgangene:
1. Skru hætten løs 2. Isæt asoleret ledningsende 3. Skru hætten fast
Slut altid den farvede (+)-udgang på AVR-enheden til (+)-indgangen på højtaleren
(normalt rød), og den sorte (–)-udgang på AVR-enheden til (–)-indgangen på højtaleren
(normalt sort).
VIGTIGT: Sikr dig, at blottede (+)- og (–)-ledninger ikke rører hinanden eller ved den
anden udgang. Ledninger, der rører hinanden, kan forårsage en kortslutning, som kan
beskadige din AVR-enhed.

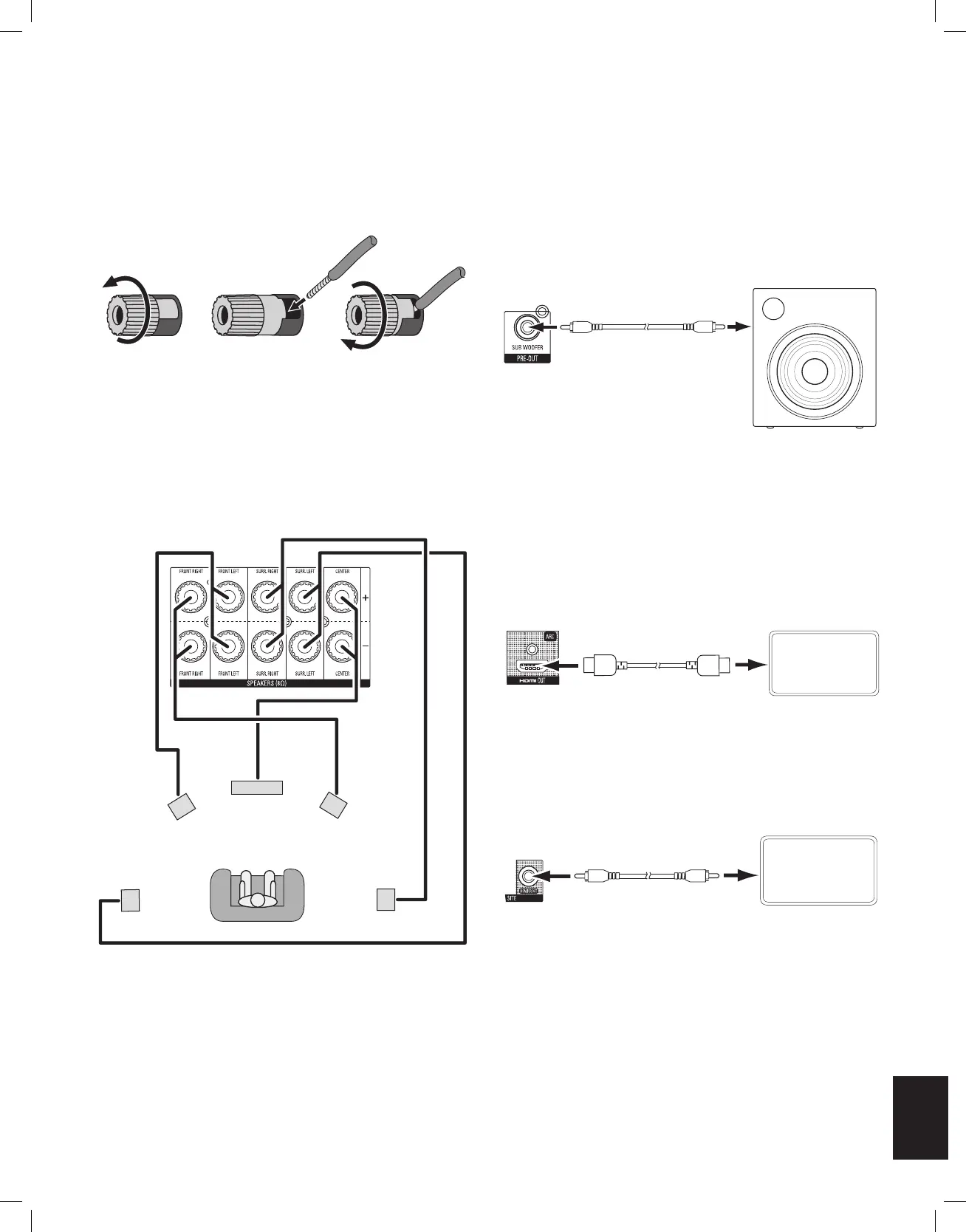

Tilslut dine højtalere som vist på billedet.
FL
C
FR
SRSL
Tilslutning af subwoofer
Anvend et enkelt RCA-audiokabel til at tilslutte AVR-enhedens subwoofer pre-out-
udgang til din subwoofer. Se din subwoofers brugermanual for specik information om
at tilslutte den.
Subwoofer
med høj effekt
Modtager
Subwoofer
Stik
Enkel-RCA Audio-kabel
(medfølger ikke)
Tilslutning af tv
HDMI Out-stik
Hvis dit tv har en HDMI-udgang, og du har enheder med HDMI-kilder, skal du bruge et
HDMI-kabel (medfølger ikke) til at tilslutte dit tv til AVR-enhedens HDMI Out-stik. Dette vil
give den bedste mulige billedkvalitet.
VIGTIGT: AVR-enhedens skærm-menu (OSD) kommer kun til syne gennem HDMI Out-
stikket. Hvis du ønsker at bruge AVR-enhedens OSD-menuer, skal du slutte dens HDMI
Out-stik til dit tv, selv hvis du ikke tilslutter nogle HDMI-videokilder til AVR-enheden.
AVR HDMI
Out-stik
Tv
HDMI-kabel
(medfølger ikke)
Composite Video Monitor Out-stik
Hvis dit tv ikke har et HDMI-stik, eller hvis dit tv har et HDMI-stik, men du tilslutter kilder,
der kun har composite video-stik, skal du bruge et composite video-kabel (medfølger
ikke) for at tilslutte AVR-enhedens Composite Monitor Out-stik til dit tv's composite
video-stik.
AVR-
Composite
Monitor Out
Stik
Tv
Composite Video-kabel
(medfølger ikke)
