Harman Kardon AVR 1700 Quick Setup Guide

Tilslutninger
AVR

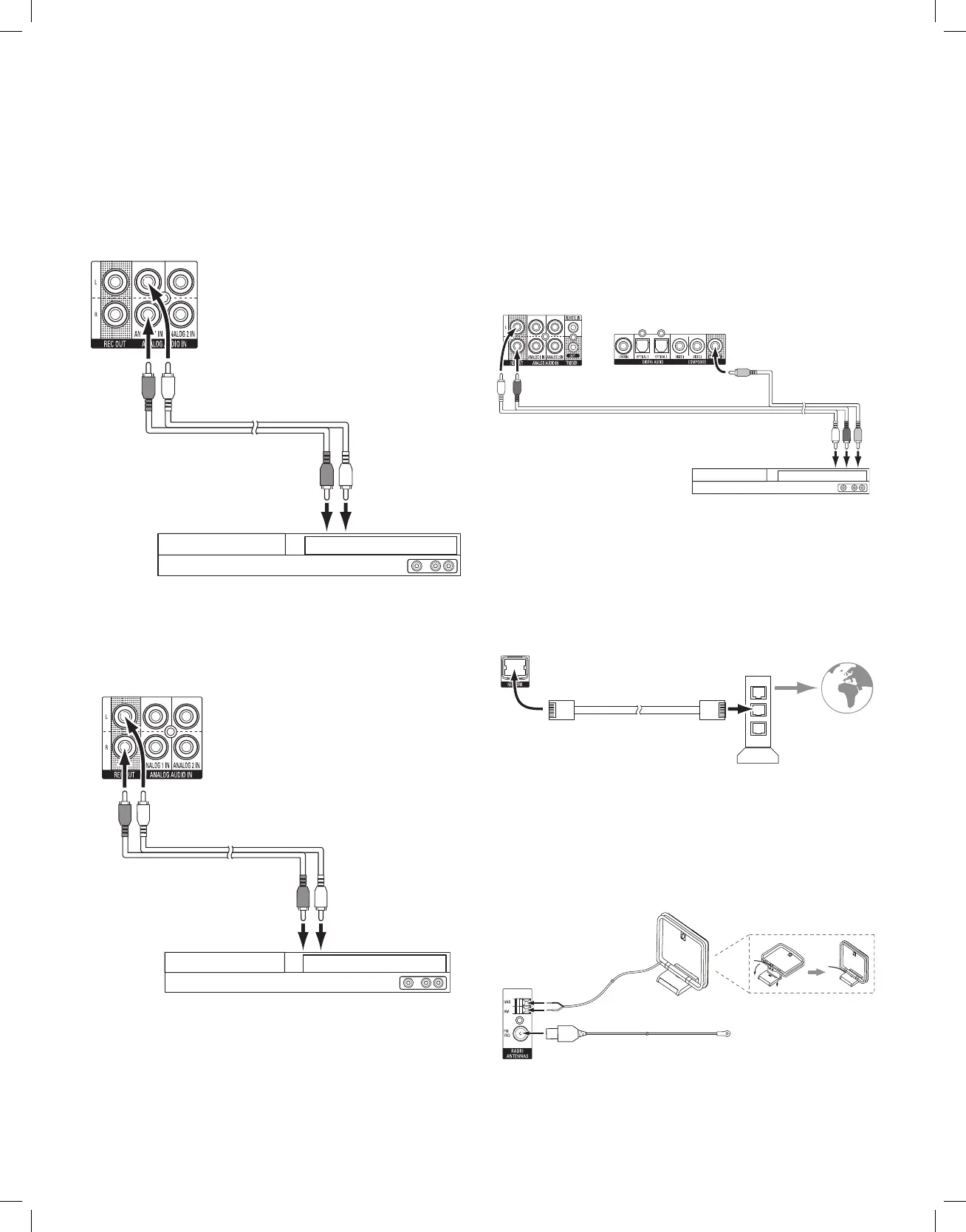

Analoge audioenheder
Brug AVR-enhedens analoge audio-stik til kildeenheder, der ikke har HDMI eller digitale
audio-stik.
AVR Analog
Audio-indgang
Til analogt stereo
Audio-udgang
Stereo-audiokabel
(medfølger ikke)
Analog kildeenhed
Audio-optagere
Tilslut analoge audio-optageres indgange til AVR-enhedens analoge audio Rec Out-stik.
Du kan optage ethvert analogt audio-indgangssignal.
Stereo-audiokabel
(medfølger ikke)
Til analogt stereo
optagelsesudgange
Analog optagelsesenhed
AVR Analog Audio
Optager-stik
Videooptagere
Tilslut analoge videooptageres video-indgange til AVR-enhedens Composite Monitor
Out-stik. Du kan optage ethvert composite video-signal. For at optage lyd og billede
fra kildeenheden, skal du tilslutte AVR-enhedens Analog Rec Out-stik til den analoge
videooptagers audio-indgange. BEMÆRK: Hvis du har sluttet AVR-enhedens Composite
Monitor Out-videostik til dit tv, kan du ikke forbinde en VCR til din AVR-enhed for
optagelse.
AVR Analog Audio
Optager-stik
AVR Analog Video
Optager-stik
Analogt audio/video-kabel (medfølger ikke)
Til analoge audio/video-optagelsesindgange
Analog videooptagelsesenhed
Tilslutning af hjemmenetværk
Brug et netværkskabel (Cat. 5 eller Cat. 5E – medfølger ikke) til at slutte AVR-enhedens
Network-stik til dit hjemmenetværk for at få glæde af internetradio og DLNA
®
-kompatible
enheder, der er tilsluttet dit netværk.
Netværks-modem
AVR
netværks-stik
Cat. 5/5E-kabel
(medfølger ikke)
Til hjemme-
netværket
og internet
Tilslutning af radioantennerne
• Tilslut den medfølgende FM-antenne til AVR-enhedens FM 75Ω antennestik For at
opnå den bedste modtagelse bør FM-antennen strækkes så langt ud som muligt.
• Bøj og fold standeren på den medfølgende AM-antenne som vist, og forbind antennens
ledninger til AVR-enhedens AM- og jordstik. Roter antennen som nødvendigt for at
maksimere modtagelseskvaliteten.
AM-antenne
(medfølger)
Bøj og fold-standeren
AVR
Antenne-
stik
FM-antenne (medfølger)
BEMÆRK: For at få oplysninger om tilslutning af RS-232, fjernkontrol-IR og udløserudstyr skal
du downloade AVR 1700, AVR 170, AVR 170/230C-brugsvejledningen på www.harmankardon.
com.
6

Harman Kardon AVR 1700 Specifications

General

Receiver type	-
Frequency range	10 - 100000 Hz
Output impedance	75 Ω
Audio output channels	- channels
Power output per channel (1KHz@8 Ohm)	100 W
Power output per channel (20-20KHz@8 Ohm)	95 W
HDMI in	6
Number of HDMI outputs	1
Ethernet LAN	No
FM band range	87.5 - 108 MHz
Supported radio bands	FM
3D	Yes
Analog signal format system	NTSC
Product color	Black
Audio decoders	Dolby Pro Logic, Dolby Pro Logic II, Dolby TrueHD, DTS-HD Master Audio
Volume control	Rotary

Weight and Dimensions

Depth	350 mm
Width	440 mm
Height	165 mm
Weight	5800 g
