Harman Kardon AVR 1700 Quick Setup Guide

连接
3
AVR
连接扬声器
如何使用 AVR 的扬声器终端：
1. 拧开顶盖 2. 插入裸线 3. 拧紧顶盖
AVR 上的彩色（+极）终端连接到扬声器的（+极）终端（通常为红色）上，
AVR上的黑色（–极）终端连接到扬声器的（–极）终端（通常为黑色）上。
重要提示：确保裸线的正极 (+) 和负极 (–)不会接触，也不会与其他终端
接触。一旦接触会造成短路，损坏产品。

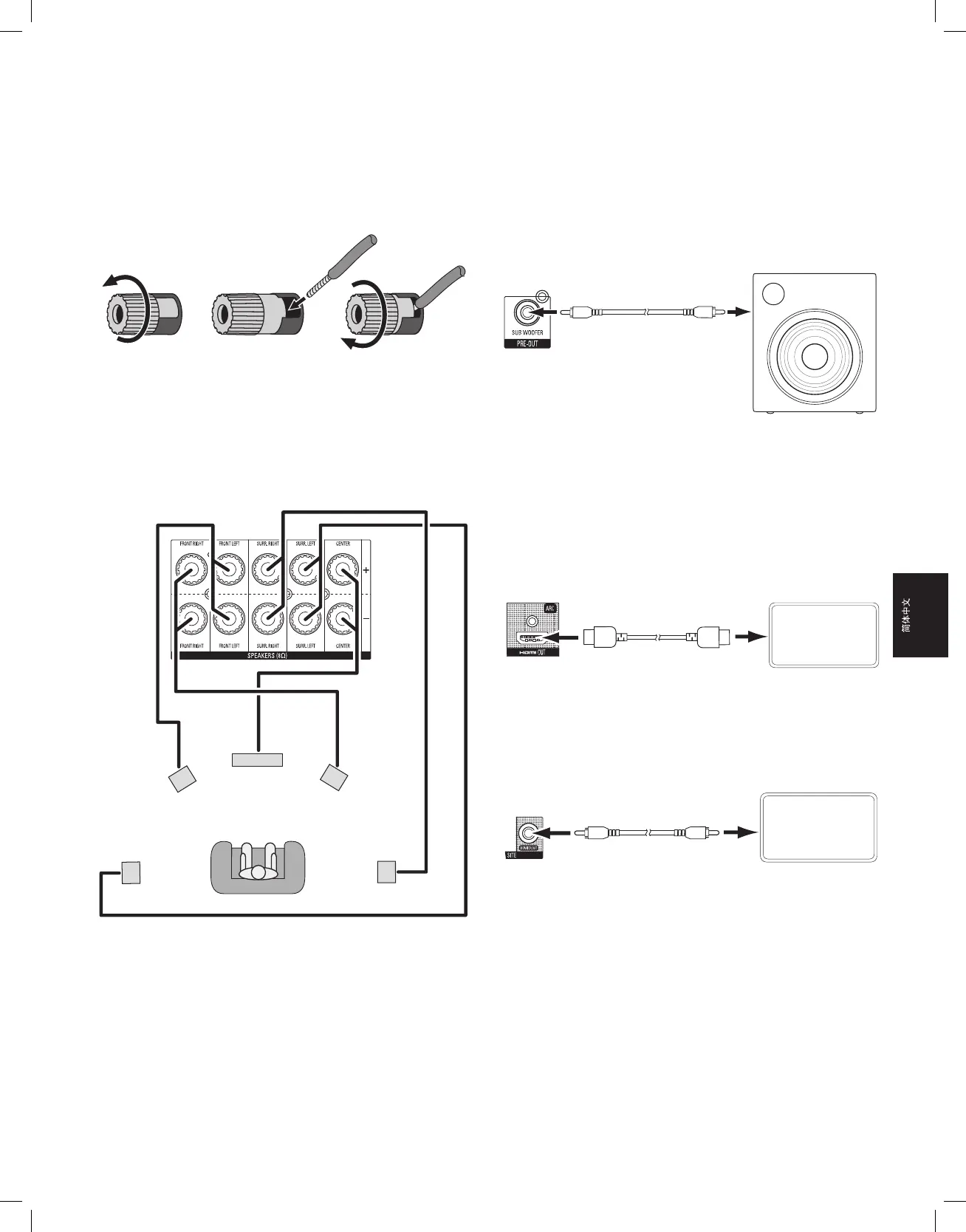

按图示连接扬声器。
前置左声道
动力驱动的无噪
音低音扬声器
前置右声道
环绕右声道环绕左声道
连接低音扬声器
使用单根 RCA 音频电缆将 AVR 的低音扬声器前置输出连接器连接到低音扬
声器上。具体的操作信息请参照低音扬声器的用户手册。
有源低音扬
声器
接收器低
音扬声器
连接器
单根 RCA 音频电缆
(不随机提供)
连接电视
HDMI 输出连接器
如果您的电视有 HDMI 连接器和 HDMI 源设备，可以使用 HDMI 电缆（不随机提
供）将电视连接到 AVR 的 HDMI 输出连接器上。它将呈现出最佳的视频效果。
重要提示：AVR 的屏幕菜单式调节方式（OSD）只通过 HDMI 输出连接器显
示。要想使用 AVR 的屏幕菜单式调节方式（OSD）菜单，即使 AVR 没有与
任何 HDMI 视频源设备相连，您也需要将 HDMI 输出连接器连接到电视上。
AVR HDMI
输出连接器
电视
HDMI 电缆
（不随机提供）
复合视频监控输出连接器
如果您的电视没有 HDMI 连接器，或虽然有一个 HDMI 连接器，但已有视频
源设备与此仅有的复合视频连接器连接时，可使用复合视频电缆（不随机
提供）将 AVR 的复合监控输出连接器连接到电视的复合视频连接器上。
AVR 复合
监控输出
连接器
电视
复合视频电缆（不随机提供）
