连接
AVR

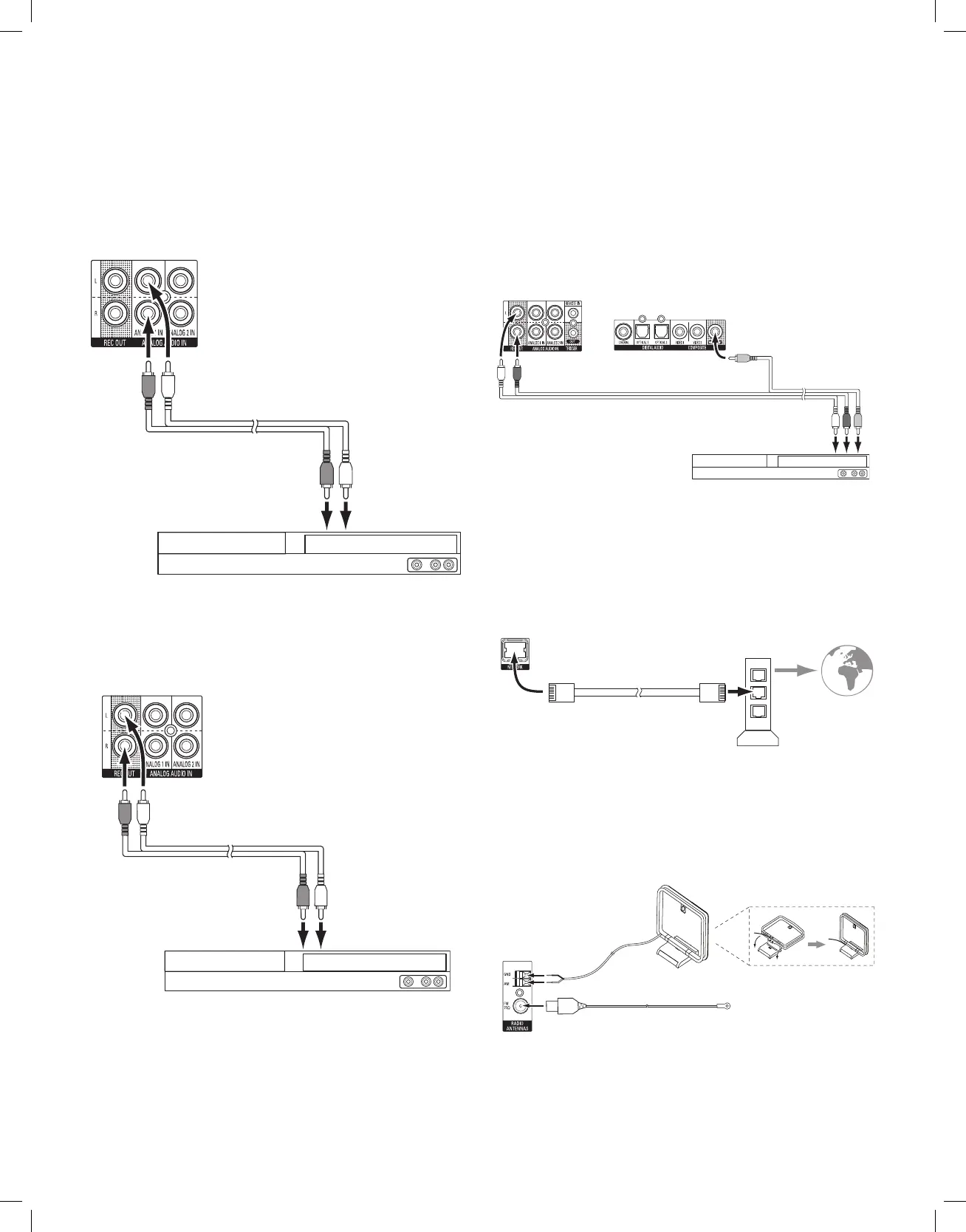

模拟音频设备
对于没有 HDMI 或数字音频连接器的源设备，您可以使用 AVR 的模拟音频连
接器。
AVR 模拟音频
连接器
连接至立体声模拟
音频输出
立体声音频电缆
(不随机提供)
模拟源设备
录音机
将模拟录音机的输入设备与 AVR 上的模拟音频录音输出连接器连接起来。
您可以记录任何模拟音频输入信号。
立体声音频电缆
(不随机提供)
连接至立体声模拟
记录输出
模拟录制设备
AVR 模拟录音机
连接器
录像机
将模拟录像机的视频输入连接器与 AVR 的复合监控输出连接器连接起来。
可以记录下所有的复合视频信号。将 AVR 的模拟录音输出连接器与模拟录
像机的音频输入连接起来，这样就可以记录源设备的音频和视频。注意：
如果已经将 AVR 的复合监控输出视频连接器与电视连接在一起，就不能通
过将 VCR 与 AVR 连接进行录制。
AVR 模拟录音机
连接器
AVR 模拟录像机
连接器
模拟音频/视频电缆（不随机提供）
连接至模拟音频/视频记录输入
模拟录像设备
连接家庭网络
使用 Cat. 5 或 Cat. 5E 电缆 (不随机提供)，将 AVR 的网络连接器连接到家庭网
络，通过连接到网络的 DLNA
®
兼容设备就可以享受网络广播或网页内容。
网络调制解
调器
AVR 网络
连接器
Cat. 5/5E 电缆
（不随机提供）
连接至
家庭网
络和互
联网
连接无线电天线
• 将提供的调频天线与 AVR 上调频为 75Ω 的天线连接器连接起来。为保证最
好的接收效果，要尽可能拉长调频天线。
• 如图所示，将随机提供的调幅天线的底座弯折折叠，并将天线与 AVR 的调
幅和电流接地接口连接起来。必要时可以转动天线，尽量提高接收信号的
质量。
调幅天线
(随机提供)
弯折折叠底座
AVR 天线
连接器
调频天线（随机提供）
注意：有关 RS-232，红外线遥控器和触发设备连接的详细信息，可以登录
www.harmankardon.com下载AVR 1700, AVR 170, AVR 170/230C
用户手册
。
6
