Harman Kardon AVR 1700 Quick Setup Guide

Tilkoblinger
AVR

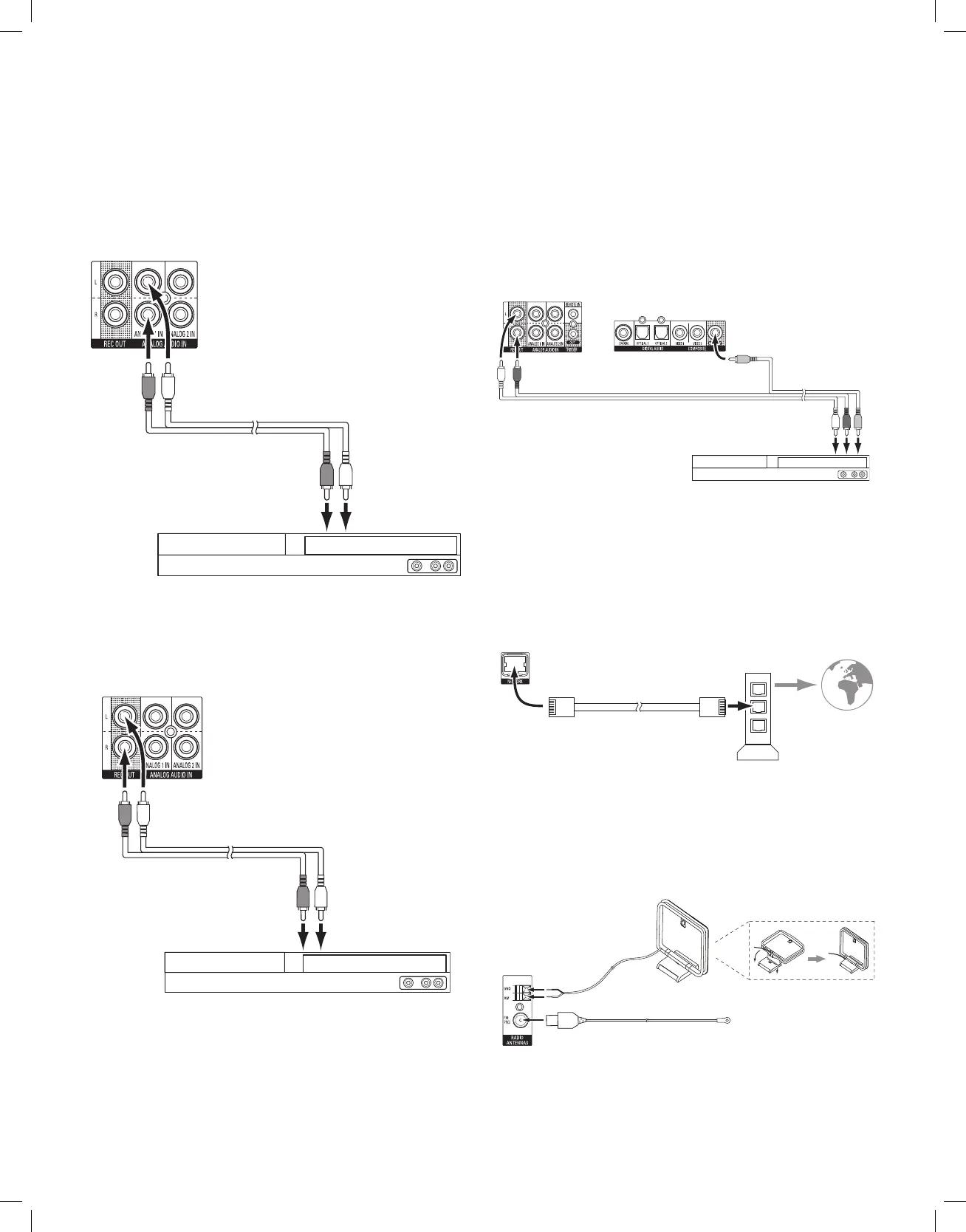

Analoge lydenheter
Bruk AVR-ens analoge lydinnganger for kildeenheter som ikke har HDMI-utganger eller
digitale lydinnganger.
Analoge lydtilkoblinger
på AVR
Til analog stereo-
lydutgang
Stereolydkabel
(følger ikke med)
Analog kildeenhet
Lydopptakere
Koble inngangene på en analog lydopptaker til AVR-ens analoge Rec Out-lydutgang. Du
kan ta opp alle analoge inngangssignaler.
Stereolydkabel
(følger ikke med)
Til analog stereo-
opptaksutganger
Analog opptaksenhet
Analoge lydopptaks-
tilkoblinger på AVR
Videoopptakere
Koble til en videoopptakers analoge inngang til AVR-ens komposittmonitorutgang. Du kan
ta opp alle komposittvideosignaler. For å ta opp lyd og video fra kildeenheten, kobler du
til AVR-ens analoge Rec Out-innganger til den analoge videoopptakerens lydinnganger.
MERK: Hvis du har koblet til AVR-ens utgang for komposittvideo til TV-apparatet, kan du
ikke koble til en videoopptaker til AVR-en.
Analoge lydopptaks-
tilkoblinger på AVR
Analog videoopptaks-
tilkoblinger på AVR
Analog lyd-/videokabel (følger ikke med)
Til analoge lyd-/videoopptaksinnganger
Analog videoopptaker
Koble til hjemmenettverk
Bruk en kat. 5 eller kat. 5E-kabel (følger ikke med) til å koble AVR-ens nettverkstilkobling
til hjemmenettverket, slik at du kan høre på Internett-radio og få tilgang til innhold fra
DLNA
®
-kompatible enheter som er koblet til nettverket.
Nettverks-
modem
AVR
Nettverks-
tilkobling
Kat. 5/5E-kabel
(følger ikke med)
Til hjemme-
nettverk og
Internett
Koble til radioantennene
• Koble den medfølgende FM-antennen til AVR-ens 75 Ω FM-antennetilkobling. Trekk
FM-antennen så langt ut som mulig for å få best mulig mottaksforhold.
• Bøy og fold foten på den medfølgende AM-antennen som vist, og koble
antenneledningene til AM- og jordtilkoblingene (Gnd) på AVR-en. Drei antennen for å
optimere mottakskvalitet, hvis nødvendig.
AM-antenne
(følger med)
Bøy og fold foten
AVR
Antenne-
tilkoblinger
FM-antenne (følger med)
MERK: For å koble til RS-232, fjern-IR og utløserutstyr, last ned brukerhåndboken for
AVR 1700, AVR 170, AVR 170/230C fra www.harmankardon.com.
6

Harman Kardon AVR 1700 Specifications

General

Receiver type	-
Frequency range	10 - 100000 Hz
Output impedance	75 Ω
Audio output channels	- channels
Power output per channel (1KHz@8 Ohm)	100 W
Power output per channel (20-20KHz@8 Ohm)	95 W
HDMI in	6
Number of HDMI outputs	1
Ethernet LAN	No
FM band range	87.5 - 108 MHz
Supported radio bands	FM
3D	Yes
Analog signal format system	NTSC
Product color	Black
Audio decoders	Dolby Pro Logic, Dolby Pro Logic II, Dolby TrueHD, DTS-HD Master Audio
Volume control	Rotary

Weight and Dimensions

Depth	350 mm
Width	440 mm
Height	165 mm
Weight	5800 g
