Anschließen
CANHEAD A01185_11_X00_00 HBM: public 41
7.3 Anschluss des Moduls CB1010
Beim Basismodul CB1010 (für DMS‐Halb‐ und Vollbrücken sowie Gleichspan
nungsquellen) werden DMS‐Brücken bzw. Messgrößenaufnehmer über ge
schirmte RJ45 Anschlussbuchsen angeschlossen.
VORSICHT
Das Basismodul CB1010 benötigt ein Verstärkermodul CA1030 der Hardware‐
Revision 1.20 oder höher.
7.3.1 Anschlussbelegung CB1010

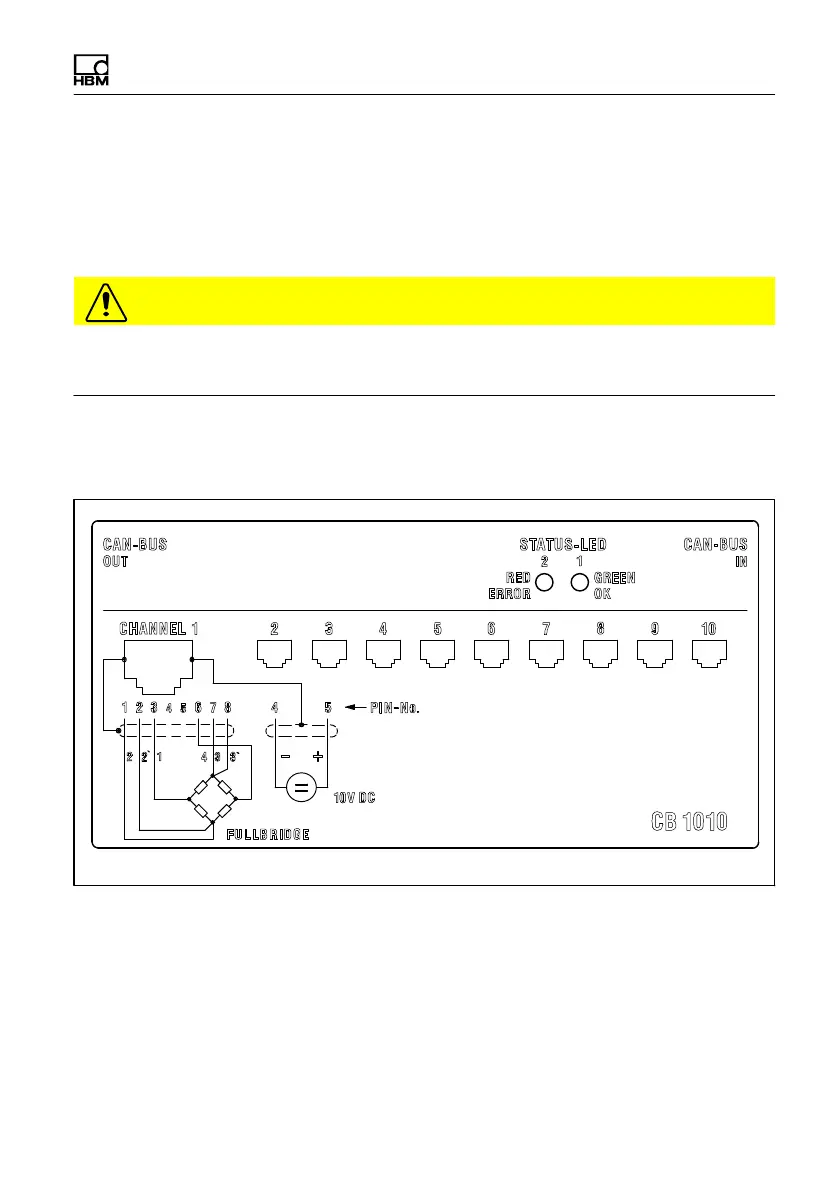

Abb. 7.6 Belegung Vollbrücken‐ und DC‐Anschluss
1)
1)
Bei Halbbrückenschaltung gilt die gleiche Belegung wie bei Vollbrückenschaltung, allerdings ent
fällt die Leitung 4, d.h. Pin 6 ist ohne Funktion.
