Anschließen
44 A01185_11_X00_00 HBM: public CANHEAD
PIN‐Belegung CAN‐Stecker / Buchse auf Gehäuserückseite:
PIN Ader
farbe
Belegung
1 Schirm
2 rot Versorgungs
spannung (+)
3 schw
arz
Versorgungs
spannung (-)
4 weiß CAN‐High
5 blau CAN‐Low
AP74 oder von einem anderen CANHEAD‐Basismodul
zum nächsten Basismodul
LED Grün
LED Rot
CB1014‐350
12
STATUS
CE
Ankommend
Abgehend

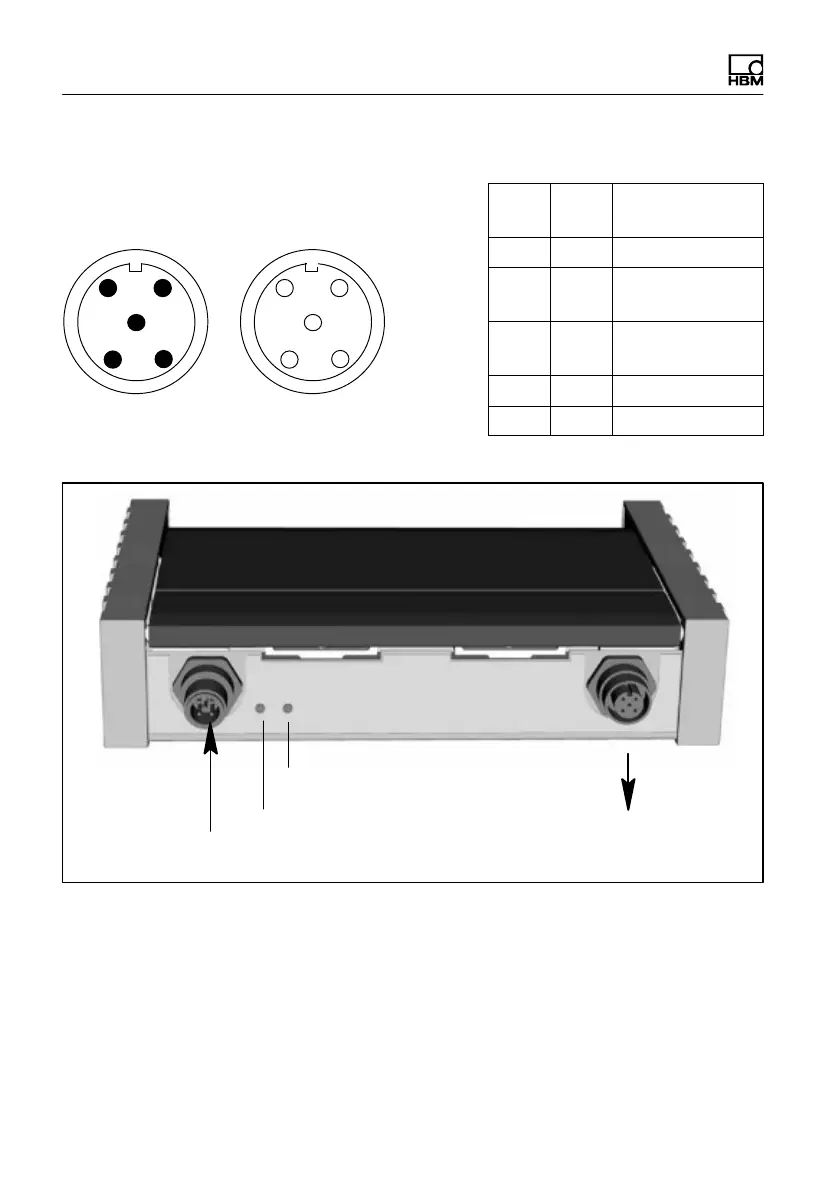

Abb. 7.7 Anschlusselemente Rückseite
Bedeutung der LEDs:
Die LEDs zeigen den Messstellenstatus an, wenn eine “Zustandsänderung”
aufgetreten ist. Wird ein DMS an Messstelle 1 angeschlossen, blinkt die grüne
LED (Status 1) einmal (entsprechend der Messstelle) und leuchtet dann
permanent.
2
3
4
1
5
1
4
3
2
5
Stecker
Buchse
