Anwendungsbereich
CANHEAD A01185_11_X00_00 HBM: public 13
Basismodul
Verstär
kermodul
CAN‐Bus und Versorgung
CANHEAD‐Verstärkermodule für Einzel‐
DMS oder Messgrößenaufnehmer
MGCplus
Verstärker ML74B /
Anschlussplatte AP74
Ether
net,
USB,
RS232
bis zu 12
CANHEADs je Bus
strang
maximal 250 m; 100 m im 500 kBaud‐Modus
Verstär
kermodul
je Modul 10 Messkanäle; bei CB1014/15 ein zu
sätzlicher Kanal zur Temperaturkompensation
Verstär
kermodul
Basismodul Basismodul

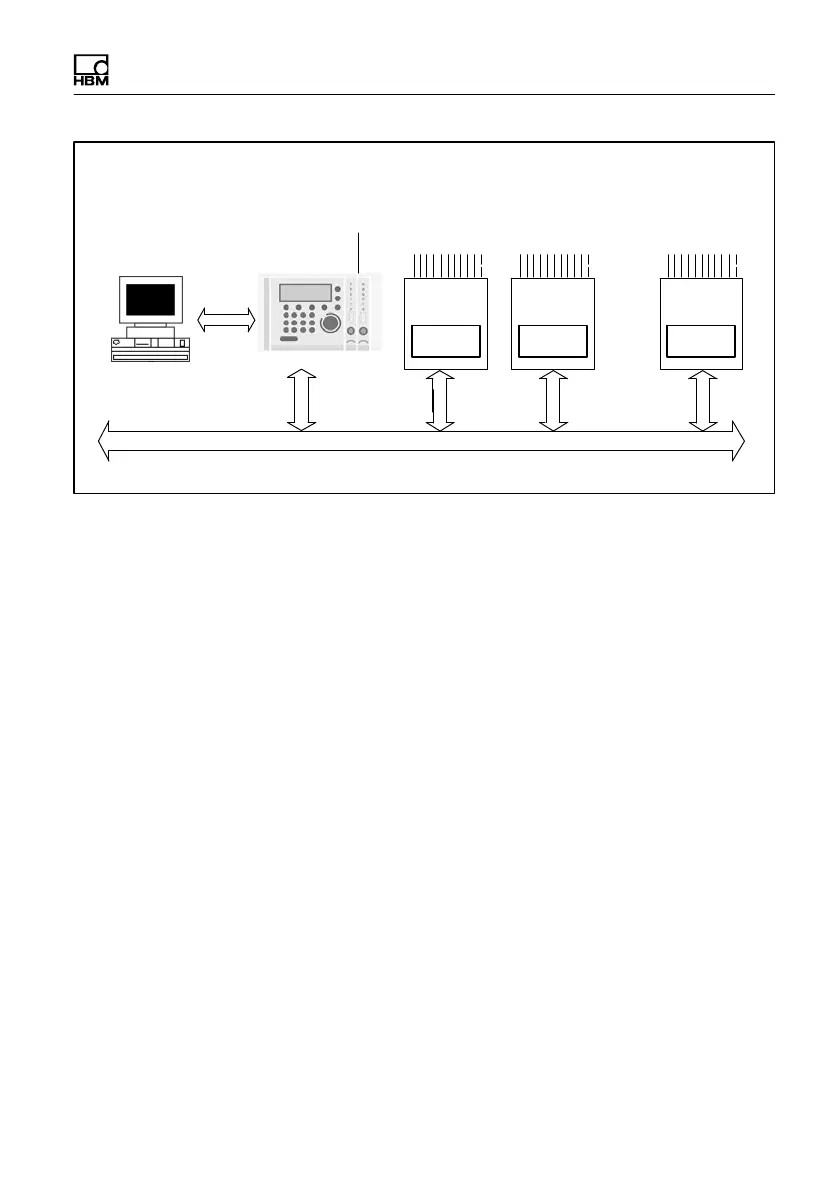

Abb. 4.1 Blockschaltbild Gesamtsystem mit MGCplus
CANHEADdirect:
CANHEADdirect ist ein USB‐Schnittstellen‐Modul. Es ermöglicht eine einfache
Anbindung der CANHEAD‐Module an einen PC. Über Devicenet sind maximal
5 CANHEAD‐Module anschließbar. CANHEADdirect unterstützt die volle Funk
tionalität der CANHEAD‐Module. TEDS (CB1010) wird nicht unterstützt.
Die Temperaturkompensation der Module CB1014 und CB1015 mit 11. Kanal
wird nicht unterstützt.
