5

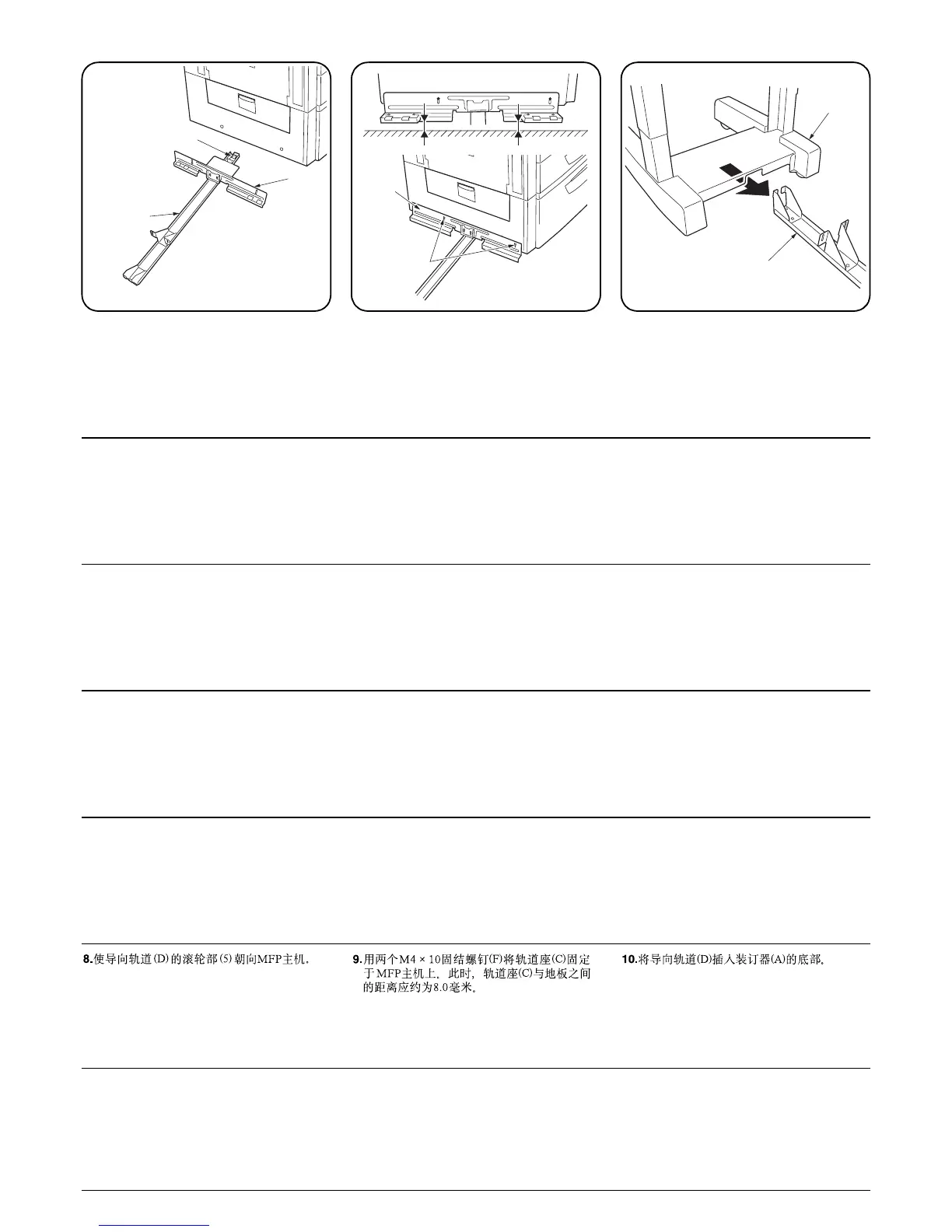

8. Orient the guide rail (D) such that its pulley
(5) is positioned toward the MFP.
9. Secure the rail retainer (C) to the MFP using
two M4 × 10 binding screws (F) such that the
front and the rear gaps between the floor and
the rail retainer (C) are approximately 8.0
mm.
10.Insert the guide rail (D) into the bottom of the
document finisher (A).
8. Orienter la glissière (D) de manière que sa
poulie (5) soit orientée vers le MFP.
9. Fixer l’élément de rétention du rail (C) au
MFP à l’aide de deux vis de raccordement
M4 × 10 (F) de manière que les écarts avant
et arrière entre le sol et l’élément de
rétention du rail (C) soient d’environ 8.0 mm.
10.Insérer la glissière (D) en bas du retoucheur
de document (A),
8. Oriente el carril guía (D) de modo que su
polea (5) se encuentre ubicada hacia el
MFP.
9. Asegure el retén del carril (C) a el MFP
usando dos tornillos de sujeción M4 × 10 (F)
de modo que los espacios frontal y trasero
entre el piso y el retén del carril (C) sean de
aproximadamente 8.0 mm.
10.Inserte el carril de guía (D) en la parte
inferior del finalizador de documentos (A).
8. Richten Sie die Führungsschiene (D) so aus,
daß die Riemenscheibe (5) zum MFP
ausgerichtet ist.
9. Bringen Sie die Schienenhalterung (C) am
MFP mit zwei M4 × 10 Verbundschrauben
(F) so an, daß die vorderen und hinteren
Abstände zwischen Boden und
Schienenhalterung (C) etwa 8.0 mm
betragen.
10.Die Führungsschiene (D) in das Unterteil
des Dokument Finishers (A) einschieben.
8. Orientare la guida della rotaia (D) in modo da
posizionare la puleggia (5) in direzione
dell’MFP.
9. Assicurare il fermo della guida (C) all’MFP
utilizzando le due viti di serraggio M4 × 10
(F), in modo che la distanza anteriore e
posteriore tra il pavimento ed il fermo della
guida (C) sia di circa 8.0 mm.
10.Inserire la guida della rotaia (D) nella parte
inferiore della finitrice di documenti (A).
8. ガイドレール (D) のコロ部 (5) を MFP 本体
側に向ける。
9. レール取付板 (C) と床面の前後隙間が約
8.0mm になるように、レール取付板 (C) を
MFP本体にビス M4×10バインド(F)2本で
固定する。
10.ドキュメントフィニッシャ(A) の底部にガイ
ドレール (D) を挿入する。
D
C
5
C
F
8.0 mm 8.0 mm
A
D
To Next Page
