32

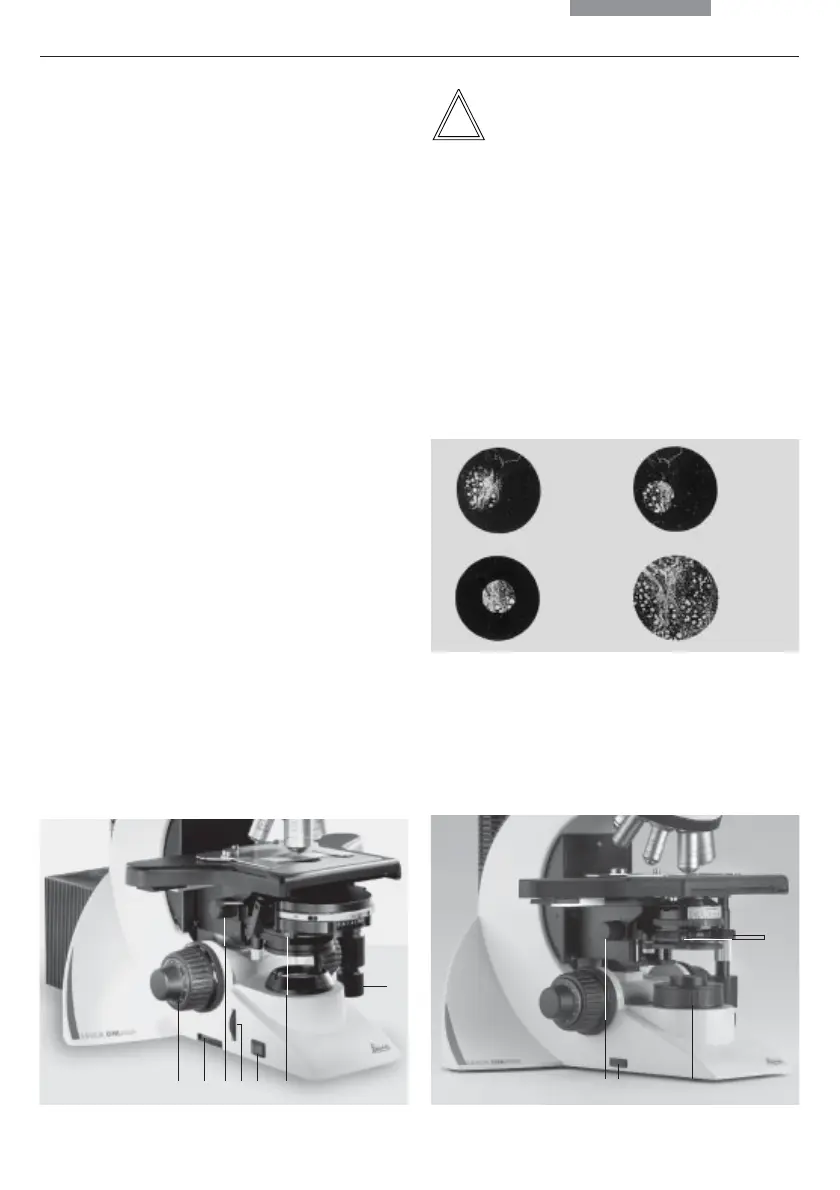

7. Inbetriebnahme
• Stellen Sie die Lichtintensität am Helligkeits-
regler (33.2, 35.2) ein.
• Schließen Sie die Leuchtfeldblende (33.4,
35.3) bis der Rand der Blende in der
Präparateebene erscheint.
•Mit der Kondensorhöhenverstellung (33.3,
35.1) verstellen Sie den Kondensor bis der
Rand der Leuchtfeldblende scharf abgebildet
ist.
• Liegt das Bild nicht in der Sehfeldmitte (34c),
muss der Kondensor mit Hilfe der beiden
Zentrierschrauben (35.4) in die Mitte des Seh-
feldes bewegt werden. Der dafür notwendige
Schlüssel ist magnetisch an der Unterseite
des Tisches befestigt.
• Öffnen Sie die Leuchtfeldblende so weit, dass
sie gerade aus dem Sehfeld verschwindet
(34d).
a
b
cd
Abb. 34 Köhlersche Beleuchtung
a Leuchtfeldblende nicht fokussiert, nicht zentriert,
b Leuchtfeldblende fokussiert, jedoch nicht zentriert,
c Leuchtfeldblende fokussiert und zentriert,
Durchmesser jedoch zu klein,
d Leuchtfelddurchmesser = Sehfelddurchmesser
(Köhlersche Beleuchtung)
Abb. 35 Leica DM2000
1 Kondensorhöhenverstellung
2 Helligkeitseinstellung
3 Leuchtfeldblende
4 Kondensorzentrierung
12 3
4
Achtung:
Die Kondensorhöheneinstellung ist abhängig
von der Präparatdicke und muss ggf. für unter-
schiedliche Präparate neu eingestellt werden.
Abb. 33 Leica DM2500
1 Fokushandrad
2 Helligkeitseinstellung
3 Kondensorhöhenverstellung
4 Leuchtfeldblendeneinstellung
5 Ein-/Ausschalter
6 Kondensorzentrierung
7 Tischpositionierung
5421 3
7
6
