6. Assemblage
6.7 Analyseur et polariseur
Analyseur
• Enlever le cache situé du côté gauche du sta-
tif.
• Faire glisser l’analyseur dans le logement
(26.1) jusqu’à l’encliquetage.
En cas d'utilisation du tube intermédiaire Pol*
ou du logement de l'analyseur TL* :
• Enlever le cache situé du côté gauche.
• Faire glisser l’analyseur dans le logement jus-
qu’à l’encliquetage.
Polariseur
• Fixer le porte-polariseur sous le porte-con-
denseur avec la vis gauche (26.2). Enlever le
cas échéant le filtre Flipout.
• Placer le polariseur dans l’orifice du bas,
l
inscription vers le haut.
Autre méthode pour Leica DM2000 :
• Tourner le condenseur et l’orienter vers le
haut jusqu’à la butée supérieure.
• Enlever le cas échéant le magasin à filtres
DLF au pied du statif.
•Monter le porte-polariseur (fig. 27).
• Placer le polariseur
à la position la plus basse
du porte filtre,inscription vers le haut.

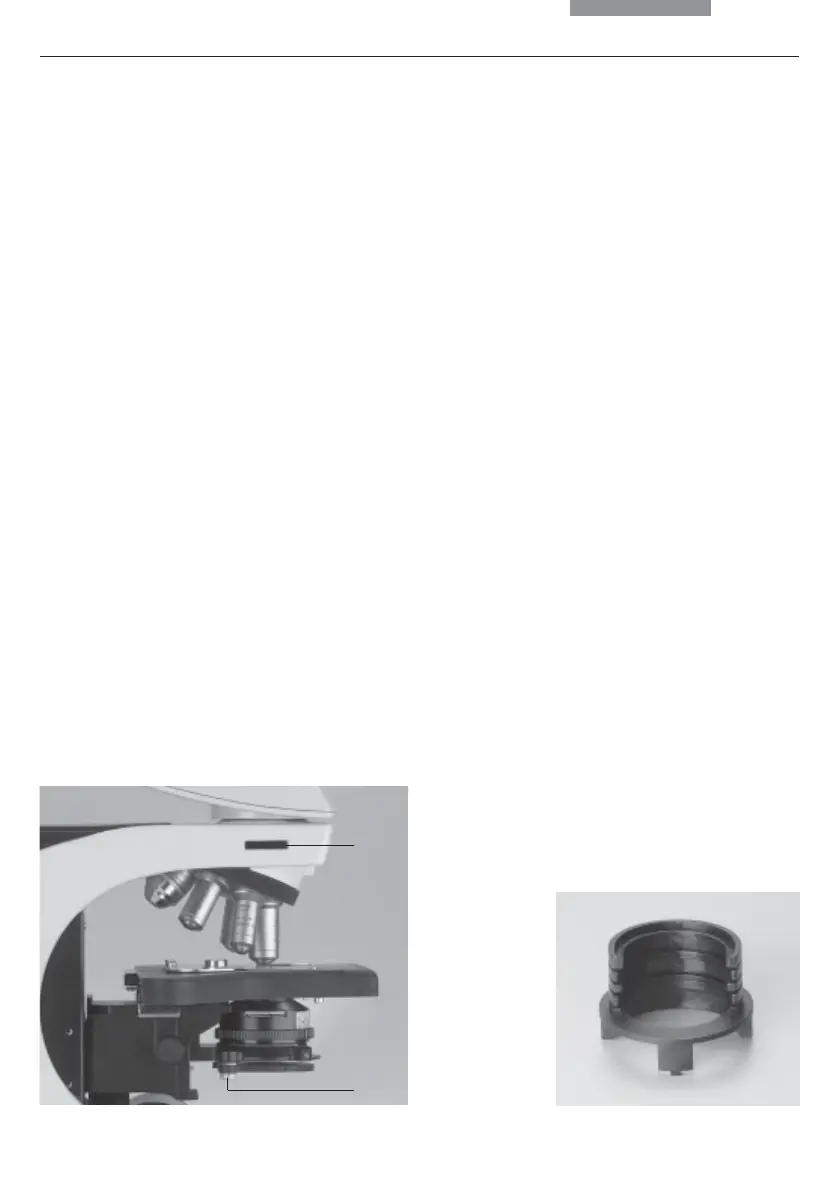

Fig. 27 Porte-filtre à 2 positions pour Leica DM2000
Fig. 26 Montage du porte-polariseur
1 Logement de l’analyseur
2 Vis de serrage
1
2
