Leica DM2000 - Tubes

43
8. Utilisation
1
2
↔

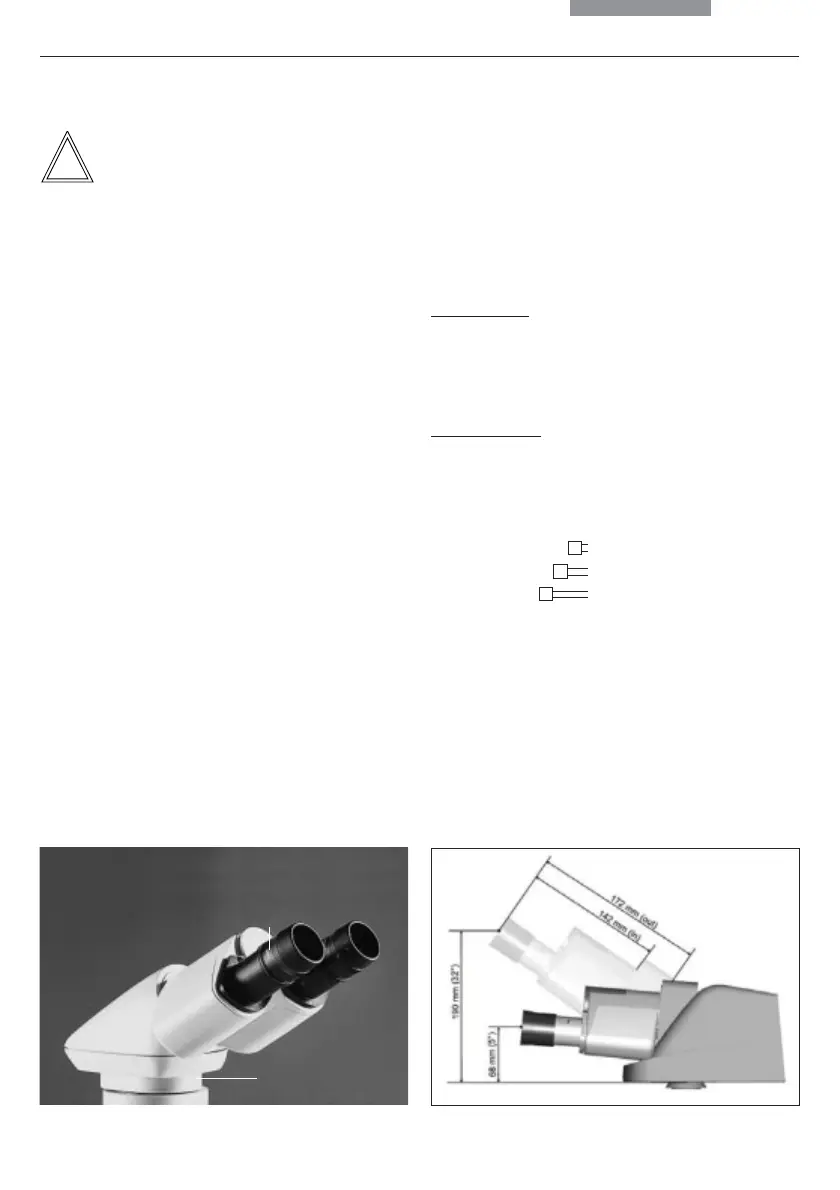

Fig. 52 Réglage du tube
↔ Réglage de la distance interoculaire
1 Échelle (mm), 2 Module intermédiaire*, sur l’image :
Module ergonomique
8.4 Tubes
Remarque :
Obturer soigneusement les sorties libres du
tube,
pour éliminer toute lumière parasite.
Réglage de la distance interoculaire
Régler la distance interoculaire des tubes
oculaires
pour observer une image globale
homogène (fig. 52).
Réglage de l'angle d'observation
• Avec les tubes ergonomiques HC LVB 0/4/4 et
HC -/0/4,
on modifie l’angle d’observation en
inclinant le
tube porte-oculaire.
Tube ergonomique (long,
inclinable) : 0 à 35°
Tube ergonomique (court,
inclinable) : 7,5 à 32,5°
• Avec les tubes ergonomiques AET22 et
EDT22, on modifie l’angle d’observation en
inclinant le
tube porte-oculaire de 5 à 32° (fig.
53).
Adapter la longueur du tube porte-oculaire à
la longueur de bras
• Sur le tube AET22, il est possible d’allonger le
tube porte-oculaire de 30 mm (fig. 53).
Répartition du faisceau lumineux sur les tubes
Tube EDT22 :
Le réglage de la répartition lumineuse entre les
sorties d’observation et de documentation est
fixe (50:50).
Tube BDT25+ :
Le réglage de la répartition lumineuse s’effectue
manuellement avec une tirette de commande.
Barre de commande Observation Photo
VIS 100 % 0 %
50/50 150 % 50 %
PHOTO 110 % 100 %
Fig. 53 Réglages personnalisés sur le tube AET22
