20
6. Assemblage
6.3 Tube et oculaires
Remarque :
Pour les applications en fluorescence, il faut
d’abord monter l’illuminateur de fluorescence →
p. 23.
Le tube se monte sur le statif directement ou au
moyen de modules intermédiaires. La fixation
s’effectue avec la vis latérale (11.1).
• Tourner la vis (11.1) sur le statif pour la déga-
ger légèrement.
• Introduire le tube dans le logement
en queue
d’aronde
.
• Serrer à nouveau la vis (11.1).
• Les oculaires s’installent dans les manchons
porte oculaires du tube.

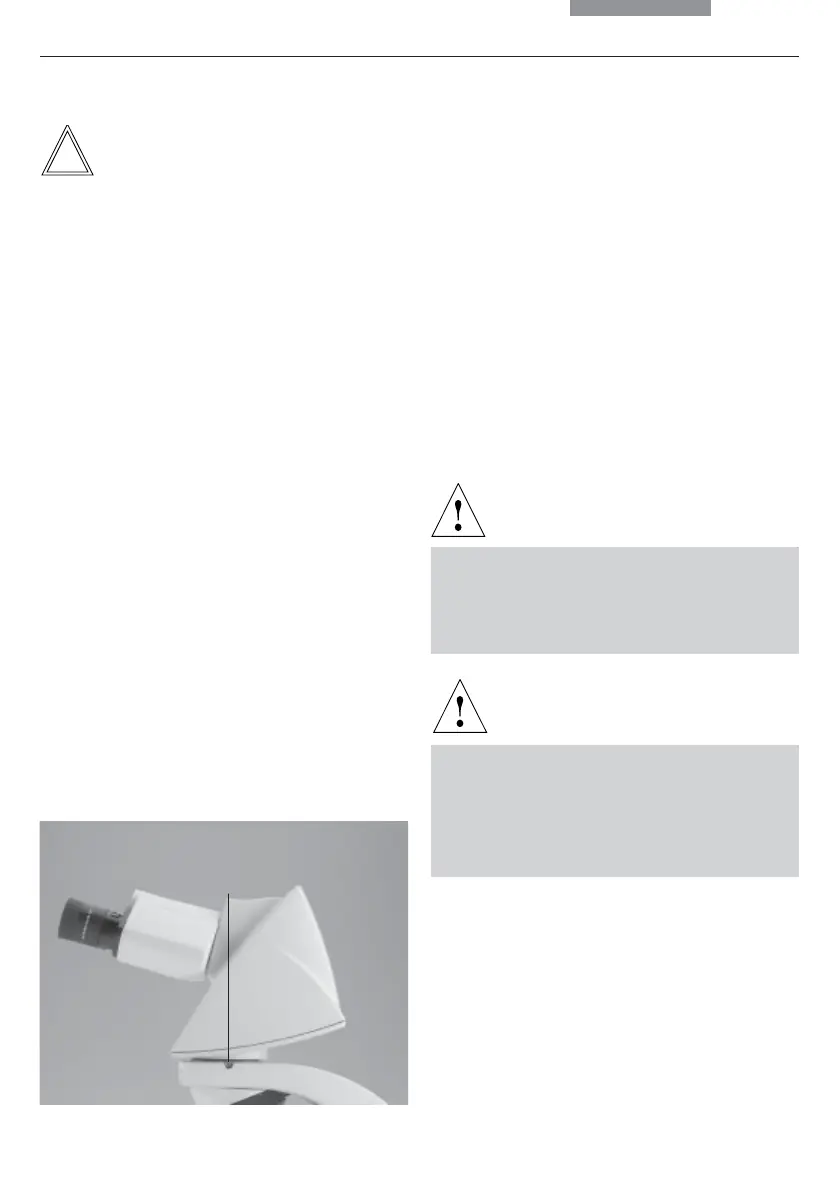

Fig. 11 Fixation du tube
1 Vis de serrage
1
!
6.4 Objectifs
N’utiliser en principe que des objectifs Leica de
la longueur de tube × (
à l’infini) ! Le filetage
standard est M25. Il est recommandé de dispo-
ser les objectifs de sorte que le
grandissement
augmente quand le revolver à objectifs est tourné
en sens inverse des aiguilles d’une montre.
Attention :
Pour monter les objectifs, abaisser la platine le
plus possible.
Visser des bouchons de
protection aux emplacements vides
!
6.5 Source de lumière pour l’axe de diascopie
Attention !
Vérifier que le boîtier de lampe n’est pas
relié au bloc d’alimentation. Pendant
le
montage
, débrancher du secteur la prise et
le bloc d’alimentation.
Attention !
Avec les sources de lumière, il y a en géné-
ral un risque de rayonnements (éblouisse-
ment, rayonnement UV, rayonnement IR).
Les lampes en fonctionnement doivent donc
être placées dans des boîtiers fermés.
