Leica DM2000 - Composants des Applications en Fluorescence; Illuminateur à Fluorescence

22
6. Assemblage
1
2

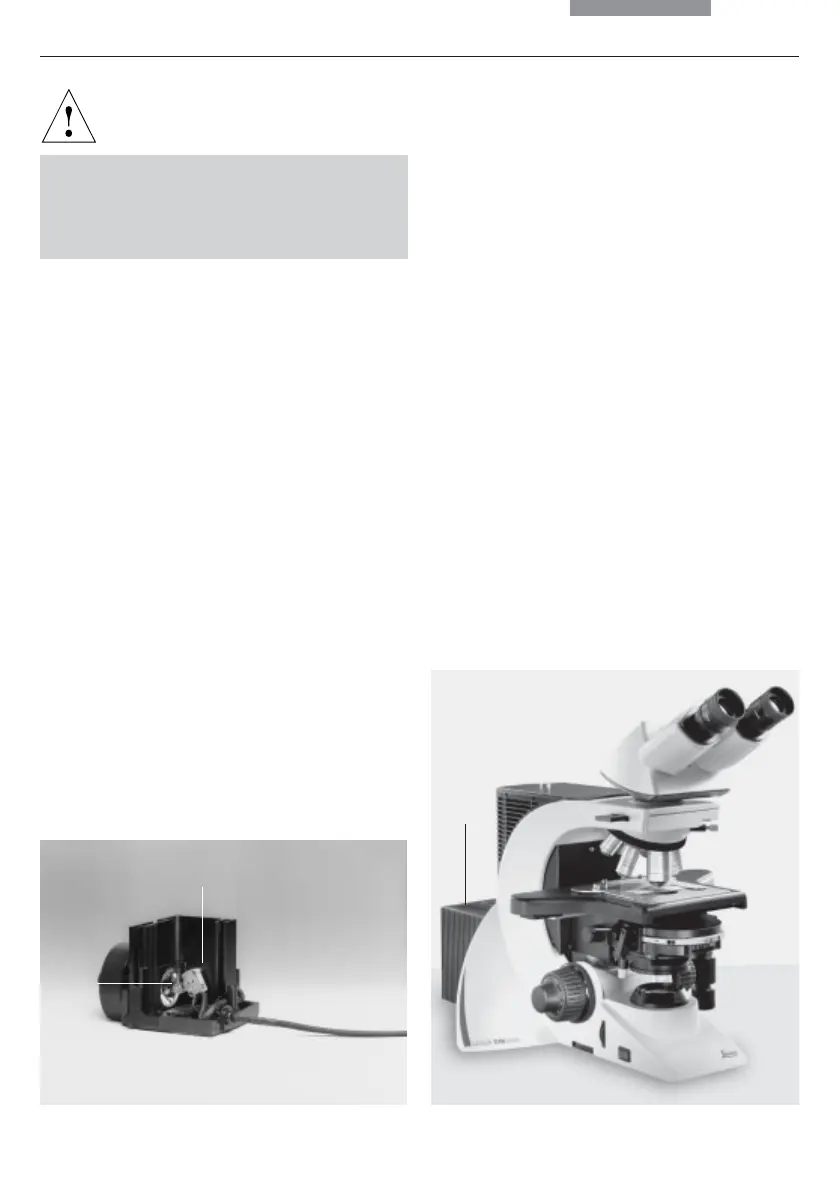

Fig. 14 Boîtier de lampe 107/2, ouvert
1 Douille avec lampe halogène
2 Collecteur
Fig. 15 Leica DM2500
1 Boîtier de lampe de la diascopie
1
Attention !
Ne retirer l’enveloppe protectrice de la nou-
velle lampe qu’après l’avoir installée. Éviter
impérativement de laisser des
traces de
doigts
.
•Placer la nouvelle lampe 12 V 100 W (14.1) et
son enveloppe protectrice dans le culot jus-
qu’à la butée. Veiller à ce que la lampe soit
bien en place.
• Retirer l’enveloppe
de protection de la lampe.
• Remettre le boîtier en place et le bloquer avec
la vis de fixation.
• Installer le boîtier de lampe dans le logement
de boîtier de lampe de la diascopie (fig. 15) et
le fixer avec la vis latérale.
6.6 Composants des applications en fluorescence
6.6.1 Illuminateur à fluorescence
L’illuminateur à fluorescence se monte avant le
tube. La fixation s’effectue avec la vis latérale.
