7. Mise en service
7.3 Réglage des prismes de condenseur
En général , ce centrage est réalisé à l’usine ;
il est recommandé de le vérifier de temps en
temps, en particulier après des transports.
• Sortir le coulisseau de prisme d’objectif (39.1)
complètement ou partiellement.
•
Placer dans le trajet optique l’objectif appro-
prié et faire une mise au point sur la prépara-
tion.
•Mettre en place la tête de condenseur.
Escamoter la tête de condenseur pour les
objectifs <10x.
• Régler l’éclairage de Koehler (→ p. 31).
• Installer à la place d’un oculaire la lunette de
mise au point (fig. 36) dans le tube d’observa-
tion.

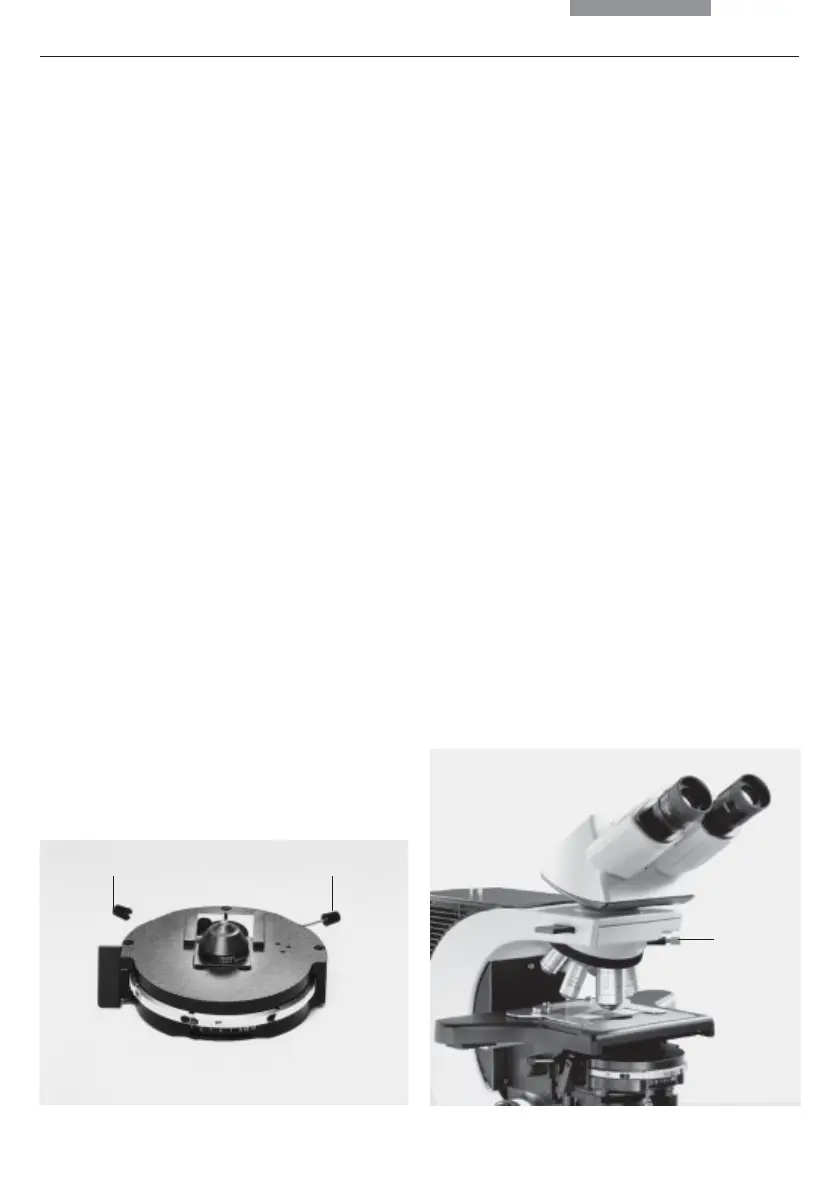

Fig. 38 Centrage des anneaux de lumière
(par ex. : condenseur UCA/P)
1 Clef de centrage
1
•
Placer à l’arrière du condenseur les clefs de
centrage dans les orifices prévus à cet effet
(38.1).
• Tourner les clefs de centrage jusqu’à ce que
l’anneau sombre (anneau de phase dans l’ob-
jectif)
soit superposé à l’anneau clair
légèrement plus petit (anneau de lumière du
condenseur) (37c).
•
Faire la même chose pour tous les autres an-
neaux de lumière.
• Après le centrage, enlever la clef de
centrage.
1
Fig. 39
1 Coulisseau de prisme d'objectif
1
