7. Mise en service
7.4 Ajustement des sources de lumière
Un centrage est
nécessaire uniquement en cas
d’utilisation du boîtier de lampe 106z.
• En cas d’utilisation d’un régulateur de puis-
sance, il convient de le mettre sous tension en
premier.
Attention !
Ne jamais regarder directement dans le
trajet optique !
Attention !
Avec les sources de lumière, il y a en géné-
ral un risque de rayonnements (éblouisse-
ment, rayonnement UV, rayonnement IR).
Avec le boîtier de lampe 106 z, la lumière directe
de l'arc électrique (pour les lampes à décharge)
et leur image miroir font l'objet d'une mise au
point séparée et sont ensuite harmonisées.
•Amener le système de filtres ou plus précisé-
ment le réflecteur dans le trajet optique.
• Ouvrir éventuellement l’obturateur et enlever
les filtres diffuseurs* du trajet optique.

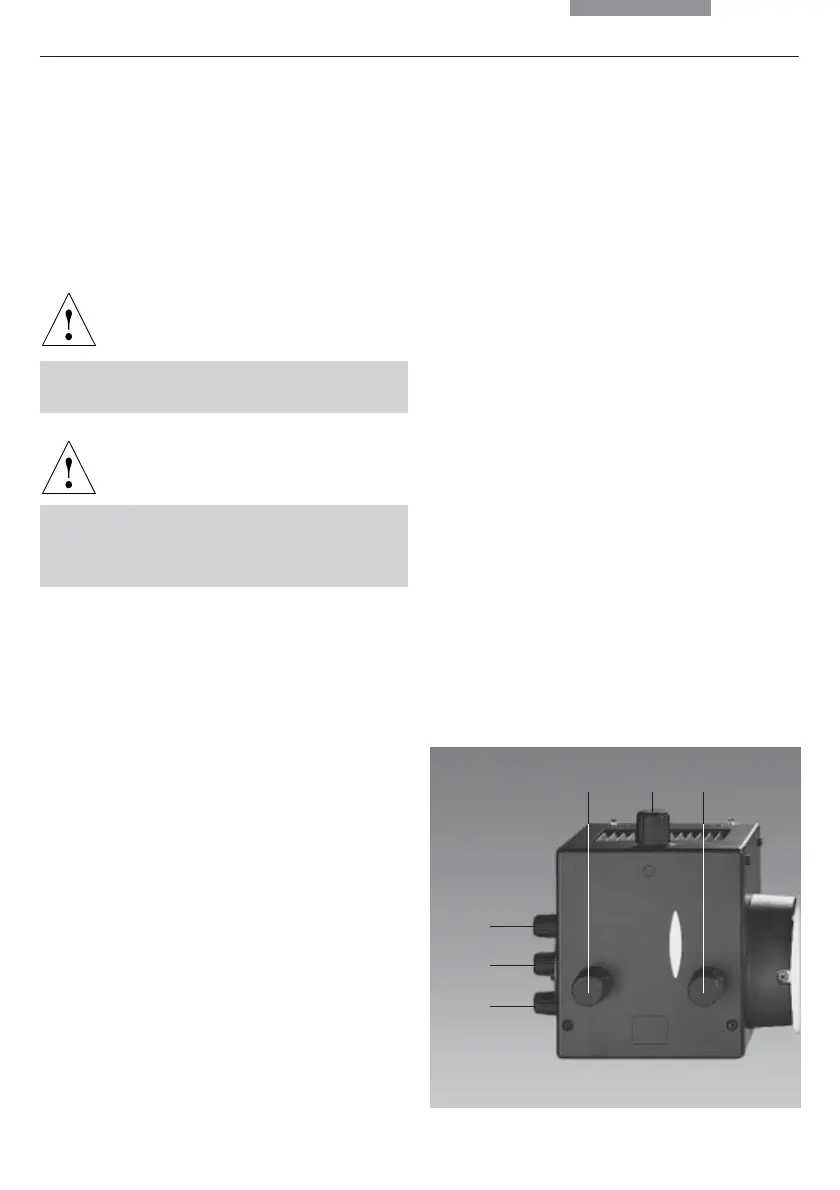

Fig. 41 Boîtier de lampe 106 z
1 Centrage vertical de la lampe
2,4 Centrage vertical et latéral de l’image miroir
3 Mise au point du réflecteur
5 Centrage latéral de la lampe
6 Collecteur (mise au point de l’image de la lampe)
2
3
4
516
• Poser une feuille de papier sur la platine por-
te-objet et faire une mise au point de la surfa-
ce avec un objectif à sec de
grandissement
faible ou moyen.
• Régler le diaphragme de champ et d’ouvertu-
re en position médiane.
• Avec un stylo, faire un repère sur le papier et
placer le repère au milieu du champ éclairé.
• Enlever l’objectif
du trajet optique ou choisir
une position libre du revolver
.
La source de lumière est maintenant reproduite
sur le papier. En observant la source de lumière,
régler la lampe comme suit.
