7. Mise en service

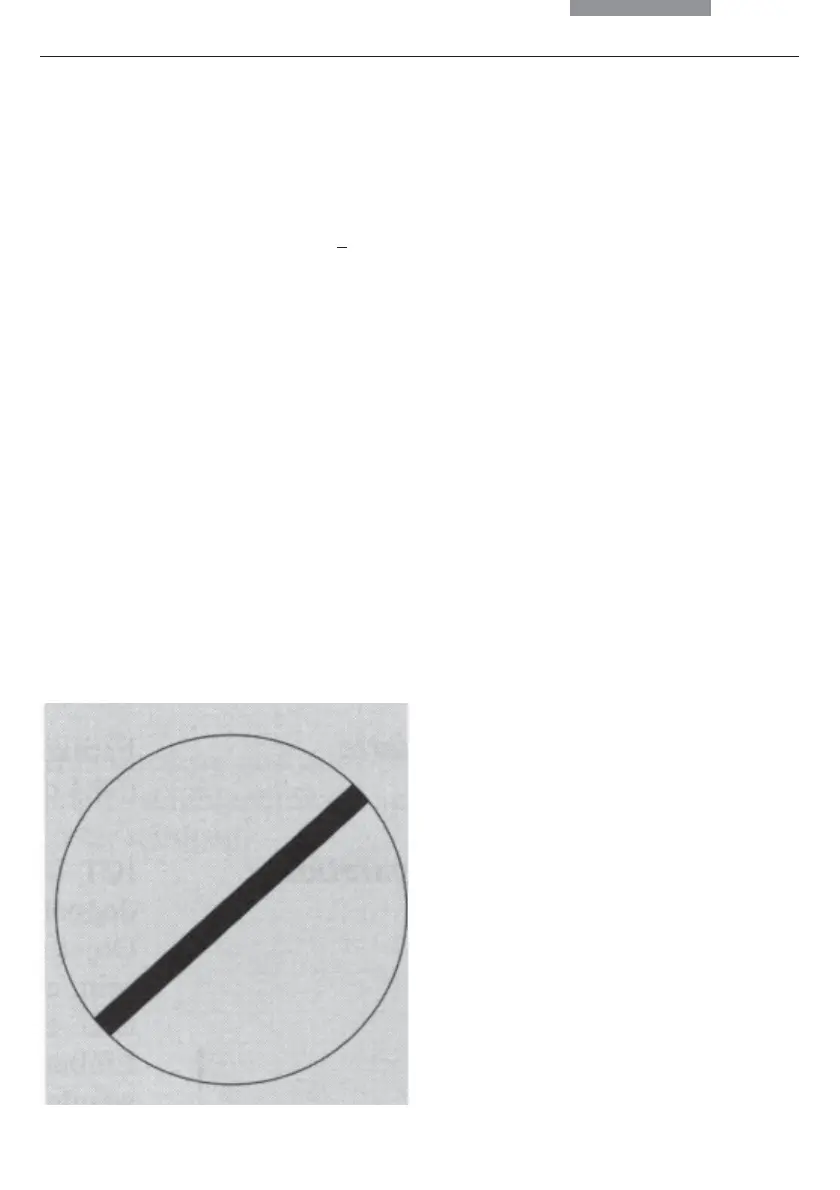

Fig. 40
Pupille d’objectif avec ligne de compensation
correctement centrée
• Activer l’un après l’autre les prismes du côté
du condenseur et faire une mise au point sur
la ligne de compensation sombre en diagona-
le (40) en desserrant un peu l’anneau de ser-
rage (36.2) et en déplaçant la lentille
supérieure (36.1). La lame Lambda doit être
hors fonction, c.-à-d. que la gravure
λ doit se
trouver au bas de l’analyseur ou la lame λ et
λ/4 doit être enlevée.
Si l’ajustement est correct, la ligne sombre doit
être au milieu du champ circulaire éclairé.
Si un ajustement est nécessaire, procéder com-
me suit :
• Vérifier que la vis de centrage droite
que l’on
utilise
pour le centrage des anneaux de lumiè-
re n’est pas trop serrée car cela pourrait em-
pêcher le déplacement du prisme avec la clef
gauche.
• Appuyer vers l’intérieur la clef de centrage
gauche située sur le panneau arrière du con-
denseur jusqu’à l’encliquetage et ajuster la
bande en tournant la clef.
La clef droite n’est pas nécessaire.
