Leica DM2000 - Kondensor

19
6. Montage
6.2 Kondensor
• Schrauben Sie gegebenenfalls den Konden-
sorkopf in den Kondensor ein.
• Drehen Sie den Kondensorhalter (Abb. 9) mit-
tels der Kondensorhöhenverstellung (10.3)
ganz nach unten.
• Drehen Sie die Klemmschraube für den Kon-
densor (10.2) soweit heraus, dass der Konden-
sor von vorne eingesetzt werden kann.
• Schieben Sie den Kondensor von vorne bis
zum Anschlag in den Kondensorhalter ein. Auf
der Unterseite des Kondensors befindet sich
ein Orientierungsstift (8.1), der in die
Führungsnut (9.1) einrasten muss.
• Ziehen Sie die Klemmschraube (10.2) für den
Kondensor an, so dass der Kondensor arre-
tiert wird.

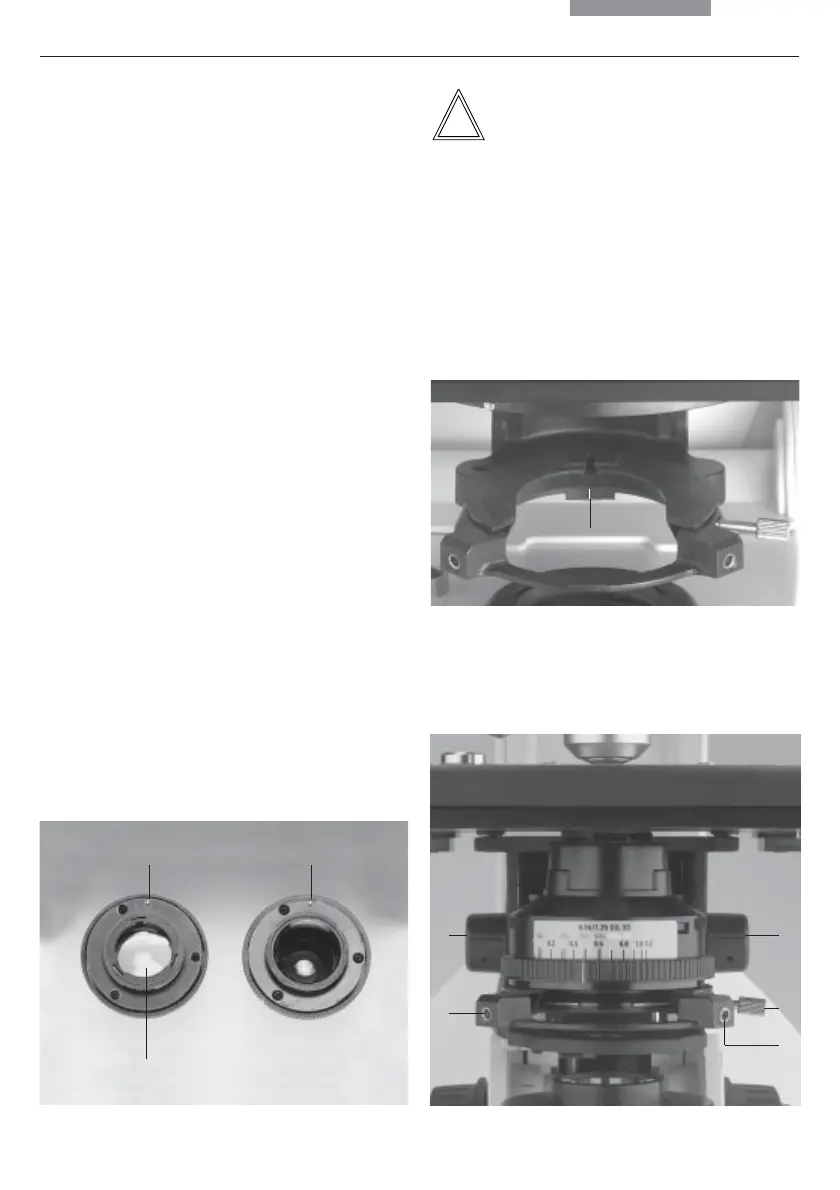

Abb. 10 Kondensorhalter
1 Kondensorzentrierung
2 Klemmschraube für Kondensor
3 Kondensorhöhenverstellung
Abb. 9 Kondensorhalter
1 Führungsnut
1
Hinweis:
Vor dem Mikroskopieren muss der Kondensor
zentriert werden.
→
Köhlersche Beleuchtung S. 31.
Abb. 8 Kondensorunterseite (Beispiel CL/PH)
1 Orientierungsstift
2 Zusatzlinse LS (für Leica DM2000)
