Leica DM2000 - Équipement de

26
6. Assemblage

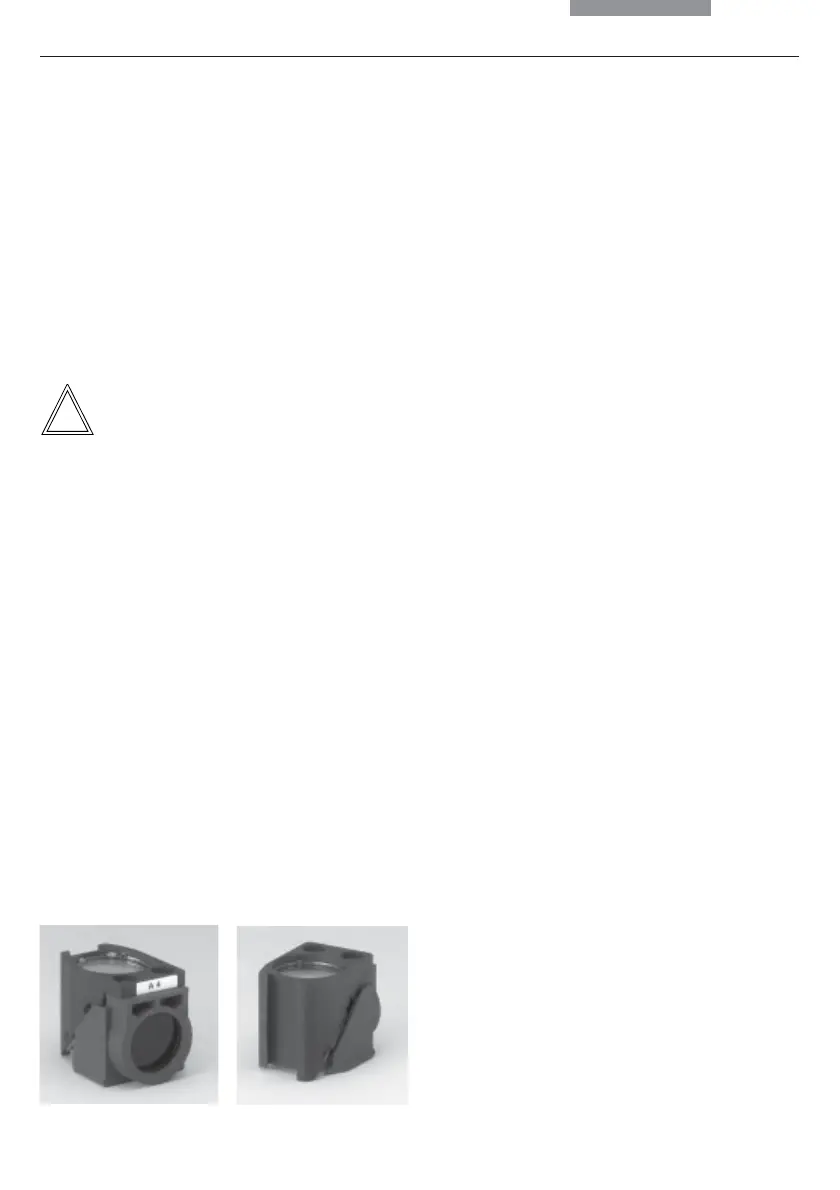

Fig. 21 Bloc de filtres,
face avant
6.6.3 Équipement de la roue de fluorescence
Pour installer le bloc de filtre ou de réflecteur,
procéder comme suit :
• Tirer le couvercle frontal (fig. 23) vers l’avant.
• Installer un bloc de filtre ou de réflecteur dans
le support
qui est de face.
Placer le bloc de filtre ou de réflecteur du
côté droit et l’enclencher vers la gauche dans
le support (fig. 24).
Remarque :
Les numéros sont directement situés sous le
support.
• Poser les plaquettes adhésives fournies (fig.
25)
, correspondant au filtre ou réflecteur, sur
la face avant de l’illuminateur de
fluorescence.
• Après avoir installé tous les blocs de filtres ou
réflecteurs, refermer le couvercle frontal.
Veiller à ce que le couvercle
soit bien en place.
Fig. 22 Bloc de filtres,
face arrière
