7. Inbetriebnahme
7.3 Justieren der Kondensor-Prismen
Bei kompletter Lieferung wird diese Justierung
auf Bestellung bereits vor der Auslieferung vor-
genommen, es empfiehlt sich aber eine Über-
prüfung von Zeit zu Zeit, insbesondere nach
Transporten.
• Ziehen Sie den Objektiv-Prismenschieber
(39.1) ganz oder teilweise heraus.
• Schwenken Sie ein geeignetes Objektiv ein
und stellen Sie das Präparat scharf.
• Schwenken Sie den Kondensorkopf ein.
Für Objektive < 10x wird der Kondensorkopf
ausgeschwenkt.
• Stellen Sie die Köhlersche Beleuchtung ein
(→ S. 31).
• Setzen Sie anstelle eines Okulars das Einstell-
fernrohr (Abb. 36) in den Beobachtungstubus
ein.

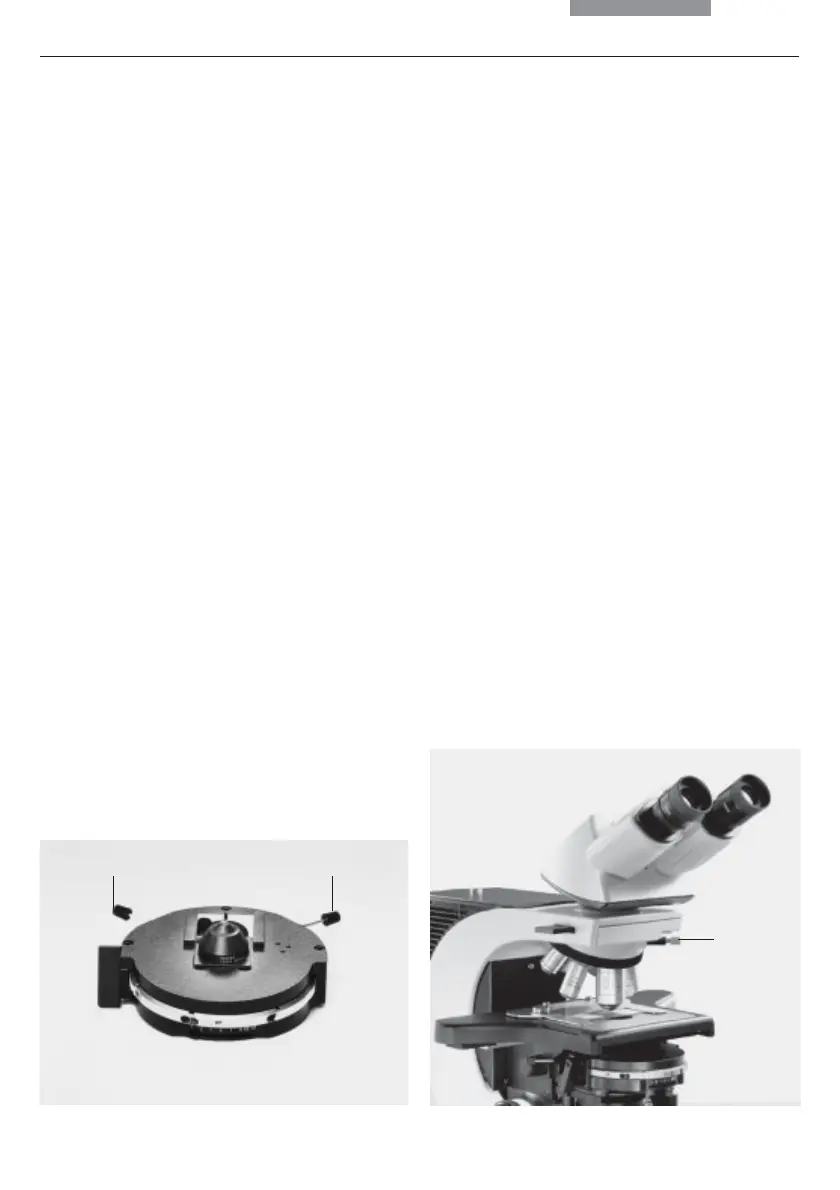

Abb. 38 Zentrierung Lichtringe (z.B: Kondensor UCA/P)
1 Zentrierschlüssel
1
• Stecken Sie an der Rückseite des Kondensors
die Zentrierschlüssel durch die dafür vorgese-
henen Öffnungen (38.1).
• Drehen Sie die Zentrierschlüssel, bis der
dunkle Ring (Phasenring im Objektiv) de-
ckungsgleich mit dem geringfügig schmaleren
hellen Ring (Lichtring im Kondensor) ist (37c).
•Wiederholen Sie den Vorgang für alle weite-
ren Lichtringe.
• Nach dem Zentrieren den Zentrierschlüssel
wieder herausnehmen.
1
Abb. 39
1 Objektiv-Prismenschieber
1
