6. Assemblage
!

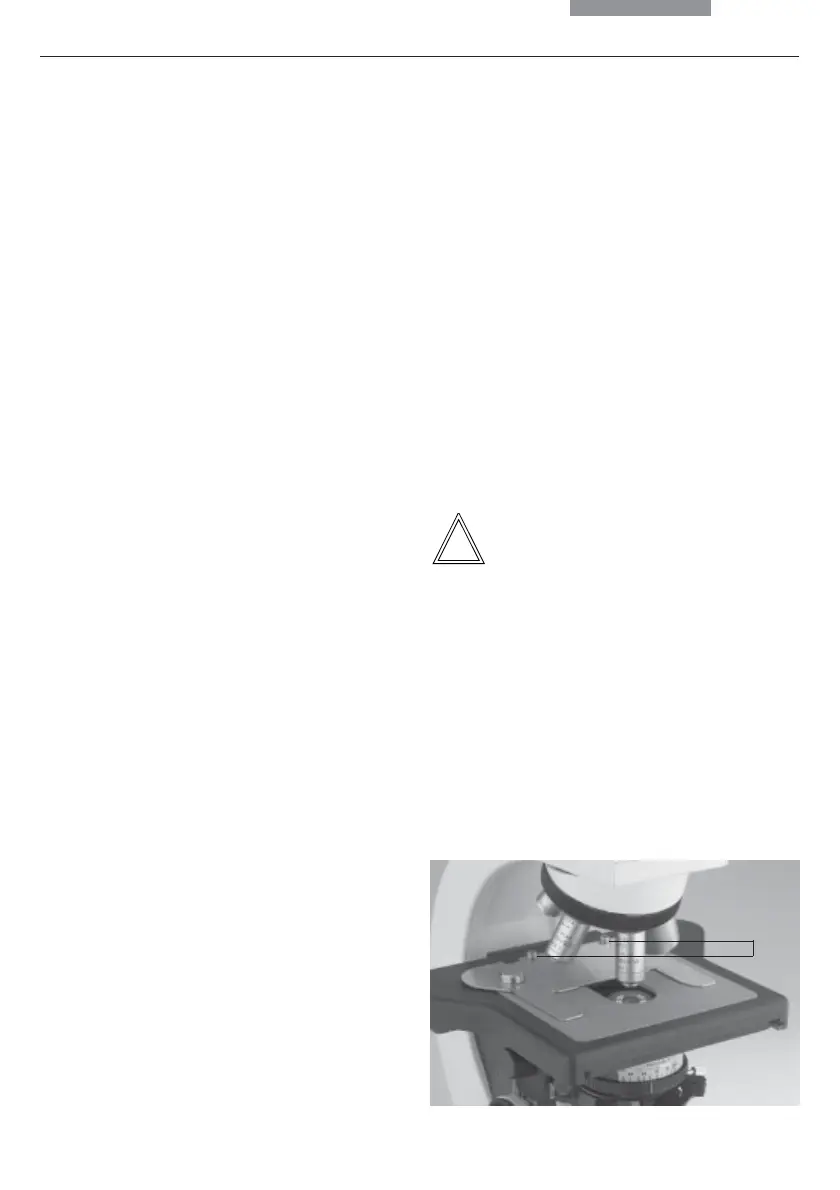

Fig. 4 Platine porte-objet avec support de préparation
1 Vis de fixation pour le support de préparation
6. Assemblage du microscope
L’assemblage des composants du microscope
doit s’effectuer logiquement dans l’ordre suivant :
• platine porte-objet accessoire
• condenseur
• fluorescence*
• systèmes intermédiaires*
• tube
• oculaires
• objectifs
• boîtiers de lampe avec sources de lumière
• polarisation*
Pour l’assemblage, il suffit d’utiliser la clef uni-
verselle livrée avec l’appareil.
Un aimant situé à droite sous la platine permet
de stocker la clef.
L’ordre d’assemblage indiqué peut différer en
cas d’utilisation de systèmes intermédiaires et
d’accessoires optiques.
Pour plus d’information, lire le chapitre
´ 6.10 Accessoires en option » →
p. 28.
6.1 Platine
Attention :
Ne visser aucun objectif avant d’avoir fini
de
monter
la platine porte-objet !
Support de préparation
• Poser le
guide-objet sur la platine et le fixer
avec les deux vis (4.1).
Levier de commande x-y de la platine
Remarque :
On peut le placer à droite ou à gauche de la
platine.
