7. Mise en service
7.3 Vérification des anneaux de contraste de
phase
Si le microscope est équipé en contraste de
phase, la tourelle de condenseur est déjà
équipée des anneaux de lumière adaptés aux
objectifs.
Les anneaux de lumière sont déjà centrés en
usine. Le centrage peut-être vérifié une fois le
microscope mis en place.
Remarque :
Pour les condenseurs sans tourelle, on utilise un
coulisseau à anneaux de lumière qui se glisse
latéralement dans le condenseur.
Dans ce cas,
il n’y a pas de centrage à faire
.
Remarque :
Placer dans le trajet optique l’objectif approprié
pour le contraste de phase, il faut
sélectionner et centrer l’anneau de lumière
correspondant.
La gravure sur l’objectif (par ex. PH 1) renseigne
sur l’anneau de lumière correspondant (par ex. 1).
Installer à la place d’un oculaire la lunette de
mise au point (fig. 36) dans le tube d’observa-
tion.
Placer dans le trajet optique l’objectif phaco
ayant le grossissement le plus petit.
•Mettre au point la préparation avec le bouton
de mise au point.
Régler nettement la structure de l’anneau
(37a) en desserrant un peu la bague de serra-
ge (36.2) et en déplaçant la lentille
supérieure
de réglable
(36.1).
Remettre en place l’anneau de serrage.
Sélectionner anneau de lumière
correspondant dans le condenseur.
Si l’anneau de lumière et l’anneau de phase
ne sont pas, comme le montre la fig. 37c,
parfaitement superposés, centrer l’anneau de
lumière.

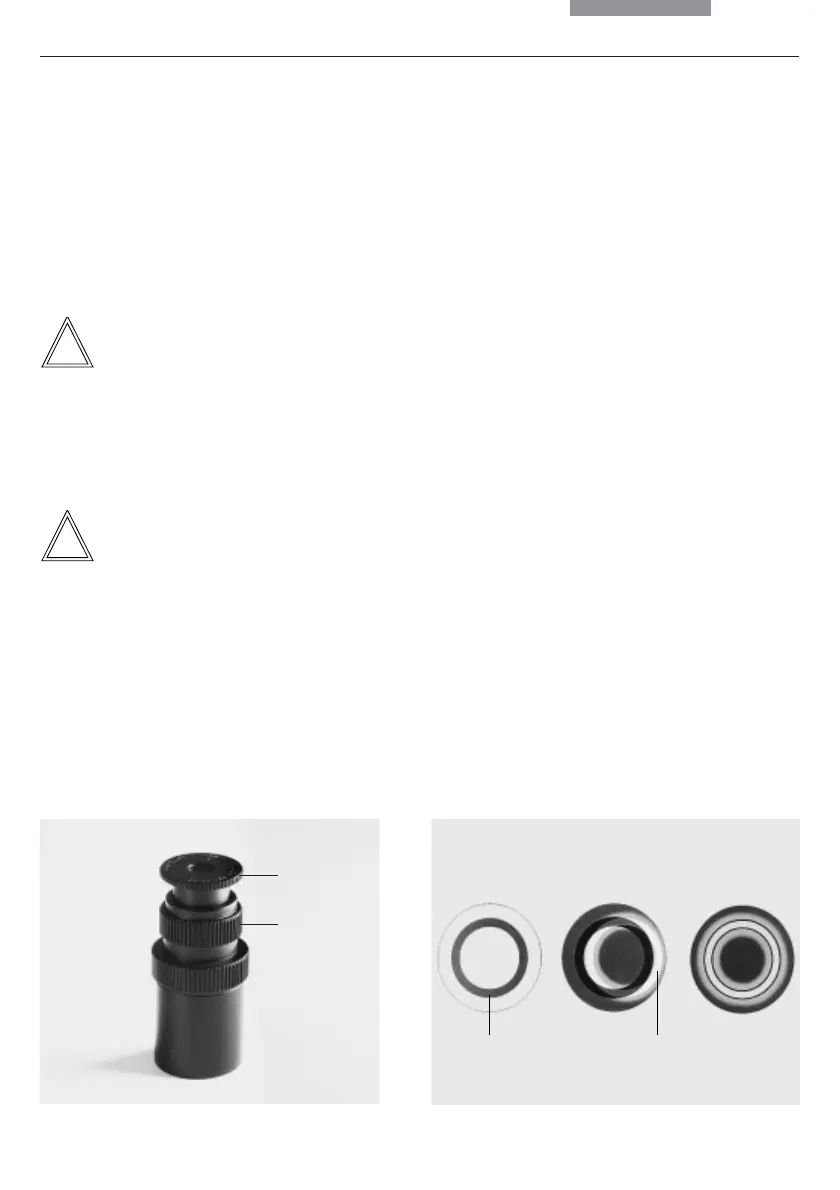

Fig. 36 Lunette de mise au point
1 Lentille réglable supérieure
2 Bague de serrage pour maintenir la position de mise
au point
1
2
PH LR
Fig. 37 Réglage du contraste de phase
PH=anneau de contraste de phase, LR=anneau de lumière
a Condenseur en position Fond clair (BF)
b Condenseur en position Contraste de phase (PH)
Anneau de lumière LR non centré
c Anneau de lumière et anneau de phase centrés
ab c
