44
8. Bedienung
Tubus HC L 2TU:
Die Lichtaufteilung wird manuell durch Heraus-
ziehen einer Schaltstange eingestellt.
Schaltstange Beobachtung Foto
VIS 100 % 0 %
PHOTO 110 % 100 %
8.5 Okulare
Hinweis:
Der Blendschutz der Okulare muss beim Mikro-
skopieren mit Brille abgenommen bzw. zurück-
gestülpt werden.
Brillen mit Mehrbereichgläsern (Bifocal- und
Gleitsichtgläser) müssen beim Mikroskopieren
abgesetzt werden.
•Wählen Sie bei den schaltbaren Tuben mit
Dokumentationsausgang die Stellung 100% VIS.
Okulare mit eingelegter Strichplatte
• Stellen Sie die Strichplatte durch Verstellen
der Augenlinse im Okular scharf ein.
• Fokussieren Sie das Objekt durch dieses
Okular.
• Schließen Sie dann das Auge und fokussie-
ren Sie das Objekt jetzt nur durch Verstellen
des zweiten Okulars.
Korrektur bei Fehlsichtigkeit
• Blicken Sie mit dem rechten Auge durch das
rechte Okular und stellen Sie das Präparat
scharf ein.
• Sehen Sie danach mit dem linken Auge auf
die gleiche Präparatstelle und drehen Sie
den linken Okularstutzen so lange, bis die
Objektstelle scharf abgebildet wird. Hierbei
das Fokushandrad nicht betätigen!

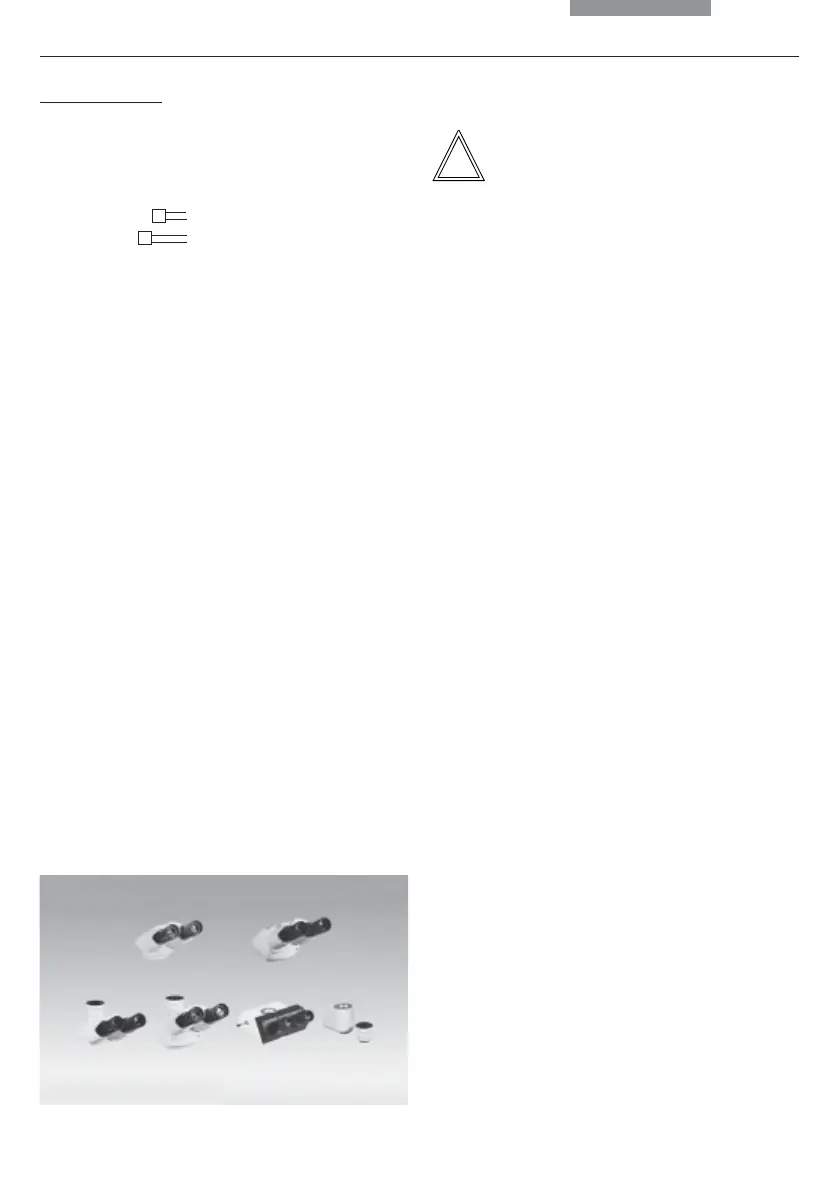

Abb. 54 Tubusprogramm HC L
1 Binokularer Beobachtungstubus HC LB 0/3/4
2 Ergonomietubus HC LVB 0/4/4, binokular,
Einblickwinkel 0-35°
zusätzlich Ergotubus (kurz) HC -/0/4,
schwenkbar 7,5°-32,5°
3 Trinokularer Tubus H L1T 4/5/7, mit festem Strahlenteiler
(50% / 50%)
4 HC L1VT 0/4/4 wie 3,
jedoch mit verstellbarem Einblickwinkel 0-35°
5 Trinokularer Tubus mit 3 Schaltstellungen HC L3TP 4/5/7
6 Photostutzen, mit 2 Ausgängen (50% / 50%)
7 Photo-TV-Ausgang
2
345
67
1
